1. Wprowadzenie

Geomembrany Carbofol to wysokiej jakości syntetyczne bariery hydroizolacyjne wykonane z polietylenu o wysokiej gęstości (PEHD). Produkowane przez renomowaną firmę Naue GmbH & Co. KG, są powszechnie stosowane w inżynierii środowiska, budownictwie lądowym i wodnym jako niezawodne rozwiązania uszczelniające, zabezpieczające przed migracją płynów i gazów w różnorodnych aplikacjach inżynieryjnych.

2. Charakterystyka techniczna

2.1. Materiał i budowa

• Materiał bazowy: Polietylen o wysokiej gęstości (PEHD) klasy pierwszej, bez domieszek materiałów z recyklingu, co gwarantuje jednolite właściwości mechaniczne i chemiczne.

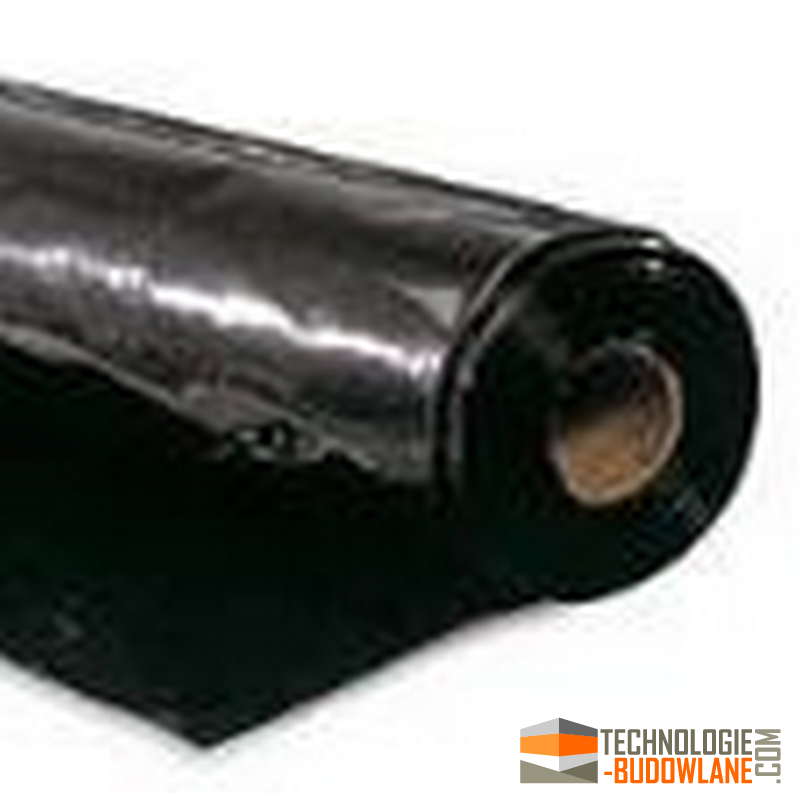

• Grubość geomembrany: Dostępne w zakresie od 0,5 mm do 3,0 mm, w zależności od wymagań projektowych i specyfiki zastosowania.

• Szerokość rolki: Standardowo od 5 m do 8 m, co minimalizuje ilość zgrzewów na placu budowy i zwiększa efektywność instalacji.

• Długość rolki: Uzależniona od grubości geomembrany, zazwyczaj od 50 m do 100 m.

2.2. Właściwości fizyczne

• Wytrzymałość na rozciąganie:

  • Wzdłuż: ≥ 25 N/mm²

  • W poprzek: ≥ 25 N/mm²

• Wydłużenie przy zerwaniu:

  • Wzdłuż: ≥ 700%

  • W poprzek: ≥ 700%

• Odporność na przebicie statyczne i dynamiczne: Wysoka odporność na uszkodzenia mechaniczne, kluczowa w trudnych warunkach gruntowych.

2.3. Właściwości chemiczne i odporność

• Odporność chemiczna: Doskonała odporność na szeroki zakres substancji chemicznych, w tym kwasy, zasady, oleje, paliwa i inne agresywne związki.

• Przepuszczalność: Praktycznie nieprzepuszczalna dla wody i gazów, współczynnik przenikania wody ≤ 1 x 10⁻¹⁴ m/s.

• Odporność na promieniowanie UV: Dzięki dodatkom stabilizatorów UV geomembrana jest chroniona przed degradacją spowodowaną ekspozycją na światło słoneczne przez długi okres.

3. Zastosowania

3.1. Składowiska odpadów

• Uszczelnienie dna i skarp: Zapobiega migracji odcieków z odpadów do gruntu i wód gruntowych, chroniąc środowisko przed zanieczyszczeniem.

• Bariera dla gazów składowiskowych: Uniemożliwia przenikanie gazów takich jak metan do atmosfery czy sąsiednich warstw gruntu.

3.2. Budowle hydrotechniczne

• Zapory i tamy ziemne: Zabezpieczenie przed filtracją wody przez korpus zapory, zwiększając jej stabilność.

• Kanały i zbiorniki wodne: Redukcja strat wody poprzez przesiąkanie, poprawa efektywności systemów nawadniających i retencyjnych.

3.3. Ochrona środowiska

• Izolacja terenów zanieczyszczonych: Zapobiega rozprzestrzenianiu się zanieczyszczeń z gruntów skażonych.

• Bariery przeciwfiltracyjne: Ochrona wód podziemnych przed infiltracją substancji niebezpiecznych.

3.4. Budownictwo komunikacyjne

• Uszczelnienie nasypów drogowych i kolejowych: Zapobieganie erozji wewnętrznej i stabilizacja konstrukcji.

• Izolacja przeciw wilgoci w tunelach i podziemnych konstrukcjach komunikacyjnych.

4. Instalacja geomembrany Carbofol

4.1. Przygotowanie podłoża

• Wyrównanie terenu: Usunięcie wszelkich nierówności, kamieni, korzeni i ostrych przedmiotów mogących uszkodzić geomembranę.

• Warstwa ochronna: Zalecane jest zastosowanie geowłókniny ochronnej o odpowiedniej gramaturze (np. ≥ 500 g/m²) pod i nad geomembraną, aby chronić ją przed uszkodzeniami mechanicznymi podczas instalacji i eksploatacji.

4.2. Łączenie geomembrany

• Zgrzewanie termiczne:

  • Metoda zgrzewania klinem gorącym: Stosowana dla połączeń na płaszczyznach poziomych i nachylonych.

  • Zgrzewanie ekstruzyjne: Wykorzystywane do połączeń detalicznych, napraw i miejsc trudnodostępnych.

• Kontrola jakości zgrzewów:

  • Badania nieniszczące:

    • Test szczelności kanałów kontrolnych: Wykonywany przez wprowadzenie powietrza pod ciśnieniem i obserwację spadku ciśnienia.

    • Badanie próbnikiem iskrowym: Do wykrywania mikronieszczelności.

  • Badania niszczące:

    • Testy wytrzymałościowe na próbkach zgrzewów: Ocena parametrów mechanicznych zgodnie z normami.

4.3. Prace wykończeniowe

• Balastowanie i zabezpieczenie:

  • Pokrycie geomembrany materiałem ochronnym: Takim jak warstwa piasku, geokompozytów drenażowych lub płyt betonowych, w zależności od projektu.

• Ochrona przed czynnikami zewnętrznymi:

  • Unikanie długotrwałej ekspozycji na promieniowanie UV bez odpowiedniego zabezpieczenia.

  • Zapewnienie, że sprzęt ciężki nie będzie bezpośrednio poruszał się po niechronionej geomembranie.

5. Normy i certyfikaty

Geomembrany Carbofol spełniają rygorystyczne normy jakościowe i posiadają niezbędne certyfikaty:

• GRI GM13: Międzynarodowy standard określający minimalne wymagania techniczne dla geomembran PEHD.

• PN-EN 13361: "Geosyntetyki – Wymagania dotyczące stosowania w zbiornikach i tamach".

• PN-EN 13491: "Geosyntetyki – Wymagania dotyczące stosowania w budownictwie tuneli i podziemnym".

• ISO 9001: System Zarządzania Jakością w procesie produkcji.

6. Zalety geomembrany Carbofol

• Wysoka jakość wykonania: Kontrola procesu produkcji gwarantuje spójność parametrów technicznych na całej powierzchni materiału.

• Doskonałe właściwości mechaniczne: Zapewniają długotrwałą i niezawodną ochronę w trudnych warunkach eksploatacyjnych.

• Odporność na starzenie: Stabilizatory UV i antyoksydanty przedłużają żywotność geomembrany nawet w ekstremalnych warunkach.

• Elastyczność projektowa: Szeroki zakres grubości i wymiarów pozwala na dostosowanie produktu do indywidualnych wymagań projektu.

7. Przykłady zastosowań

• Składowisko odpadów w [Lokalizacja]: Zastosowanie geomembrany Carbofol o grubości 2,5 mm w połączeniu z geosyntetykami drenażowymi zapewniło skuteczną ochronę środowiska przez dziesięciolecia.

• Zapora ziemna w [Lokalizacja]: Wykorzystanie geomembrany Carbofol jako centralnej bariery przeciwfiltracyjnej, zwiększając bezpieczeństwo i stabilność konstrukcji.

• Budowa tunelu drogowego w [Lokalizacja]: Hydroizolacja konstrukcji tunelu z użyciem geomembrany Carbofol zabezpieczyła obiekt przed infiltracją wód gruntowych.

8. Środki ostrożności i zalecenia

• Instalacja przez wykwalifikowany personel: Zapewnienie, że geomembrana jest instalowana przez przeszkolonych specjalistów, zgodnie z wytycznymi producenta i obowiązującymi normami.

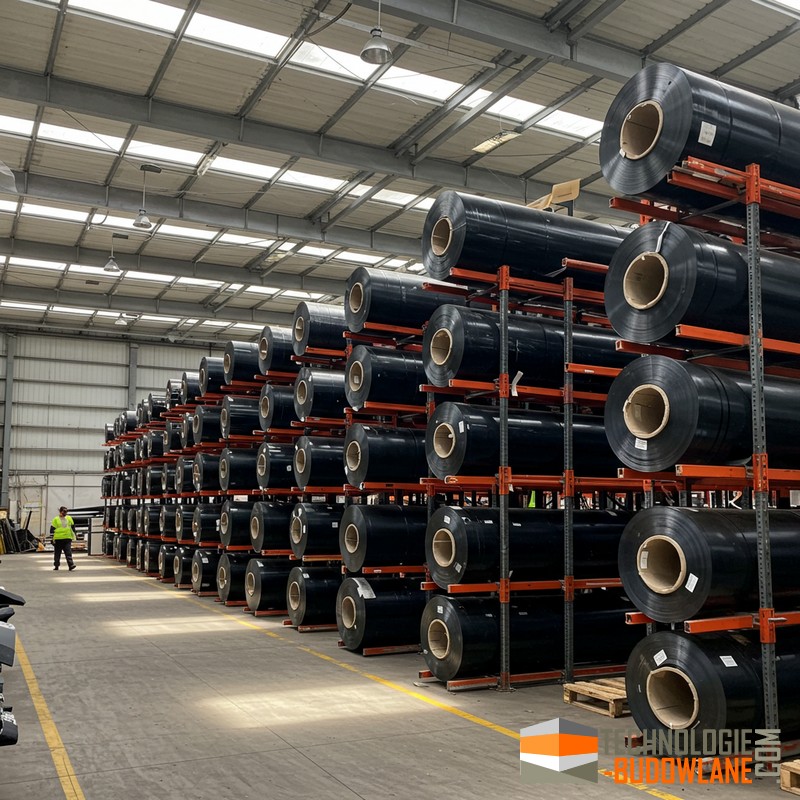

• Przechowywanie i transport: Geomembrana powinna być przechowywana w oryginalnych opakowaniach, chroniona przed bezpośrednim nasłonecznieniem i uszkodzeniami mechanicznymi.

• Ochrona środowiska: Resztki materiału i odpady produkcyjne należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów z tworzyw sztucznych.

9. Wskazówki projektowe i uwagi

• Projektowanie systemu uszczelnienia:

  • Analiza warunków gruntowo-wodnych: Dokładne zrozumienie warunków lokalnych jest kluczowe dla wyboru odpowiedniej grubości i rodzaju geomembrany.

  • Uwzględnienie osiadań i ruchów podłoża: Geomembrana Carbofol, dzięki wysokiemu wydłużeniu przy zerwaniu, może dostosować się do niewielkich ruchów podłoża.

• Kompatybilność z innymi materiałami geosyntetycznymi:

  • Geowłókniny, geosiatki, geokompozyty: Mogą być stosowane w połączeniu z geomembraną w celu poprawy drenażu, filtracji i stabilizacji.
