Geosiatka komórkowa PINEMA, zwana inaczej geokratą, złożona jest z teksturowanych i perforowanych taśm z tworzywa sztucznego o wysokiej gęstości (HDPE). Zespół połączonych poprzez zgrzewanie ultradźwiękowe taśm o określonej wysokości stanowi system upodabniający się do struktury „plastra miodu", który po zasypaniu kruszywem i zagęszczeniu polepsza parametry mechaniczne kruszywa. Przestrzenna struktura stworzona jest do optymalnego przenoszenia sił, redukcji ciśnień i minimalizacji nakładów w celu uzyskania zadowalających parametrów gruntu na trudnych geotechnicznie podłożach czy też przy nieuregulowanych stosunkach gruntowo-wodnych. Geokrata PINEMA jest produkowana w sekcjach o rozmiarach dostosowanych do charakteru realizacji.

Polietylen HDPE jest materiałem miękkim i podatnym, dającym się łatwo formować, dzięki czemu komórki sekcji można dowolnie kształtować.

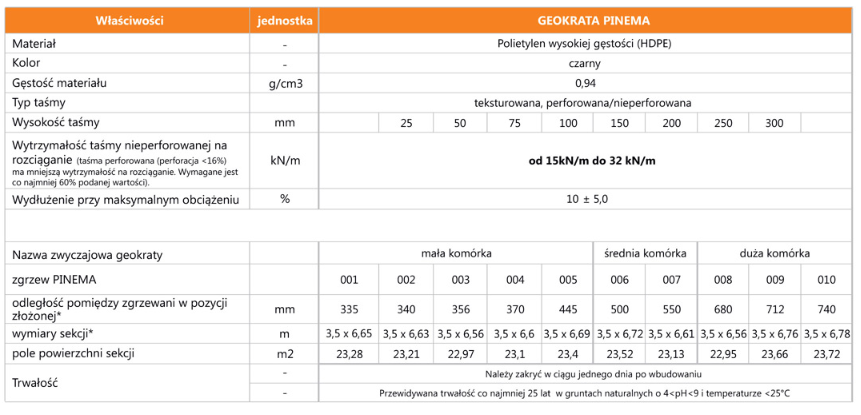

Parametry techniczne geokraty PINEMA

Certyfikaty i Deklaracje Właściwości Użytkowych

System stabilizacji i wzmacniania podłoża PINEMA posiada Certyfikat Zakładowej Kontroli Produkcji 1488-CPR-0267/Z oraz Deklaracje Właściwości Użytkowych dla systemu geokomórek.

Zastosowanie systemu geokomórek PINEMA pozwala na redukcję warstw podbudowy dróg oraz na utrzymanie i stabilizację skarp i nasypów. Grunt lub kruszywo wypełniające komórki są blokowane poprzez ścianki systemu, dzięki czemu zyskują lepsze zagęszczenie. Ponadto obserwuje się proces wzajemnego klinowania się kruszywa co wpływa dodatnio na kąt tarcia wewnętrznego zasypki.

Odpowiednio zagęszczona zasypka wraz z systemem geokomórek PINEMA przeciwdziała nierównomiernemu osiadaniu oraz redukuje siły pionowe. Dzięki temu grubość warstwy konstrukcyjnej podbudowy jest odpowiednio modyfikowana. Ponadto zastosowanie systemu geokomórek PINEMA pozwala na ograniczenie zjawiska wypłukiwania kruszywa co ma istotny wpływ na stabilizację i właściwości przeciwerozyjne skarpy i nasypów.

Zastosowanie geokraty PINEMA

System komórkowy PINEMA ma swoje zastosowanie w szeroko pojętej stabilizacji gruntu. Głównymi obszarami wykorzystywania są konstrukcje drogi począwszy od traktów leśnych i tymczasowych, poprzez drogi lokalne, aż do obiektów przystosowanych do szybkiego ruchu kołowego. Innymi dziedzinami, w których zaleca się stosowanie geokomórek PINEMA są skarpy, nasypy oraz wały przeciwpowodziowe rzek i zbiorników wodnych.

Budownictwo drogowe

Dzięki zastosowaniu systemu geokomórek PINEMA można zauważyć redukcję grubości podbudowy dróg. Wpływa to na znaczne obniżenie kosztów budowy przy zachowaniu wymaganych parametrów podłoża.

Przykładowa konstrukcja drogi leśnej przy zastosowaniu geokomórek PINEMA:

8,0 cm - nawierzchnia z mieszanki tłuczniowej o frakcji 0/31,5mm stanowiąca naddatek kruszywa wypełniającego geokratę, wskaźnik zagęszczenia kruszywa wg. Proctora Is >= 1,0

10,0 cm - Warstwa stabilizująca nawierzchnię - geokrata teksturowana i perforowana PINEMA o komórkach 350 x 342mm i grubości sekcji lOOmm, wypełniona mieszanką tłuczniową o frakcji 0/31,5 mm (lub pospółką), wskaźnik zagęszczenia Is >= 1,00

25,0 cm - materac wzmacniająco-filtracyjno-separacyjny z kruszywa mineralnego (tłucznia lub pospółki) o frakcji 0/31,5mm stabilizowanego mechanicznie, wskaźnik zagęszczenia Is > 0,98 - zbrojenie materacem z geowłókniny

43,0cm łączna grubość warstw konstrukcji drogi i wzmocnienia podłoża

Zabezpieczenie przeciwerozyjne skarp, nasypów i zbiorników

Odrywanie i zsuwanie się gruntu w dół zbocza jest dosyć częstym problemem z jakim muszą zmagać się zarówno projektanci jak i wykonawcy budowlani. Z pomocą przychodzi system geokomórek PINEMA. Dzięki zamknięciu gruntu lub kruszywa wewnątrz komórek zwiększa się odporność na wypłukiwanie i transport cząsteczek kruszywa w dół nasypu. Ogranicza to występowanie erozji na zabezpieczonym odcinku.
