• wysoka trwałość

  • wysoka wytrzymałość - wytrzymałość zgrzewu na rozdzieranie : 29 kN / m
  • geokrata NEOLOY zachowuje wytrzymałość do minus 70 ° C
  • odporność na UV - może być wystawiona na kontakt światła dziennego
  • ... i na powietrze - fotochemiczna odporność na utlenianie
• stabilność parametrów
  • dzięki zastosowaniu surowca wysokiej jakości - kompozytu polimerowego - geokrata "nie płynie" na słońcu - współczynnik rozszerzalności cieplnej (CTE): =<115 ppm / 1 ° C

NEOWEB-NEOLOY PRS 356-064

Parametry techniczne geosiatki komórkowej wykonanej z zespołu taśm poliestrowo-poliamidowvch rozproszonych w polietylenie Neoweb

• geosiatka komórkowa - 3D elastyczna struktura trójwymiarowa, złożona z zespołu taśm, łączonych zgrzeinami punktowymi, która w konstrukcjach twarzy półsztywny materac w kształtałcie „plastra miodu"
• matenał - kompozyt polimerowy
• współczynnik tarcia wewnętrznego wypełnienia w stosunku do komórki: 0,95 (ASTM D5321)
• powierzchnia ściany komórki teksturowana (romboidalne wgniecenia na całej powierzchni taśmy)

Stabilność wymiarowa

• współczynnik rozszerzalności cieplnej (CTE): =<115 ppm / 1 ° C (ISO 1135902 (TMA) ASTM E831)

Właściwości spoiny (zgrzewu)

• wytrzymałość zgrzewu na rozdzieranie : 29 kN / m (wartość minimalna) (ISO-13426-1 Część 1 Metoda C)

Rozciąganie

• wytrzymałość materiału na granicy plastyczności: 22 MPa (ASTM D638, ISO 527)
• wytrzymałość na granicy plastyczności (Szeroka próbka - bez otworów): 20 kN / m (ISO 10319)
• wytrzymałość na granicy plastyczności (Szeroka próbka - perforowana): 15 kN / m(ISO 10319)
• fotochemiczna odporność na utlenianie
• odporność na promieniowanie UV >= 400 minut (HPOIT @ 200 ° C) (ASTM D-5885)

Odkształcenie plastyczne (ASTM D-6992 - SIM)

Zmierzona deformacja przy obciążeniu 4,4 kN / m:

• etap 1 w temp. 44 ° C: =< 0,6%
• etap 2 w temp. 51 ° C: =< 0,8%
• etap 3 w temp. 58 ° C: 1,2% <
• etap 4 w temp. 65 ° C: =< 1,3%

Moduł sprężystości w podwyższonej temperaturze: (ISO 6721-1, ASTM E2254 - DMA)

• +30 ° > 725 MPa
• +45 ° > 625 MPa
• +60 ° > 475 MPa

Temperatura kruszenia: =< minus 70 ° C

Numer Certyfikatu CE 1488-CPP-0189/Z

normy zharmonizowane: EN 13249:2000, EN 13250:2000, EN 13251:2000, EN 13252:2000, EN 13253:2000, EN 13254:2000, EN 13255:2000, EN 13256:2000, EN 13257:2000, EN 13265:2000

wraz ze zmianami i poprawkami: EN 13249:2000/A1:2005, EN 13250:2000/A1:2005. EN 13251:2000/A1:2005, EN 13252:2000/A1:2005, EN 13253:2000/A1:2005 EN 13254:2000/AC:2003, EN 13254:2002/A1:2005. EN 13255:2000/AC:2003, EN 13255:2002/A1:2005. EN 13256:200(VAC:2003
EN 13256:2002/A1:2005. EN 13257:2000/AC:2003. EN 13257:2002/A1:2005, EN 13265:2002/A1:2005. EN 13265:2000/AC:2003

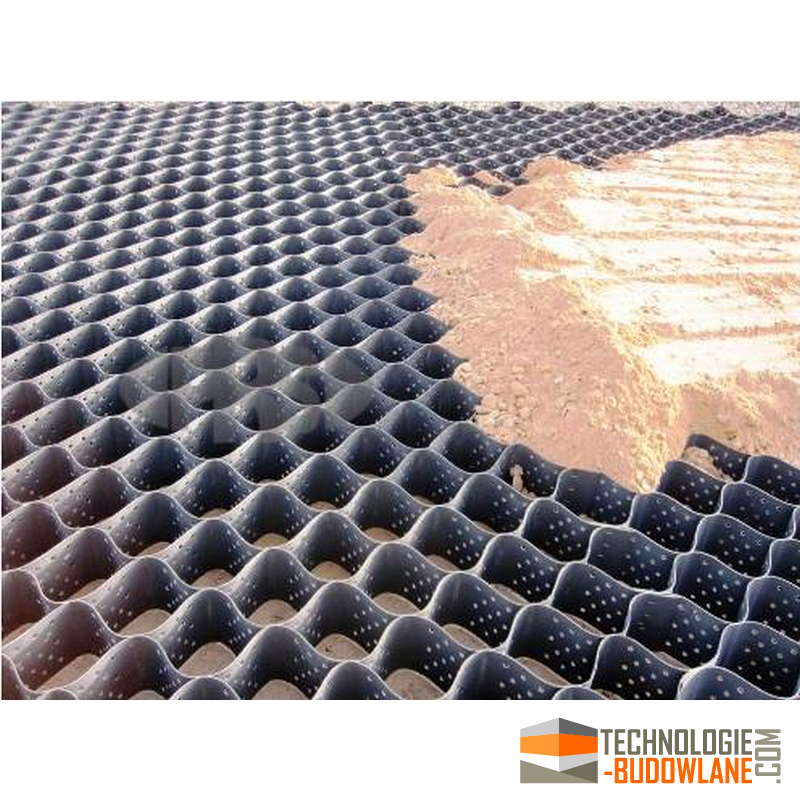

Perforowana geokrata to specjalna siatka wykonana z polimerów, która służy do stabilizacji skarp i kanałów. Geokraty tego typu posiadają otwory o różnych średnicach, które pozwalają na swobodny przepływ wody i powietrza, jednocześnie utrzymując grunt w stabilnej pozycji.

Stosowanie perforowanej geokraty do stabilizacji skarp i kanałów ma wiele zalet. Przede wszystkim geokrata ta pozwala na zachowanie naturalnego rzeźbienia terenu, co jest istotne z punktu widzenia estetyki krajobrazu. Dodatkowo, dzięki zastosowaniu perforowanej geokraty, można znacznie zmniejszyć ryzyko osuwania się skarp, co przyczynia się do zwiększenia bezpieczeństwa.

Perforowana geokrata jest także bardzo łatwa w montażu i konserwacji. Może być ona stosowana na różnych rodzajach podłoża i w różnych warunkach klimatycznych. Warto jednak pamiętać, że dobór odpowiedniego typu geokraty oraz jej właściwe ułożenie zależy od wielu czynników, takich jak rodzaj gruntu, kąt nachylenia skarpy, wysokość kanału czy obciążenia, które będą działać na konstrukcję. Dlatego przed zastosowaniem perforowanej geokraty należy skonsultować się z specjalistą, który pomoże dobrać odpowiednie rozwiązanie dla konkretnego przypadku.
