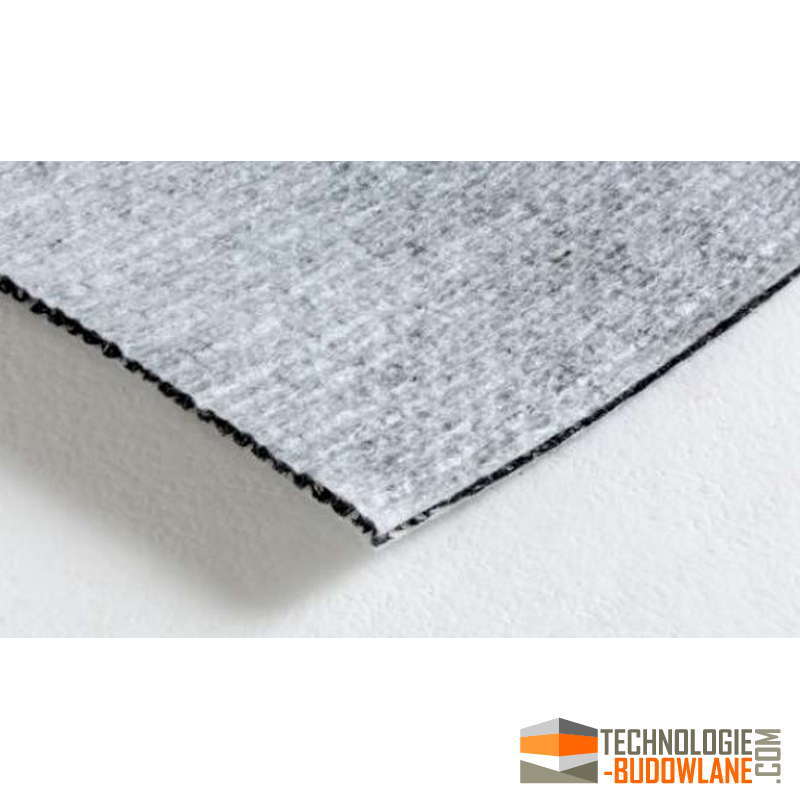

Qdrain ZW8 50 14F – trójwymiarowa mata drenażowa z włókien polipropylenowych o wysokim wskaźniku porowatości, zespolona w dwóch płaszczyznach z geowłókninami filtracyjnymi

• Skuteczne odprowadzanie wody: Mata QDRAIN ZW8 50 14F błyskawicznie odprowadza nadmiar wody z powierzchni gruntu, zapobiegając powstawaniu kałuż, podtopień i osuwisk.
• Wysoka wytrzymałość: Produkt jest odporny na działanie czynników atmosferycznych i obciążenia mechaniczne, co zapewnia jego długą żywotność.
• Uniwersalne zastosowanie: Mata QDRAIN ZW8 50 14F może być stosowana w szerokim zakresie zastosowań, takich jak:
  • Drenaż fundamentów
  • Drenaż tarasów i balkonów
  • Drenaż dachów zielonych
  • Ochrona skarp i nasypów
  • Inne zastosowania geotechniczne
• Łatwość montażu: Mata QDRAIN ZW8 50 14F jest łatwa i szybka w montażu, co pozwala na znaczną oszczędność czasu i kosztów.

Geokompozyt dernażowy Qdrain ZW8 50 14F

Geowłóknina filtracyjna:

• Surowiec: PP
• Waga: 140 ±10 g/m²
• Wytrzymałość na przebicie dynamiczne: 21 mm
• Przepuszczalność wody: 116 mm/s
• Charakterystyczna wielkość porów: 75 mikronów

Rdzeń drenażowy:

• Surowiec: Polipropylen
• Ciężar: 500 g/m²

Właściwości fizyczno-mechaniczne geokompozytu:

• Wysokość: 8 mm
• Wydłużenie przy max obciążeniu wzdłuż/w poprzek: 70/70
• Wytrzymałość na rozciąganie wzdłuż/w poprzek: 20/20 kN/m
• Wodoprzepuszczalność w płaszczyźnie geokompozytu: 1,6 l/(m∙s)

Trwałość:

• Przewidywana minimalna trwałość: 25 lat (naturalne ziemie 4≤pH≤9 i T≤25°C)
• Produkt do przykrycia w ciągu: 14 dni od instalacji

Wymiar rolki:

• Szerokość: 2 - 4 m
• Długość: 50 mb

Uwaga:

• Powyższe dane są wartościami typowymi i mogą się nieznacznie różnić w zależności od partii produkcyjnej (szczegółowe wartości podanych parametrów dostępne są w karcie technicznej).
• Przed użyciem produktu należy zapoznać się z instrukcją montażu

Geokompozyt dernażowy Qdrain ZW8 50 14F to zaawansowana technologicznie trójwymiarowa mata drenażowa wykonana z włókien polipropylenowych o wysokim wskaźniku porowatości. Produkt jest zespolony w dwóch płaszczyznach z geowłókninami filtracyjnymi, co zapewnia doskonałe właściwości drenażowe i filtracyjne. Mata drenażowa Qdrain ZW8 50 14F została zaprojektowana do efektywnego odprowadzania wody i gazów z konstrukcji inżynierskich, jednocześnie chroniąc przed migracją cząstek gruntu.

Charakterystyka i właściwości Qdrain ZW8 50 14F

• Wysoka przepuszczalność drenażowa: Trójwymiarowa struktura maty zapewnia wysoką wydajność drenażu zarówno w kierunku płaskim, jak i prostopadłym do powierzchni, umożliwiając efektywne odprowadzanie wody i gazów.

• Włókna polipropylenowe o wysokim wskaźniku porowatości: Użycie polipropylenu gwarantuje odporność na czynniki chemiczne, biologiczne oraz działanie mikroorganizmów i grzybów.

• Zespolenie z geowłókninami filtracyjnymi: Geowłókniny umieszczone po obu stronach maty pełnią funkcję filtracyjną, zapobiegając zanieczyszczeniu warstwy drenażowej przez cząstki gruntu.

• Odporność mechaniczna: Konstrukcja maty zapewnia wysoką odporność na obciążenia mechaniczne, ściskanie oraz przebicie, co gwarantuje trwałość i niezawodność w warunkach eksploatacyjnych.

• Stabilność wymiarowa: Produkt zachowuje swoje właściwości fizyczne i mechaniczne w szerokim zakresie temperatur, od –30°C do +80°C.

• Łatwa instalacja: Lekkość i elastyczność maty ułatwia transport i montaż, a modułowa budowa pozwala na dopasowanie do wymagań projektowych.

Zastosowania Qdrain ZW8 50 14F

• Budownictwo inżynieryjne i hydrotechniczne: Drenaż w konstrukcjach tuneli, mostów, dróg, autostrad, lotnisk oraz innych obiektach infrastrukturalnych.

• Ochrona obiektów podziemnych: Odprowadzanie wody z fundamentów, piwnic, ścian oporowych oraz konstrukcji podziemnych, zapobiegając zawilgoceniu i uszkodzeniom spowodowanym przez wodę gruntową.

• Składowiska odpadów: Systemy drenażowe pod i nad geomembranami w konstrukcjach składowisk odpadów komunalnych i przemysłowych.

• Zielone dachy i tarasy: Warstwa drenażowa w systemach dachów zielonych, zapewniająca odprowadzanie nadmiaru wody opadowej i ochronę warstw wegetacyjnych.

• Budownictwo ogrodowe i krajobrazowe: Drenaż w konstrukcjach murów oporowych, ogrodzeń, placów zabaw, boisk sportowych.

Parametry techniczne:

• Mata drenażowa - Geokompozyt dernażowy

  • Materiał rdzenia drenażowego: Włókna polipropylenowe o wysokiej porowatości.

  • Grubość maty: Około 8 mm.

  • Masa powierzchniowa rdzenia drenażowego: Około 500 g/m².

  • Przepustowość wodna w płaszczyźnie (QP): ≥ 1,4 × 10⁻³ m²/s (przy nachyleniu 1%, pod ciśnieniem 20 kPa).

  • Odporność na ściskanie: ≥ 200 kPa.

• Geowłókniny filtracyjne:

  • Materiał: Polipropylen.

  • Masa powierzchniowa geowłókniny: Około 140 g/m².

  • Efektywna wielkość porów (O90): 90 µm.

  • Przepuszczalność pionowa (vh50): ≥ 80 l/m²·s.

• Stabilność UV: Krótkoterminowa odporność na promieniowanie UV podczas instalacji.

• Zakres temperatur pracy: Od –30°C do +80°C.

Instrukcja instalacji:

1. Przygotowanie podłoża:

   • Powierzchnia, na której będzie instalowana mata drenażowa, powinna być równa, oczyszczona z ostrych przedmiotów, kamieni i innych zanieczyszczeń mogących uszkodzić materiał.

2. Układanie maty drenażowej:

   • Rozwinąć rolki maty drenażowej Qdrain ZW8 50 14F na przygotowanej powierzchni, upewniając się, że geowłókniny filtracyjne są skierowane na zewnątrz.

   • W przypadku instalacji na pionowych powierzchniach, takich jak ściany fundamentowe, mata powinna być zamocowana mechanicznie lub za pomocą odpowiednich klejów.

3. Łączenie arkuszy:

   • Zakłady między sąsiadującymi arkuszami powinny wynosić co najmniej 10 cm.

   • Geowłókniny filtracyjne powinny być zakładane w sposób zapewniający ciągłość warstwy filtracyjnej.

   • Połączenia można zabezpieczyć taśmami klejącymi lub zszywkami w celu utrzymania stabilności podczas zasypywania.

4. Ochrona i zasypka:

   • Po ułożeniu maty należy przystąpić do zasypywania jej odpowiednim materiałem, takim jak grunt rodzimy, kruszywo lub warstwy konstrukcyjne przewidziane w projekcie.

   • Należy unikać bezpośredniego zrzucania ciężkich materiałów na matę, aby nie uszkodzić jej struktury drenażowej.

Zalety stosowania Qdrain ZW8 50 14F:

• Efektywne odprowadzanie wody i gazów: Zapobiega nadmiernemu ciśnieniu hydrostatycznemu, zwiększając stabilność konstrukcji.

• Ochrona przed migracją cząstek gruntu: Geowłókniny filtracyjne zabezpieczają warstwę drenażową przed zanieczyszczeniem, co przedłuża jej żywotność.

• Redukcja kosztów i czasu instalacji: Lżejsza i łatwiejsza w montażu alternatywa dla tradycyjnych systemów drenażowych.

• Wszechstronność zastosowań: Może być stosowana w różnorodnych projektach inżynieryjnych i budowlanych.

• Odporność na czynniki środowiskowe: Trwałość i niezawodność nawet w trudnych warunkach eksploatacyjnych.

Normy i certyfikaty:

• PN-EN 13252: Geotekstylia i wyroby pokrewne – Właściwości wymagane w budownictwie drenażowym.

• PN-EN ISO 10319: Geosyntetyki – Metody badań – Badanie wytrzymałości na rozciąganie.

• Oznakowanie CE: Produkt spełnia wymagania dyrektyw Unii Europejskiej dotyczących bezpieczeństwa i jakości.

• Deklaracja Właściwości Użytkowych (DoP): Dostępna u producenta, zawiera szczegółowe informacje techniczne i parametry produktu.

Przechowywanie i transport:

• Przechowywanie:

  • Przechowywać w oryginalnych opakowaniach, chronić przed bezpośrednim działaniem promieni słonecznych, deszczem i uszkodzeniami mechanicznymi.

  • Składować na płaskiej, równej powierzchni, unikając zgniatania i deformacji maty.

• Transport:

  • Transportować w sposób zabezpieczający przed uszkodzeniami, najlepiej na paletach lub w pozycji stojącej, aby zapobiec deformacjom.

Wskazówki dodatkowe:

• Projektowanie:

  • Dobór i zastosowanie maty Qdrain ZW8 50 14F powinny być oparte na analizie warunków gruntowo-wodnych oraz zgodne z wymaganiami projektowymi.

  • W przypadku wątpliwości zaleca się konsultację z inżynierem geotechnikiem lub specjalistą ds. geosyntetyków.

• Kompatybilność materiałowa:

  • Upewnić się, że materiały zasypowe i konstrukcyjne są odpowiednie i nie wpłyną negatywnie na właściwości maty drenażowej.

• Bezpieczeństwo pracy:

  • Podczas instalacji przestrzegać standardowych zasad bezpieczeństwa i higieny pracy.

  • Stosować odpowiednie środki ochrony indywidualnej, takie jak rękawice, obuwie ochronne i odzież robocza.

Podsumowanie:

Qdrain ZW8 50 14F to innowacyjna trójwymiarowa mata drenażowa, która dzięki swojej zaawansowanej konstrukcji i wysokim parametrom technicznym stanowi niezawodne rozwiązanie w dziedzinie drenażu konstrukcji inżynieryjnych. Połączenie rdzenia drenażowego z włókien polipropylenowych o wysokiej porowatości z geowłókninami filtracyjnymi zapewnia skuteczne odprowadzanie wody i gazów, jednocześnie chroniąc przed migracją cząstek gruntu. Zastosowanie maty Qdrain ZW8 50 14F przyczynia się do zwiększenia trwałości konstrukcji, redukcji kosztów eksploatacji oraz ochrony środowiska.

» KT.QDRAIN.ZW8.50.14.F.PL.pdf

» DWU.QDRAIN.ZW8.50.14F.pdf
