Badanie zagęszczenia i nośności gruntu

Badanie zagęszczenia i nośności gruntu odgrywają kluczową rolę w zapewnieniu bezpieczeństwa i efektywności kosztowej wszelkich inwestycji budowlanych oraz drogowych realizowanych w Polsce. Właściwe rozpoznanie warunków gruntowych, obejmujące charakterystykę zagęszczenia i nośności podłoża, jest fundamentem, na którym opiera się trwałość i stabilność konstrukcji. Niedokładne lub pominięte badania mogą prowadzić do poważnych awarii, takich jak osiadanie budynków, pękanie fundamentów czy deformacje nawierzchni drogowych, generując tym samym znaczne koszty napraw i potencjalne zagrożenie dla użytkowników.

Z drugiej strony, rzetelnie przeprowadzone badania gruntu umożliwiają optymalny dobór rodzaju fundamentów, technik zagęszczania gruntu oraz materiałów konstrukcyjnych, co przekłada się na realne oszczędności finansowe i skrócenie czasu realizacji inwestycji. Inwestowanie w gruntowne badania geotechniczne na wczesnym etapie projektu jest zatem działaniem prewencyjnym, które minimalizuje ryzyko wystąpienia kosztownych i czasochłonnych problemów w przyszłości.

Metody i urządzenia do badania zagęszczenia gruntu

Zagęszczenie gruntu jest kluczowym parametrem decydującym o jego właściwościach mechanicznych, takich jak wytrzymałość na ścinanie, ściśliwość i przepuszczalność. W budownictwie i drogownictwie stosuje się różnorodne metody polowe i laboratoryjne w celu oceny stopnia zagęszczenia gruntu.

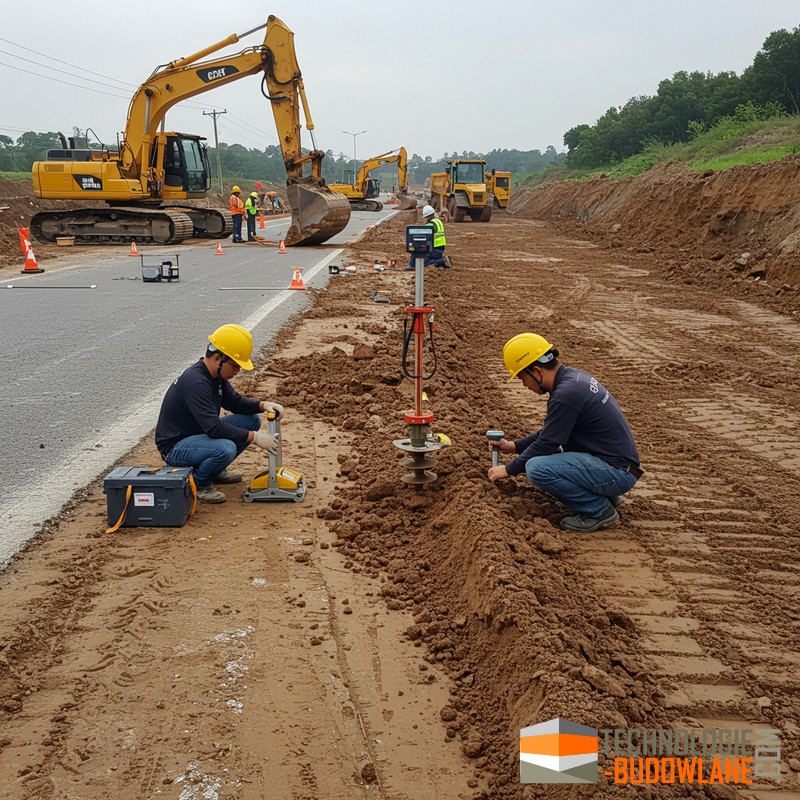

Polowe metody badania zagęszczenia gruntu

• Sondowanie dynamiczne: Metoda ta polega na wbijaniu w grunt sondy o określonej masie i kształcie za pomocą udarów młota o stałej energii. Rejestrując liczbę uderzeń potrzebnych do pogrążenia sondy na określoną głębokość (zazwyczaj co 10 cm), można wnioskować o oporze gruntu, a tym samym o jego zagęszczeniu. W zależności od energii uderzenia i masy sondy wyróżnia się sondy lekkie (DPL), średnie (DPSH) i ciężkie (DPM), które znajdują zastosowanie w badaniu różnych rodzajów gruntów na zróżnicowanych głębokościach.
• Badanie cylindrem wciskanym: Jest to uniwersalna metoda, która może być stosowana zarówno do gruntów spoistych, jak i niespoistych. Polega na pobraniu próbki gruntu o znanej objętości za pomocą stalowego cylindra wciskanego w podłoże. Po wydobyciu próbka jest ważona, a następnie jej gęstość objętościowa jest porównywana z maksymalną gęstością szkieletu gruntowego, uzyskaną w badaniu Proctora w warunkach laboratoryjnych. Metoda ta uchodzi za jedną z najdokładniejszych w ocenie zagęszczenia.
• Badanie płytą dynamiczną: Metoda ta, wykorzystująca lekką płytę dynamiczną (LWD), jest szczególnie przydatna do oceny zagęszczenia gruntów niespoistych, takich jak piaski i żwiry, do głębokości około 30 cm 9. Badanie polega na obciążeniu płyty o określonej średnicy (zazwyczaj 30 cm) za pomocą obciążnika opadowego (o masie 10 lub 15 kg) i pomiarze ugięcia płyty za pomocą elektronicznego czujnika. Na podstawie zarejestrowanych danych wyznacza się dynamiczny moduł odkształcenia gruntu (Evd), który może być korelowany ze wskaźnikiem zagęszczenia.
• Metody objętościowe: Do tej grupy zalicza się metodę objętościomierza piaskowego i wodnego. Metoda objętościomierza piaskowego polega na wykopaniu w gruncie dołka o znanej objętości (określanej poprzez zasypanie go kalibrowanym piaskiem) i zważeniu wydobytego gruntu. Na podstawie tych danych oraz wilgotności gruntu oblicza się gęstość objętościową szkieletu gruntowego i wskaźnik zagęszczenia. Metoda objętościomierza wodnego działa na podobnej zasadzie, z tym że do wypełnienia dołka używa się wody.


Urządzenia do pomiaru zagęszczenia gruntu

• Sondy dynamiczne: Składają się z żerdzi zakończonej stożkowym grotem oraz młota o określonej masie, służącego do wbijania sondy w grunt. Różne typy sond charakteryzują się odmienną energią uderzenia, co pozwala na dostosowanie metody do rodzaju i stanu gruntu. Liczba uderzeń jest rejestrowana mechanicznie lub elektronicznie.
• Płyty dynamiczne oraz lekkie płyty dynamiczne: Są to lekkie, przenośne urządzenia wyposażone w płytę obciążającą, obciążnik opadowy oraz elektroniczny system pomiaru ugięcia. Przykładami takich urządzeń są Dynatest LWD i płyty firmy Weber Pruftechnik. Elektroniczny pomiar ugięcia umożliwia szybką ocenę zagęszczenia bez konieczności stosowania ciężkiego balastu.
• Cylindry wciskanne: Są to stalowe cylindry o znanej objętości, używane do pobierania próbek gruntu o nienaruszonej strukturze w celu laboratoryjnego określenia gęstości objętościowej.
• Objętościomierze: Urządzenia te, zarówno piaskowe, jak i wodne, służą do precyzyjnego określania objętości wybranego w gruncie dołka, co jest niezbędne do obliczenia gęstości gruntu metodami objętościowymi.
• Penetrometry: Są to proste mierniki ręczne, które poprzez pomiar oporu wnikania stożkowej końcówki w grunt pozwalają na szybką ocenę jego zagęszczenia, szczególnie w przypadku gruntów zwięzłych.

Metody i urządzenia do badania nośności gruntu

Nośność gruntu to jego zdolność do przenoszenia obciążeń bez ryzyka utraty stateczności lub nadmiernych odkształceń. Badania nośności są kluczowe przy projektowaniu fundamentów, nawierzchni drogowych i innych konstrukcji inżynierskich.

Polowe metody badania nośności

• Badanie płytą statyczną VSS: Jest to jedna z podstawowych metod badania nośności podłoża gruntowego. Polega na stopniowym obciążaniu sztywnej płyty (zazwyczaj o średnicy 30 cm) i rejestrowaniu odpowiadających mu osiadań gruntu. Na podstawie uzyskanych wyników wyznacza się moduł odkształcenia podłoża (E1 i E2) oraz wskaźnik odkształcenia (Io), które stanowią miarę nośności i sztywności gruntu. Do przeprowadzenia badania VSS wykorzystuje się specjalny aparat z siłownikiem hydraulicznym oraz czujniki osiadania. Często wymagane jest zastosowanie przeciwwagi w postaci ciężkiego sprzętu budowlanego.
• Sondowanie statyczne CPT i CPTU: Metoda ta polega na wciskaniu w grunt sondy o stożkowym kształcie i mierzeniu oporu, jaki stawia grunt podczas penetracji. W przypadku sondy CPTU dodatkowo mierzone jest ciśnienie wody w porach gruntu. Wyniki sondowania statycznego pozwalają na określenie wielu parametrów geotechnicznych, w tym nośności, wytrzymałości na ścinanie i ściśliwości gruntu.
• Badanie sondą dynamiczną DCP: Sondę dynamiczną, podobną do używanej przy badaniu zagęszczenia, wbija się w grunt i mierzy się penetrację sondy na każde uderzenie młota. Uzyskane wyniki mogą być korelowane z kalifornijskim wskaźnikiem nośności CBR, co pozwala na pośrednią ocenę nośności podłoża.
• Badanie Westergaarda: Metoda ta, stosowana głównie w drogownictwie przy projektowaniu nawierzchni sztywnych, polega na obciążaniu dużej płyty (o średnicy 762 mm) i pomiarze jej ugięcia. Wyniki badania służą do wyznaczenia współczynnika podatności podłoża gruntowego (k), który jest istotny przy obliczeniach konstrukcyjnych.
• Rozpoznanie i badanie podłoża gruntowego georadarem

Laboratoryjne metody badania nośności

• Badanie CBR: Jest to powszechnie stosowana metoda laboratoryjna oceny nośności gruntów i kruszyw, szczególnie w kontekście budownictwa drogowego. Badanie polega na wciskaniu standardowego stempla w zagęszczoną próbkę gruntu i porównaniu uzyskanego oporu z oporem, jaki stawia standardowe kruszywo. Wynik badania wyrażany jest jako wskaźnik CBR w procentach, gdzie wyższa wartość oznacza większą nośność. Do przeprowadzenia badania CBR wykorzystuje się specjalne prasy laboratoryjne oraz cylindry pomiarowe.
• Badanie wytrzymałości na ścinanie: W laboratorium przeprowadza się badania wytrzymałości na ścinanie, takie jak badanie bezpośredniego ścinania i badanie trójosiowe, które pozwalają na określenie odporności gruntu na siły ścinające, co jest kluczowe dla oceny stateczności skarp i fundamentów.
• Badanie edometryczne: To badanie laboratoryjne służy do określenia ściśliwości gruntu poprzez pomiar jego odkształceń pod wpływem obciążenia w warunkach ograniczonego odkształcenia bocznego. Wyniki badania edometrycznego są wykorzystywane do prognozowania osiadań budowli.

Urządzenia do pomiaru nośności gruntu

• Płyty statyczne VSS i osprzęt: Aparat do badania VSS składa się z siłownika hydraulicznego, płyty obciążającej o średnicy 300 mm, pompy hydraulicznej, manometru oraz czujników osiadania (zegarowych lub elektronicznych) zamontowanych na statywie.

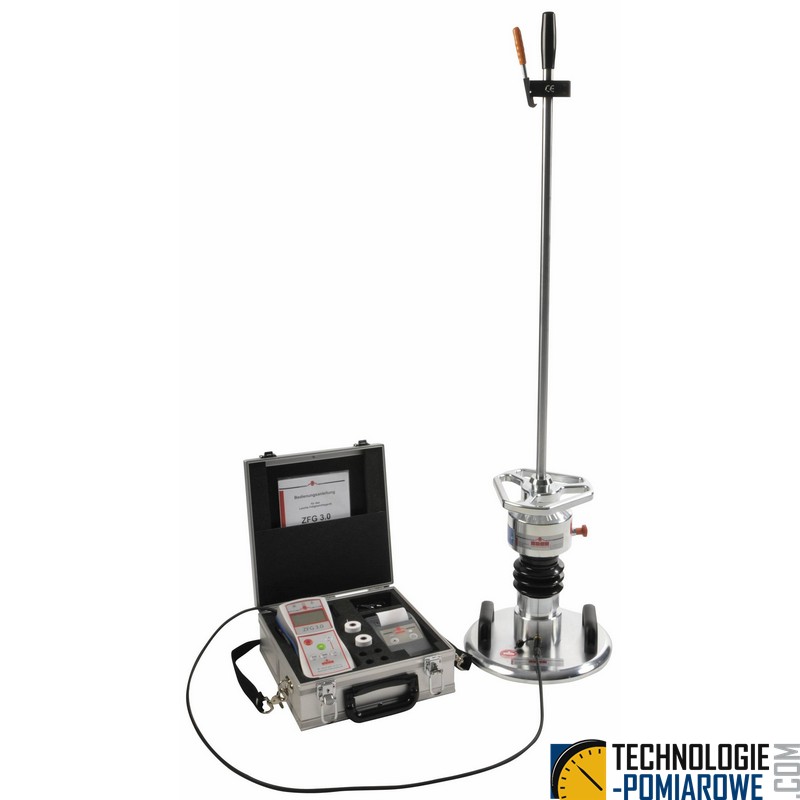

• Płyty dynamiczne: Płyty typu płyty LWD VSS, urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. Wersja przenośna płyty dynamicznej to tzw. lekka płyta dynamiczna
• Sondy CPT i CPTU: Do wykonywania sondowań statycznych wykorzystuje się specjalistyczne zestawy składające się z sondy penetracyjnej, żerdzi, systemu wciskania (często montowanego na pojeździe gąsienicowym) oraz elektronicznego systemu pomiaru i rejestracji danych.
• Sondy dynamiczne DCP: Są to proste urządzenia ręczne składające się z młota udarowego, żerdzi z stożkowym grotem oraz skali do pomiaru głębokości penetracji. Istnieją również bardziej zaawansowane penetrometry dynamiczne, takie jak Panda, z elektronicznym pomiarem oporu.
• Prasy laboratoryjne: Do badań CBR wykorzystuje się specjalne prasy laboratoryjne wyposażone w siłownik, stempel o określonej średnicy oraz system pomiaru siły. Do badań ścinania i edometrycznych stosuje się odpowiednie aparaty laboratoryjne umożliwiające kontrolowane obciążanie próbek gruntu i pomiar ich odkształceń.

Sytuacje wymagające badań zagęszczenia i nośności gruntu w budownictwie

Badania zagęszczenia i nośności gruntu są niezbędne w wielu sytuacjach w budownictwie, aby zapewnić bezpieczeństwo i trwałość wznoszonych konstrukcji.

• Przygotowanie i realizacja inwestycji budowlanej
• Przed budową fundamentów: Kluczowym etapem jest dokładne rozpoznanie warunków gruntowych na działce przeznaczonej pod budowę. Badania geotechniczne, obejmujące zarówno zagęszczenie, jak i nośność gruntu, pozwalają określić rodzaj gruntu, jego parametry wytrzymałościowe oraz poziom wód gruntowych. Na podstawie tych informacji inżynierowie mogą zaprojektować optymalny typ fundamentów (np. ławy, płyty, pale) oraz ustalić bezpieczną głębokość posadowienia, co minimalizuje ryzyko osiadania, pękania ścian i innych problemów konstrukcyjnych.
• Podłoża pod posadzki i nawierzchnie: W przypadku budowy posadzek na gruncie lub nawierzchni wokół budynków konieczne jest zapewnienie odpowiedniej nośności i stabilności podłoża. Badania zagęszczenia gruntu pozwalają zweryfikować, czy podłoże zostało odpowiednio przygotowane i czy będzie w stanie przenieść obciążenia użytkowe bez nadmiernych deformacji.
• Budowa nasypów i zasypek: Podczas budowy nasypów (np. pod drogi dojazdowe, tarasy ziemne) oraz zasypek (np. fundamentów, rurociągów) niezbędna jest kontrola stopnia zagęszczenia i nośności użytego materiału. Właściwe zagęszczenie zapewnia stabilność nasypów, zapobiega osiadaniu i zwiększa ich odporność na erozję oraz inne czynniki zewnętrzne. Normy i specyfikacje techniczne często określają minimalne wymagania dotyczące zagęszczenia nasypów budowlanych.
• Kontrola jakości wykonanych robót ziemnych: Po zakończeniu prac związanych z zagęszczaniem gruntu przeprowadza się badania kontrolne w celu sprawdzenia, czy osiągnięto wymagany stopień zagęszczenia określony w projekcie i specyfikacjach technicznych. Badania te mogą być wykonywane metodami polowymi, takimi jak sondowanie dynamiczne czy badanie płytą dynamiczną, w celu szybkiej oceny dużych powierzchni.



Sytuacje wymagające badań zagęszczenia i nośności gruntu w drogownictwie

W drogownictwie badania zagęszczenia i nośności gruntu są nieodłącznym elementem procesu projektowania, budowy i utrzymania infrastruktury drogowej.

• Projektowanie i budowa dróg, autostrad i mostów: Przed rozpoczęciem budowy nowych dróg, autostrad i mostów konieczne jest szczegółowe określenie parametrów podłoża gruntowego. Badania nośności gruntu, takie jak badanie VSS i CBR, pozwalają inżynierom na zaprojektowanie odpowiedniej konstrukcji nawierzchni, która będzie w stanie przenieść obciążenia od ruchu pojazdów. Wyniki badań wpływają na dobór grubości poszczególnych warstw nawierzchni, rodzaj użytych materiałów oraz konieczność zastosowania ewentualnych wzmocnień podłoża.

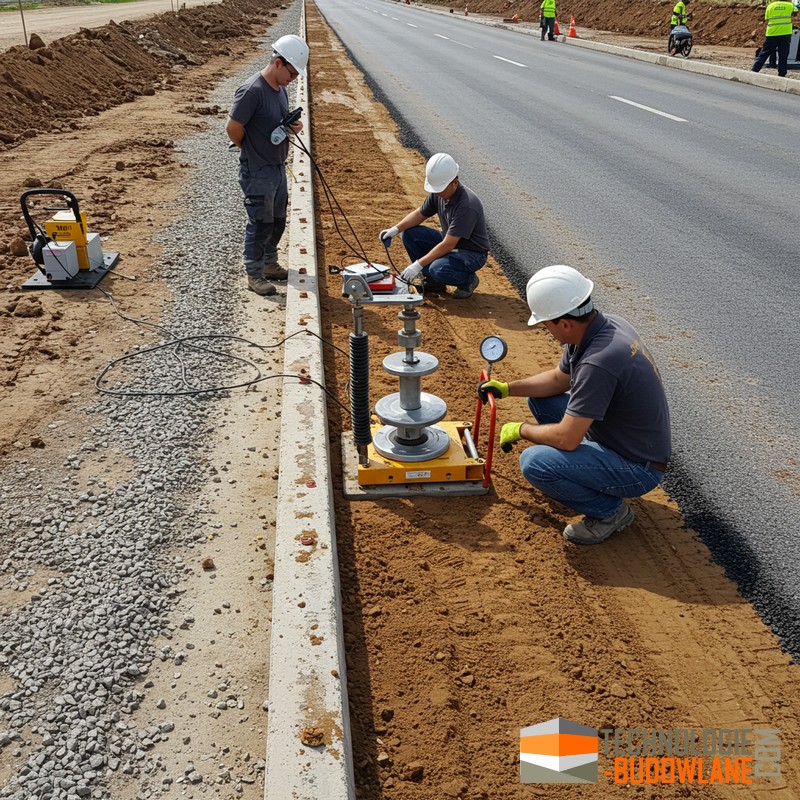

  • Badanie nośności podbudowy
• Badania podłoża pod warstwy konstrukcyjne nawierzchni: Podczas budowy drogi bada się nośność i zagęszczenie poszczególnych warstw konstrukcyjnych nawierzchni, takich jak podbudowa i warstwa wiążąca. Badania te, wykonywane metodami polowymi (np. badanie płytą dynamiczną, płytą LWD VSS), mają na celu zapewnienie, że każda warstwa spełnia wymagane parametry i przyczynia się do ogólnej wytrzymałości i trwałości nawierzchni.
• Kontrola zagęszczenia nasypów i podbudów: Budowa nasypów drogowych i podbudów z kruszyw wymaga ścisłej kontroli stopnia zagęszczenia użytych materiałów. Badania polowe, takie jak sondowanie dynamiczne i badanie płytą dynamiczną, są powszechnie stosowane do monitorowania zagęszczenia w trakcie robót ziemnych i weryfikowania zgodności z obowiązującymi normami i specyfikacjami technicznymi.
  • Badanie nośności gruntu pod fundament
  • Badanie zagęszczenia gruntu
• Ocena nośności istniejących nawierzchni: Regularna ocena nośności istniejących nawierzchni drogowych jest istotna z punktu widzenia diagnostyki ich stanu technicznego i planowania niezbędnych remontów. Badania, takie jak pomiar ugięć nawierzchni pod obciążeniem, pozwalają na identyfikację odcinków o obniżonej nośności i podjęcie decyzji o odpowiednich działaniach naprawczych.
  • Ocena nośności posadzki
  •  Badania nośności gruntu

Polskie Normy i przepisy prawne regulujące badania gruntu

W Polsce badania zagęszczenia i nośności gruntu w budownictwie i drogownictwie podlegają regulacjom prawnym oraz technicznym normom.

• Eurokod 7: Projektowanie geotechniczne (PN-EN 1997): Od 2012 roku Eurokod 7 stanowi podstawową normę w zakresie projektowania geotechnicznego w Polsce. Norma PN-EN 1997 składa się z dwóch części: Część 1 (PN-EN 1997-1:2008) dotyczy zasad ogólnych projektowania geotechnicznego, natomiast Część 2 (PN-EN 1997-2:2009) szczegółowo opisuje rozpoznanie i badanie podłoża gruntowego. Eurokod 7 harmonizuje polskie praktyki geotechniczne z europejskimi standardami, wprowadzając nowoczesne metody analizy i projektowania.
• Polskie Normy dotyczące badań geotechnicznych: Oprócz Eurokodu 7, w Polsce obowiązuje szereg Polskich Norm (PN), które szczegółowo regulują metody badań geotechnicznych. W zakresie badań zagęszczenia gruntu nadal stosowana jest norma BN-77/8931-12 "Oznaczanie wskaźnika zagęszczenia gruntu". W obszarze badań nośności gruntu kluczową normą jest PN-S-02205:1998 "Drogi samochodowe - Roboty ziemne - Wymagania i badania", która m.in. opisuje badanie CBR i VSS. Ponadto, w związku z harmonizacją z Eurokodem 7, wiele starszych norm PN-B zostało zastąpionych lub uzupełnionych przez normy PN-EN ISO, takie jak PN-EN ISO 14688 dotyczące oznaczania i klasyfikowania gruntów. Norma PN-EN 13286-47 dotyczy badania CBR. Warto również wspomnieć o normie PN-B-04452:2002 "Geotechnika. Badania polowe".
• Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych: To kluczowe rozporządzenie (Dz. U. z 2012 r. Nr 81, poz. 463) stanowi implementację Eurokodu 7 do polskiego prawa budowlanego 38. Określa ono kategorie geotechniczne obiektów budowlanych oraz zakres i rodzaj badań geotechnicznych wymaganych dla poszczególnych kategorii. Rozporządzenie nakłada na projektantów obowiązek uwzględnienia warunków gruntowych i wodnych w projekcie oraz zlecania odpowiednich badań geotechnicznych.
• Wytyczne i instrukcje techniczne: Generalna Dyrekcja Dróg Krajowych i Autostrad (GDDKiA) oraz Instytut Badawczy Dróg i Mostów (IBDiM) opracowują wytyczne i instrukcje techniczne, które szczegółowo regulują aspekty badań geotechnicznych w drogownictwie. Dokumenty te zawierają m.in. szczegółowe procedury wykonywania badań, interpretacji wyników oraz wymagania dotyczące dokumentacji geotechnicznej.

Porównanie metod badania zagęszczenia gruntu


Porównanie metod badania nośności gruntu


Podsumowanie i wnioski

Wybór optymalnej metody badania zagęszczenia i nośności gruntu powinien być podyktowany specyfiką danego projektu, warunkami gruntowymi, dostępnym budżetem oraz wymaganą dokładnością. W wielu przypadkach zaleca się stosowanie kombinacji różnych metod w celu uzyskania kompleksowego obrazu właściwości geotechnicznych podłoża.

Prawidłowe wykonanie i interpretacja badań geotechnicznych są niezwykle istotne dla zapewnienia jakości i bezpieczeństwa inwestycji budowlanych i drogowych. Rzetelne rozpoznanie warunków gruntowych pozwala na minimalizację ryzyka awarii, optymalizację kosztów oraz projektowanie trwałych i bezpiecznych konstrukcji. Inwestorzy i wykonawcy powinni pamiętać o obligatoryjności badań geotechnicznych w wielu sytuacjach oraz o konieczności powierzenia ich realizacji wykwalifikowanym specjalistom, posiadającym odpowiednie uprawnienia i doświadczenie.
