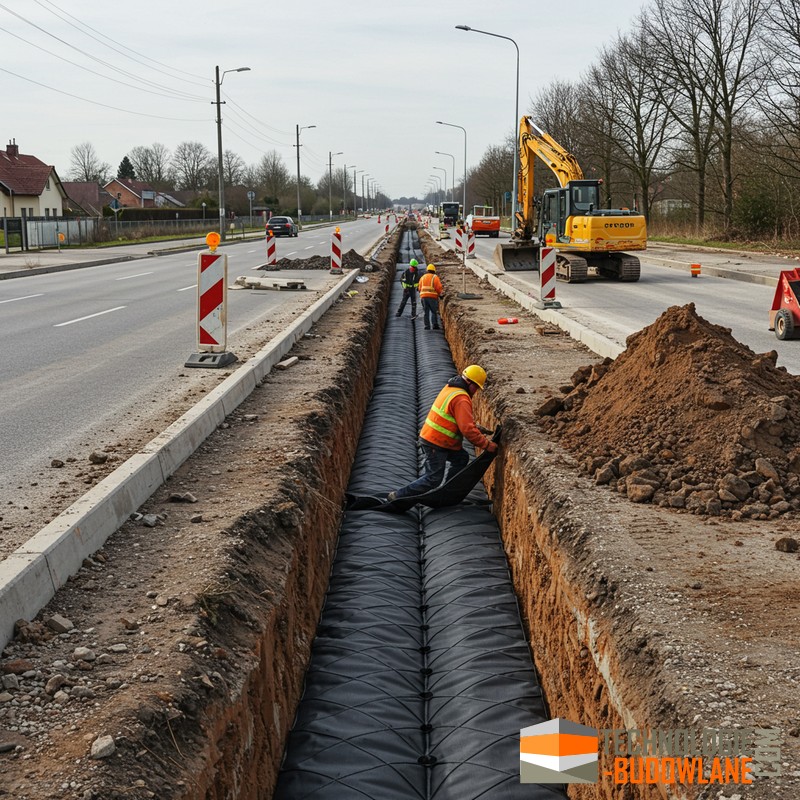

Geosyntetyki stosowane w inżynierii geotechnicznej i lądowej

Wersja do druku Poleć znajomemu

Geosyntetyki stanowią grupę materiałów polimerowych, które znalazły szerokie zastosowanie w inżynierii geotechnicznej i lądowej. Są to płaskie, arkuszowe lub przestrzenne struktury polimerowe, wykorzystywane w kontakcie z gruntem, glebą, skałami lub innymi materiałami geotechnicznymi jako integralna część projektu inżynierskiego. Ich głównym celem jest poprawa właściwości i parametrów geotechnicznych podłoża, konstrukcji ziemnych oraz nawierzchni, oferując ekonomiczne i efektywne rozwiązania w szerokim spektrum aplikacji.

Geosyntetyki stosowane w inżynierii geotechnicznej i lądowejFunkcje geosyntetyków

Geosyntetyki w konstrukcjach geotechnicznych i inżynieryjnych pełnią szereg kluczowych funkcji, które można sklasyfikować jako:

  • Separacja:  Oddzielanie warstw gruntu o różnych właściwościach fizycznych, zapobiegając ich mieszaniu i utrzymując funkcję każdej warstwy.  Np. separacja podsypki kruszywowej od podłoża gruntowego w konstrukcjach drogowych.
  • Filtracja:  Umożliwianie przepływu wody przy jednoczesnym zatrzymywaniu cząstek gruntu.  Stosowane w systemach drenażowych, ochronie drenażu przed zamuleniem.
  • Drenaż:  Odprowadzanie wody i gazów w płaszczyźnie geosyntetyku.  Stosowane w konstrukcjach drenażowych, drenażu opaskowym, w wysypiskach odpadów.
  • Wzmocnienie:  Przenoszenie sił rozciągających i zwiększanie wytrzymałości podłoża gruntowego.  Stosowane w konstrukcjach nasypów, skarp, ścian oporowych, fundamentów.
  • Uszczelnienie (Bariera hydrauliczna):  Zapobieganie przepływowi cieczy i gazów.  Funkcja realizowana głównie przez geomembrany, stosowane w zbiornikach wodnych, wysypiskach odpadów, tunelach.
  • Ochrona:  Ochrona innych materiałów przed uszkodzeniami mechanicznymi, erozją lub wpływem czynników środowiskowych.  Np. ochrona geomembran przed przebiciem, ochrona brzegów rzek i zbiorników.

Zastosowania geosyntetyków

Szerokie spektrum właściwości i funkcji geosyntetyków umożliwia ich zastosowanie w różnorodnych dziedzinach inżynierii lądowej i wodnej.  Przykładowe obszary zastosowań obejmują:

  • Budownictwo drogowe i kolejowe
    • Wzmocnienie podłoża gruntowego pod konstrukcje nawierzchni.
    • Separacja warstw konstrukcyjnych w gruncie.
    • Drenaż korpusu drogowego i kolejowego.
    • Ochrona skarp i nasypów.

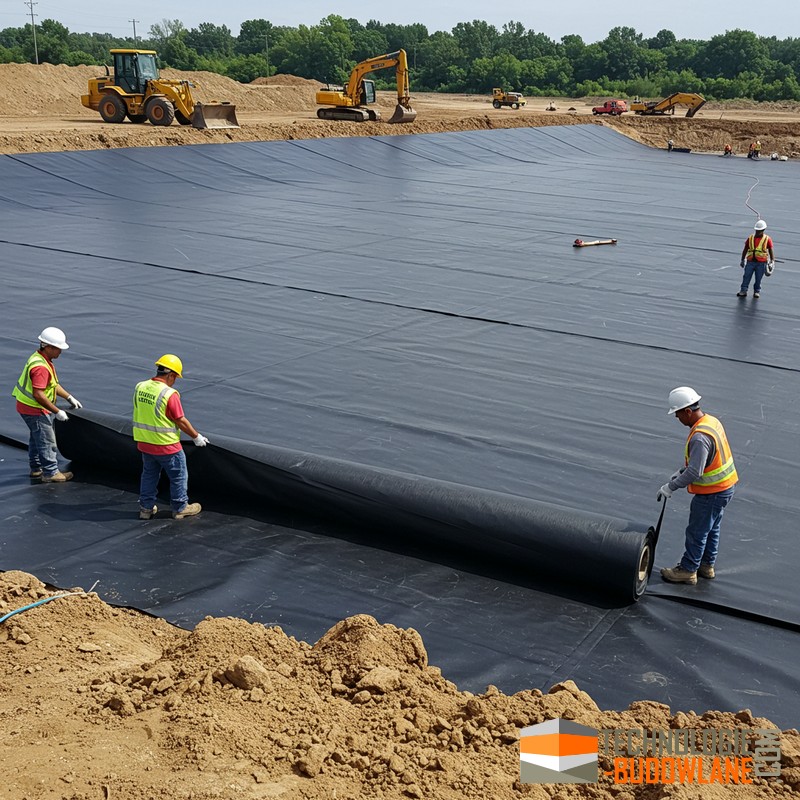

      Uszczelnianie zbiorników wodnych

  •  Inżynieria wodna i ochrona środowiska
  • Budownictwo hydrotechniczne
    • Budowa wałów przeciwpowodziowych.
    • Wzmocnienie i ochrona nabrzeży, falochronów.
    • Konstrukcje regulacyjne rzek.
  • Budownictwo ziemne i fundamentowe
  • Górnictwo i budowa tuneli
    • Wzmocnienie obudowy wyrobisk górniczych i tuneli.
    • Drenaż wody w tunelach.
    • Uszczelnianie wyrobisk.
  • Rolnictwo i melioracje

Rodzaje geosyntetyków

Do najczęściej stosowanych rodzajów należą:

  • Geowłókniny

    • Określenie rodzaju: Przepuszczalne materiały tekstylne wykonane z włókien syntetycznych, produkowane metodą tkania lub igłowania. Materiały tekstylne, przepuszczalne dla wody, wykonane z włókien polimerowych (poliester, polipropylen, poliamid).

    • Sytuacja stosowania: Separacja warstw gruntowych w budowie dróg i nasypów, ochrona przed erozją, drenaż.

    • Cel stosowania: Zapobieganie mieszaniu się warstw gruntowych, zapewnienie filtracji i odprowadzania wody, wzmocnienie podłoża konstrukcji.

  • Geomembrany: Nieprzepuszczalne bariery hydrauliczne wykonane z cienkich arkuszy polimerowych (HDPE, LDPE, PVC, LLDPE). Służą do uszczelniania i ochrony przed migracją płynów i gazów. Wykazują wysoką odporność chemiczną i mechaniczną.

  • Geosiatki: Struktury siatkowe o dużych oczkach, wykonane z polimerów (polipropylen, poliester, HDPE) o wysokiej wytrzymałości na rozciąganie. Przeznaczone głównie do wzmacniania gruntu i rozkładu obciążeń.

    • Określenie rodzaju: Siatki polimerowe o regularnej strukturze oczek, wykonane z taśm lub włókien.

      • Geosiatki jednoosiowe: Wzmacniające w jednym kierunku, stosowane np. do wzmacniania stromych skarp.

      • Geosiatki dwuosiowe: Wzmacniające w dwóch kierunkach, stosowane np. do stabilizacji podłoża pod drogi.

      • Geosiatki trójosiowe: Wzmacniające w trzech kierunkach, zapewniające równomierny rozkład obciążeń.

    • Sytuacja stosowania: Wzmocnienie gruntów przy budowie dróg, nasypów, skarp, murów oporowych.

    • Cel stosowania: Zwiększenie nośności i stabilności gruntów, redukcja osiadań, zapobieganie deformacjom konstrukcji.

      Geomembrany PEHD

  • Geokraty (Geokomórki)

    • Określenie rodzaju: Trójwymiarowe struktury komórkowe z pasków polimerowych zgrzewanych w miejscach łączeń.

    • Sytuacja stosowania: Stabilizacja słabych gruntów, wzmocnienie podłoża pod drogi, lotniska, kontrola erozji skarp, stabilizacja nasypów

    • Cel stosowania: Równomierny rozkład obciążeń, zwiększenie nośności podłoża, zapobieganie przemieszczaniu się materiału wypełniającego.

  • Geomembrany

    • Określenie rodzaju: Nieprzepuszczalne folie polimerowe o różnej grubości, wykonane z materiałów takich jak HDPE, PVC, EPDM.

    • Sytuacja stosowania: Uszczelnianie składowisk odpadów, zbiorników wodnych, kanałów, tuneli,

    • Cel stosowania: Zapobieganie migracji płynów i gazów, izolacja przeciwfiltracyjna, ochrona środowiska przed zanieczyszczeniem.

  • Geokompozyty - Trójwymiarowe, komórkowe struktury przestrzenne wykonane z taśm polimerowych lub geotekstyliów. Po wypełnieniu gruntem, kruszywem lub betonem tworzą stabilne, przestrzenne elementy konstrukcyjne. Stosowane do wzmacniania skarp, nasypów, ochrony brzegów i budowy ścian oporowych.

    • Określenie rodzaju: Materiały złożone z połączenia dwóch lub więcej geosyntetyków, np. geowłókniny z geosiatką lub geomembraną.

    • Sytuacja stosowania: Drenaż w konstrukcjach inżynierskich, wzmocnienie gruntu, ochrona geomembran.

    • Cel stosowania: Łączenie funkcji filtracji, drenażu, wzmocnienia i ochrony w jednym materiale, zwiększenie efektywności konstrukcji.

  • Geosyntetyczne bariery gliniane (GCL),

    • Określenie rodzaju: Maty z warstwą bentonitu pomiędzy geowłókninami lub zintegrowane z geomembraną.

    • Sytuacja stosowania: Uszczelnianie składowisk odpadów, stawów retencyjnych, kanałów, zbiorników.

    • Cel stosowania: Tworzenie bariery przeciwfiltracyjnej, zapobieganie przenikaniu cieczy do podłoża.

  • Geokompozyty drenażowe - Przestrzenne struktury siatkowe o grubych włóknach, tworzące kanały drenażowe w płaszczyźnie. Wykonane z polimerów (HDPE). Służą do drenażu wody i gazów w konstrukcjach ziemnych

    • Określenie rodzaju: Trójwymiarowe struktury z polimerów o otwartej siatkowej budowie, umożliwiające przepływ wody w płaszczyźnie materiału.

    • Sytuacja stosowania: Warstwy drenażowe w skarpach, tunelach, składowiskach odpadów.

    • Cel stosowania: Odprowadzanie wody, redukcja ciśnienia hydrostatycznego, zapobieganie gromadzeniu się wody w konstrukcjach.

  • Siatki przeciwerozyjne - Trójwymiarowe struktury przestrzenne o otwartej, porowatej konstrukcji, wykonane z włókien polimerowych. Stosowane głównie do ochrony powierzchni gruntu przed erozją, wzmacniania powierzchniowego i stabilizacji roślinności na skarpach i nasypach.

    • Określenie rodzaju: Trójwymiarowe maty wykonane z włókien polimerowych tworzących ażurową strukturę.

    • Sytuacja stosowania: Zabezpieczenie skarp i nasypów przed erozją powierzchniową, umacnianie brzegów cieków wodnych.

    • Cel stosowania: Kontrola erozji, stabilizacja powierzchni gruntu, wspomaganie wzrostu roślinności.

  • Geokomórki (geokraty, geokraty komórkowe)

    • Określenie rodzaju: Rozciągliwe struktury komórkowe z taśm polimerowych tworzące siatkę przestrzenną po rozłożeniu.

    • Sytuacja stosowania: Stabilizacja gruntu na stromych skarpach, wzmocnienie podłoża pod drogi, parkingi, lotniska.

    • Cel stosowania: Zapobieganie przemieszczaniu się materiałów wypełniających, równomierny rozkład obciążeń, zwiększenie nośności podłoża.

  • Geobagi

    • Określenie rodzaju: Wielkogabarytowe worki wykonane z wytrzymałych geowłóknin, napełniane materiałem hydraulicznym (np. piaskiem, osadami).

    • Sytuacja stosowania: Ochrona brzegów morskich i rzecznych, budowa wałów przeciwpowodziowych, odwadnianie osadów.

    • Cel stosowania: Kontrola erozji wodnej, tworzenie barier ochronnych, zarządzanie osadami.

  • Georury

    • Określenie rodzaju: Rury polimerowe, często perforowane, wykonane z polietylenu lub polipropylenu.

    • Sytuacja stosowania: Systemy drenażowe w budownictwie drogowym, melioracje, odprowadzanie wód gruntowych.

    • Cel stosowania: Odprowadzanie nadmiaru wody z gruntu, redukcja ciśnienia wody w podłożu, ochrona konstrukcji przed wilgocią.

  • Geosiatki wzmacniające

    • Określenie rodzaju: Siatki z włókien szklanych, polimerowych lub stalowych, często pokryte powłoką ochronną.

    • Sytuacja stosowania: Wzmacnianie nawierzchni asfaltowych, betonowych, konstrukcji ziemnych.

    • Cel stosowania: Zapobieganie spękaniom, zwiększenie trwałości i nośności nawierzchni, redukcja deformacji.

  • Geotkaniny

    • Określenie rodzaju: Tkane materiały geosyntetyczne z włókien polimerowych o wysokiej wytrzymałości.

    • Sytuacja stosowania: Wzmocnienie słabych gruntów, separacja warstw przy budowie dróg i lotnisk.

    • Cel stosowania: Zwiększenie nośności podłoża, redukcja osiadań, oddzielenie różnych frakcji materiałów.

  • Geowypełniacze

    • Określenie rodzaju: Lekkie materiały, takie jak granulaty polimerowe, stosowane jako wypełnienie.

    • Sytuacja stosowania: Redukcja obciążeń na słabym podłożu, izolacja termiczna w konstrukcjach ziemnych.

    • Cel stosowania: Zmniejszenie nacisków na podłoże, poprawa właściwości termicznych, redukcja kosztów budowy.

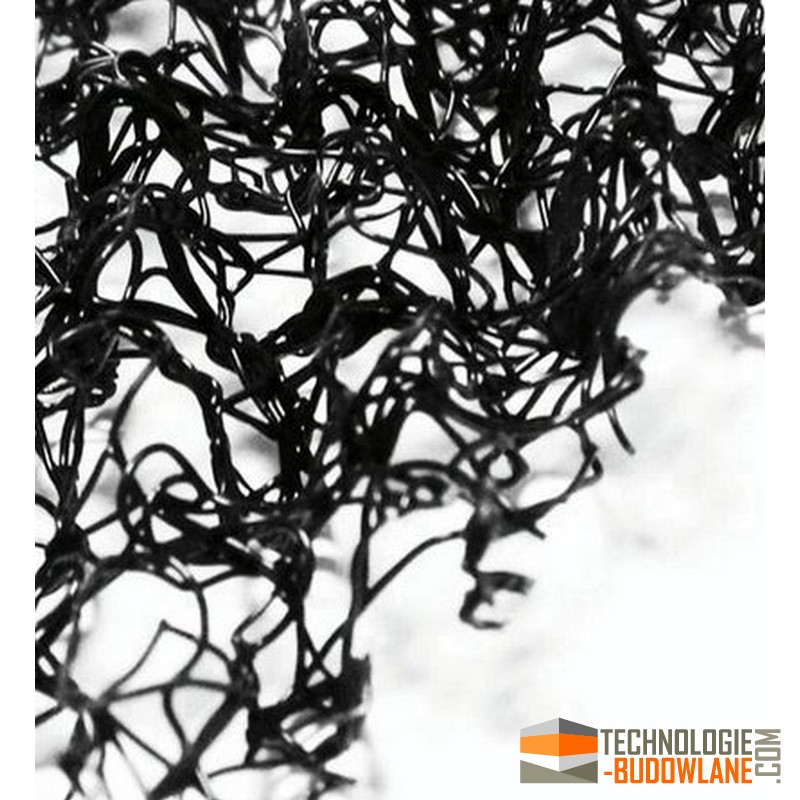

      mata antyerozyjna

  • Geomaty antyerozyjne

    • Określenie rodzaju: Maty wykonane z biodegradowalnych materiałów naturalnych (np. juta, kokos) lub syntetycznych.

    • Sytuacja stosowania: Tymczasowa ochrona powierzchni gruntów przed erozją wodną i wietrzną, szczególnie na świeżych nasypach i wykopach.

    • Cel stosowania: Stabilizacja powierzchni gruntu do czasu ukorzenienia się roślinności, ograniczenie spływu powierzchniowego, poprawa warunków wegetacji.

  • Georuszt wielokształtny

    •  Budowa: Polimeryczny georuszt wielokształtny o zróżnicowanej geometrii oczek, wytworzony z wielowarstwowego kompozytowego pasma polimerowego otrzymanego metodą koekstruzji. W procesie produkcyjnym materiał ten jest perforowany oraz rozciągany w podwyższonej temperaturze. Węzły i żebra georusztu powinny stanowić integralną całość; niedopuszczalne jest stosowanie materiałów przeplatanych, zgrzewanych, spawanych itp.

    •  Zastosowanie: Wzmacnianie gruntów.







Geosyntetyki

geosyntetyki ceny hurtowe

Geosyntetyki, geotkaniny, geosiatki, geowłókniny - te materiały pomagają rozwiązać realne problemy konstrukcyjne. Geosyntetyki to szeroka grupa materiałów wykonanych z tworzyw sztucznych, które znajdują szerokie zastosowanie w budownictwie i ochronie środowiska. Oto kilka przykładów zastosowań geosyntetyków:

  • Wzmacnianie gruntów: Geosyntetyki, takie jak geokraty lub geowłókniny, mogą być stosowane do wzmacniania gruntów, poprawy ich nośności i stabilizacji. Dzięki zastosowaniu geosyntetyków, można budować na nich bardziej trwałe i stabilne konstrukcje.
  • Ochrona przed erozją: Geosyntetyki mogą być wykorzystywane do ochrony terenów przed erozją gleby i spływaniem wód. Mogą one zapobiec erozji na skarpach, brzegach rzek i wybrzeżach morskich.
  • Izolacja hydroizolacyjna: Geosyntetyki mogą być stosowane jako materiały izolacyjne, w celu zabezpieczenia budynków przed wilgocią i wodą. Mogą one zapobiec przeciekaniu wody przez fundamenty i ściany, a także chronić przed wilgocią z gruntu.
  • Uszczelnianie zbiorników i kanałów: Geosyntetyki są często stosowane do uszczelniania zbiorników i kanałów, zapobiegając wyciekowi wody lub płynów. Mogą one być również stosowane jako warstwy filtracyjne, aby zapobiec przedostawaniu się piasku lub innych zanieczyszczeń do zbiorników i kanałów.
  • Ochrona przed korozją: Geosyntetyki mogą być wykorzystywane do ochrony rurociągów i innych metalowych konstrukcji przed korozją i zużyciem. Warstwa geosyntetyku może zabezpieczyć metal przed działaniem wilgoci i substancji chemicznych, które powodują korozję.
  • Budowa dróg i lotnisk: Geosyntetyki są stosowane w budowie dróg i lotnisk, w celu zwiększenia ich nośności i wytrzymałości. Mogą one również zapobiegać osuwaniu się gruntu i zapewnić stabilność podłoża.
  • Oczyszczanie wód: Geosyntetyki mogą być stosowane w procesach oczyszczania wody, np. jako warstwy filtracyjne w systemach filtrów lub do zatrzymywania zanieczyszczeń w zbiornikach retencyjnych. Mogą one również być stosowane do oczyszczania wód gruntowych.
  • Budowa basenów i zbiorników wodnych: Geosyntetyki są wykorzystywane w budowie basenów, w celu zapewnienia szczelności i izolacji. Mogą one być stosowane jako warstwy podłoża lub jako pokrycie na dnie i ścianach basenu.
  • Rekultywacja terenów zdegradowanych: Geosyntetyki mogą być wykorzystywane do rekultywacji terenów zdegradowanych, takich jak składowiska odpadów czy tereny po eksploatacji górniczej. Mogą one pomóc w stabilizacji gruntu i zapobieganiu erozji, a także w oczyszczaniu wód.
  • Budowa tuneli: Geosyntetyki są stosowane w budowie tuneli, w celu zwiększenia ich wytrzymałości i stabilności. Mogą one zapobiec osuwaniu się ziemi i utrzymać odpowiednią odległość między ścianami tunelu.
  • Inne zastosowania geosyntetyków

Oprócz tych zastosowań, geosyntetyki są również wykorzystywane w innych dziedzinach, takich jak rolnictwo, górnictwo czy oczyszczalnie ścieków.

Oferujemy pomoc w zakresie doboru i projektowania. Realizujemy dostawy geosyntetyków bezpośrednio z magazynów producenta na plac budowy.

Od ponad roku korzystamy z dostaw geosyntetyków, które realizowane są przez platformę dystrybucyjną WWW.TECHNOLOGIE BUDOWLANE.COM.  Najczęściej zaopatrujemy się w geowłókniny. Za każdym razem dostawy geosyntetyków realizowane są terminowo i z naszymi oczekiwanimi, bezpośrednio na plac budowy. [ ... ]  ALBREHTA Sp. z o.o., Polska, Rosja, Litwa, Ukraina



Rodzajowy podział geosyntetyków przedstawia poniższy rysunek.

GEOSYNTETYKI
geosyntetyki przepuszczalne geosyntetyki nieprzepuszczalne
geotekstylia pokrewne geomembrany jednowarstwowe
geodzianiny georuszty
(georuszty dziane, georuszty tkane, georuszty plecione, georuszty tłoczone, georuszty spajane - o sztywnych oczkach)
geokompozyty
(bentomaty, geomembrany wielowarstwowe, geomembrany wzmocnione, geomembrany bentonitowe)
geotkaniny geokraty geopianki
geowłókniny
(geowłókniny klejone termicznie, geowłókniny igłowane, geowłókniny igłowano-wykurczane)
geosiatki
(geosiatki węzełkowe, geosiatki bezwęzełkowe)

  geomaty
  geodreny
  geokompozyty



Geosyntetyki to materiały stosowane w inżynierii geotechnicznej, które pomagają wzmocnić i ochronić glebę oraz zapobiec erozji. Są to zwykle syntetyczne materiały wykonane z polimerów, takich jak polipropylen, poliester czy poliamid, ale mogą być też wykonane z naturalnych materiałów, takich jak włókna roślinne.

Do najczęściej stosowanych geosyntetyków należą:

  • Geowłókniny - to płaskie materiały wykonane z włókien syntetycznych, które są wykorzystywane do wzmocnienia gruntów i zapobiegania erozji. Geowłókniny są bardzo lekkie i łatwe w transporcie oraz instalacji

  • Geosiatki - to siatki wykonane z włókien syntetycznych lub naturalnych, które służą do wzmocnienia gruntów i zapobiegania erozji. Geosiatki są bardzo wytrzymałe i odporne na uszkodzenia mechaniczne.

  • Geokompozyty - to materiały składające się z dwóch lub więcej warstw geosyntetyków, które są połączone ze sobą w celu uzyskania lepszych właściwości mechanicznych i hydroizolacyjnych.

  • Geomembrany - to cienkie folie wykonane z polimerów, które służą do izolacji i ochrony przed wodą, chemikaliami i innymi substancjami.

  • Geodreny - to rury wykonane z geosyntetyków, które służą do drenażu i odprowadzania wody.

Zastosowanie geosyntetyków w budownictwie oraz ochronie środowiska

Geosyntetyki są wykorzystywane w różnych zastosowaniach, takich jak budowa dróg, autostrad, torowisk i nasypów kolejowych, lotnisk, kanałów, zbiorników retencyjnych, budynków, tuneli oraz w rekultywacji terenów zdegradowanych. Geosyntetyki pomagają zmniejszyć koszty budowy i utrzymania infrastruktury, a także poprawić bezpieczeństwo i trwałość obiektów.

Funkcja geosyntetyków przepuszczalnych:

  • filtracja
  • separacja
  • wzmocnienie
  • umocnienie przeciwerozyjne
  • ochrona
  • drenaż

Wśród geosyntetyków nieprzepuszczalnych najczęściej stosowane są geomembrany PEHD i PCV, bentomaty i część geokompozytów. Ich zadaniem jest przede wszystkim uszczelnienie, czasem również separacja.
