Hydroizolacje bentonitowe (bentonitowe izolacje przeciwwodne) to rodzaj izolacji wodochronnej stosowany w budownictwie. Wykorzystują bentonit, rodzaj gliny, który tworzy warstwę o niskiej przepuszczalności, zapobiegając wnikaniu wody i innych płynów w konstrukcje budowlane.
Mechanizm działania hydroizolacji bentonitowych
Mechanizm działania hydroizolacji bentonitowej opiera się na unikalnej zdolności bentonitu sodowego do pęcznienia w kontakcie z wodą. Bentonit sodowy charakteryzuje się warstwową strukturą krystaliczną, a między tymi warstwami znajdują się jony sodu, które mają silne właściwości higroskopijne, czyli przyciągają cząsteczki wody. Proces absorpcji wody powoduje zwiększenie odległości między poszczególnymi warstwami krystalicznymi, co w efekcie prowadzi do znacznego zwiększenia objętości całego materiału. Warto zauważyć, że pęcznienie jest procesem odwracalnym, jednak w warunkach stałego dostępu do wody oraz przy zapewnieniu odpowiedniego confinementu (ograniczenia przestrzeni dla swobodnego rozszerzania się), bentonit utrzymuje swoje właściwości hydroizolacyjne przez długi czas.
Jedną z istotnych zalet hydroizolacji bentonitowej jest jej zdolność do samozasklepiania. W przypadku, gdy warstwa bentonitu zostanie mechanicznie uszkodzona, na przykład przez przekłucie, woda wnikająca w to miejsce inicjuje lokalne pęcznienie bentonitu. Powiększająca się objętość materiału powoduje wypełnienie powstałego uszkodzenia, co skutecznie przywraca ciągłość bariery wodoszczelnej. Ta właściwość jest niezwykle cenna w kontekście potencjalnych ruchów gruntu lub niewielkich deformacji konstrukcji, które w przypadku innych typów hydroizolacji mogłyby prowadzić do powstania pęknięć i nieszczelności.
Po osiągnięciu stanu pełnego spęcznienia, bentonit sodowy przekształca się w gęsty żel charakteryzujący się bardzo niskim współczynnikiem filtracji. Taka struktura praktycznie uniemożliwia przepływ wody przez materiał, tworząc skuteczną barierę hydroizolacyjną. Co istotne, nieprzepuszczalność bentonitu dotyczy również niektórych substancji chemicznych, co ma szczególne znaczenie w kontekście zabezpieczania składowisk odpadów lub terenów zanieczyszczonych przed migracją szkodliwych substancji do wód gruntowych.
Elastyczność bentonitu jest kolejną ważną cechą, która pozwala mu efektywnie pracować w warunkach występowania ruchów gruntu i niewielkich deformacji konstrukcyjnych bez ryzyka utraty szczelności. Jest to materiał o wysokiej trwałości, który może zapewnić skuteczną hydroizolację przez wiele lat, często przez cały okres eksploatacji danej konstrukcji. Bentonit charakteryzuje się również dobrą odpornością na cykle zamrażania i rozmrażania, co jest szczególnie istotne w regionach o klimacie, w którym występują znaczne wahania temperatur.
Rodzaje hydroizolacji bentonitowych
- Voltex: Jest to efektywna bentonitowa mata hydroizolacyjna. Składa się z granulatu bentonitowego umieszczonego między tkaniną i włókniną polipropylenową. Voltex stanowi doskonałą, aktywną izolację przeciwwodną budowli podziemnych oraz podziemnych części budynków.
- Bentomat: To izolacyjna mata bentonitowa stosowana w budownictwie wodnym. Dostępne są różne odmiany, takie jak BENTOMAT SP, SC, ST oraz laminowane folią (STL, SCL, SPL). Bentomat znajduje zastosowanie głównie w budownictwie ziemnym i ochronie środowiska jako bariera przeciwwodna w ochronie gruntów i wód gruntowych.

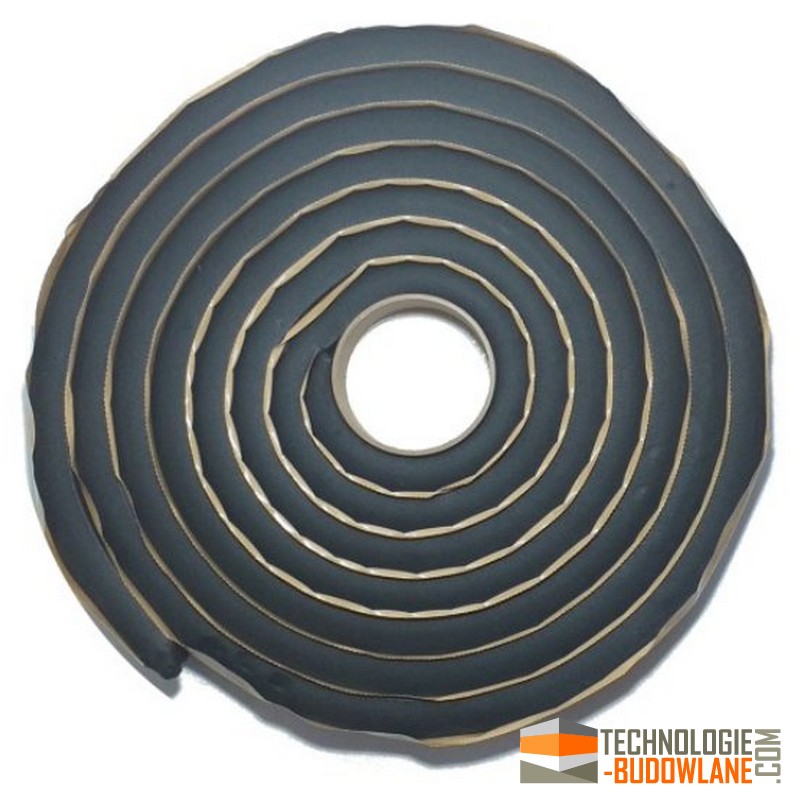

- Waterstop RX - taśma bentonitowa do uszczelniania przerw roboczych.

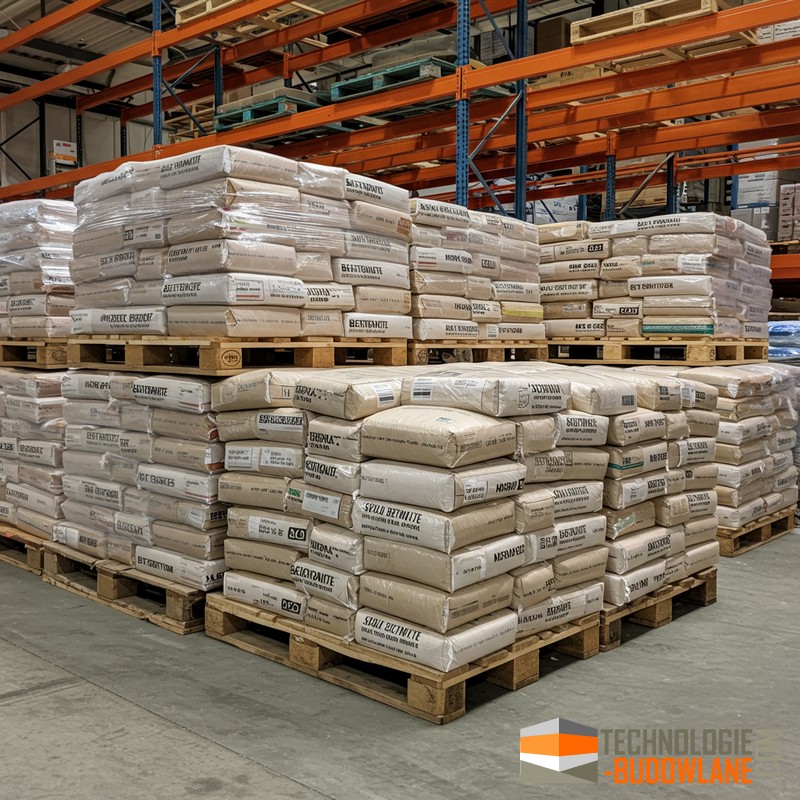

- Granulat bentonitowy - Aktywny czynnik uszczelniajacy, bentonit sodowy, w workach po 25 kg.
Instalacja hydroizolacji bentonitowej

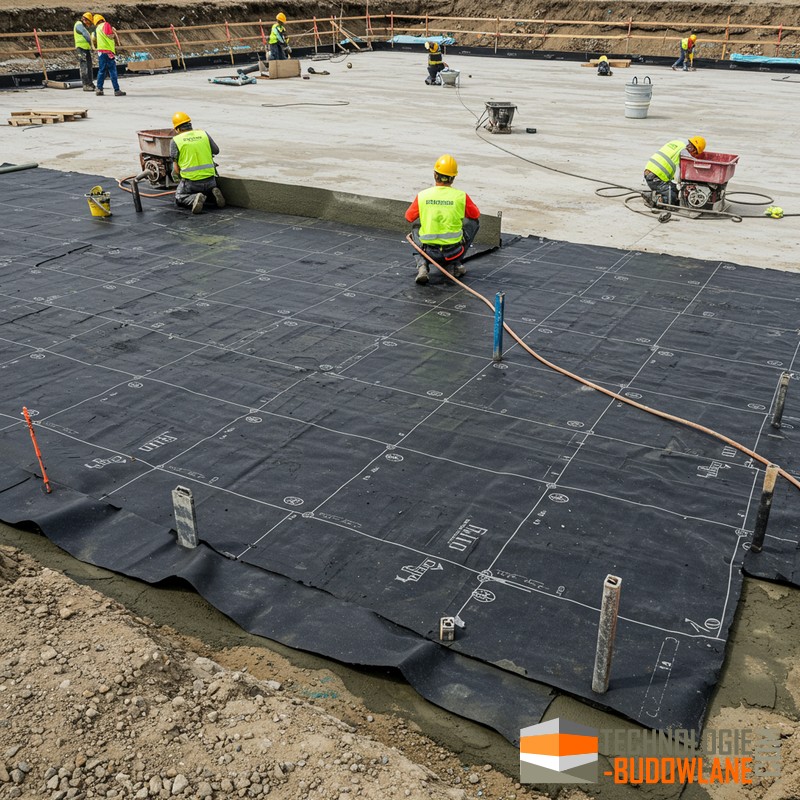

- Arkusze bentonitu o grubości około 3 mm układa się na powierzchniach, które mają być izolowane. Powierzchnie muszą równe i twarde.
- Maty bentonitowe układa się na zakłady, 10 cm.
- Ważny jest docisk na całej powierzchni izolacji bentonitowej.
Przykłady zastosowania hydroizolacji bentonitowych
- Hydroizolacja fundamentów budynków
- Problem: Wnikająca woda gruntowa powoduje zawilgocenie ścian fundamentowych, prowadząc do powstawania pleśni, korozji betonu i pogorszenia jakości powietrza w pomieszczeniach.
- Rozwiązanie: Zastosowanie mat bentonitowych do hydroizolacji fundamentów na zewnętrznej stronie fundamentów przed zasypaniem wykopu. Bentonit pęcznieje w kontakcie z wilgocią z gruntu, tworząc nieprzepuszczalną barierę.
- Korzyści: Ochrona przed wnikaniem wody, sucha i zdrowa piwnica, zwiększona trwałość fundamentów.
- Uszczelnianie przerw roboczych w konstrukcjach betonowych
- Problem: Woda może przenikać przez nieszczelne przerwy robocze w betonowych ścianach i płytach, powodując zawilgocenie i korozję zbrojenia.
- Rozwiązanie: Umieszczenie taśm bentonitowych wzdłuż przerw roboczych przed zalaniem kolejnej warstwy betonu. Taśma pęcznieje pod wpływem wilgoci, uszczelniając połączenie.
- Korzyści: Wodoszczelne połączenia, ochrona przed korozją, zwiększona trwałość konstrukcji.
- Hydroizolacja płyt fundamentowych
- Problem: Woda gruntowa pod płytą fundamentową może przenikać do wnętrza budynku lub powodować uszkodzenia strukturalne.
- Rozwiązanie: Ułożenie mat bentonitowych pod płytą fundamentową. Bentonit tworzy barierę, która zapobiega wnikaniu wody.
- Korzyści: Sucha podłoga, ochrona przed wilgocią, zwiększona stabilność fundamentów.
- Uszczelnianie przejść rurowych przez ściany i płyty
- Problem: Woda może przedostawać się do budynku w miejscach, gdzie rury instalacyjne przechodzą przez elementy konstrukcyjne. Rozwiązanie: Użycie granulatu lub pasty bentonitowej do uszczelnienia przestrzeni wokół rur. Bentonit pęcznieje, wypełniając wszelkie szczeliny. Korzyści: Zapobieganie wnikaniu wody, ochrona przed wilgocią i korozją.
- Problem: Woda może przedostawać się do budynku w miejscach, gdzie rury instalacyjne przechodzą przez elementy konstrukcyjne. Rozwiązanie: Użycie granulatu lub pasty bentonitowej do uszczelnienia przestrzeni wokół rur. Bentonit pęcznieje, wypełniając wszelkie szczeliny. Korzyści: Zapobieganie wnikaniu wody, ochrona przed wilgocią i korozją.
- Hydroizolacja ścian oporowych
- Problem: Ciśnienie hydrostatyczne wody gruntowej może powodować uszkodzenia i deformacje ścian oporowych.
- Rozwiązanie: Zastosowanie mat bentonitowych na zewnętrznej stronie ściany oporowej przed zasypaniem. Bentonit tworzy warstwę ochronną, która zapobiega przenikaniu wody i zmniejsza ciśnienie hydrostatyczne.
- Korzyści: Zwiększona stabilność i trwałość ściany oporowej, ochrona przed uszkodzeniami.
- Uszczelnianie zbiorników wodnych i kanałów
- Problem: Nieszczelności w zbiornikach wodnych i kanałach prowadzą do utraty wody i potencjalnego zanieczyszczenia gruntu.
- Rozwiązanie: Wyłożenie dna i ścian zbiorników lub kanałów matami bentonitowymi. Bentonit tworzy naturalną, nieprzepuszczalną barierę.
- Korzyści: Zatrzymanie wody, minimalizacja strat, ochrona przed zanieczyszczeniem.
- Hydroizolacja tuneli i konstrukcji podziemnych
- Problem: Woda gruntowa przenikająca do tuneli i innych konstrukcji podziemnych zagraża ich stabilności i funkcjonalności.
- Rozwiązanie: Zastosowanie mat bentonitowych jako zewnętrznej warstwy hydroizolacyjnej.
- Korzyści: Sucha i bezpieczna infrastruktura podziemna, ochrona przed uszkodzeniami.
- Uszczelnianie składowisk odpadów
- Problem: Przecieki zanieczyszczeń (odcieków) ze składowisk odpadów mogą skazić glebę i wody gruntowe.
- Rozwiązanie: Wykorzystanie mat bentonitowych jako warstwy izolacyjnej na dnie i przykryciu składowiska. Bentonit tworzy barierę o niskiej przepuszczalności, zapobiegając migracji zanieczyszczeń.
- Korzyści: Ochrona środowiska, minimalizacja ryzyka skażenia.
- Hydroizolacja dachów zielonych
- Problem: Nadmiar wilgoci może przenikać przez warstwy dachu zielonego, uszkadzając konstrukcję budynku.
- Rozwiązanie: Zastosowanie specjalnych mat bentonitowych w systemie dachu zielonego, które zapobiegają nadmiernemu przenikaniu wody.
- Korzyści: Ochrona konstrukcji dachu, regulacja wilgotności w systemie dachu zielonego.
- Uszczelnianie wokół pali fundamentowych
- Problem: Woda gruntowa może przedostawać się do budynku wzdłuż pali fundamentowych.
- Rozwiązanie: Użycie granulatu lub pasty bentonitowej do uszczelnienia gruntu wokół pali. Pęczniejący bentonit uszczelnia przestrzeń, blokując przepływ wody.
- Korzyści: Ochrona przed wnikaniem wody, zwiększona trwałość fundamentów palowych.
- Hydroizolacja ścianek szczelnych
- Problem: Kontrola przepływu wód gruntowych podczas głębokich wykopów jest kluczowa dla bezpieczeństwa i stabilności prac.
- Rozwiązanie: Wykorzystanie bentonitu do stabilizacji wykopu i stworzenia nieprzepuszczalnej przegrody w postaci ścianki szczelnej. Bentonitowa zawiesina stabilizuje grunt i ogranicza przepływ wody.
- Korzyści: Bezpieczne i stabilne wykopy, kontrola wód gruntowych.
- Budowa przegród przeciwfiltracyjnych (cut-off walls)
- Problem: Kontrolowanie przepływu wód gruntowych pod zaporami, wałami przeciwpowodziowymi lub na terenach zanieczyszczonych.
- Rozwiązanie: Wykonanie przegród z mieszanki gruntu i bentonitu (soil-bentonite) lub cementu i bentonitu (cement-bentonite). Bentonit tworzy nieprzepuszczalną barierę.
- Korzyści: Skuteczna kontrola przepływu wód gruntowych, ochrona przed erozją i zanieczyszczeniem.
- Uszczelnianie wokół kotew gruntowych (tiebacks)
- Problem: Woda może przenikać przez otwory po kotwach gruntowych, osłabiając konstrukcję.
- Rozwiązanie: Użycie granulatu lub pasty bentonitowej do uszczelnienia otworów wokół kotew. Pęczniejący bentonit blokuje drogę dla wody.
- Korzyści: Ochrona przed wnikaniem wody, zwiększona trwałość konstrukcji.
- Naprawa nieszczelności w istniejących konstrukcjach betonowych
- Hydroizolacja piwnic z ograniczonym dostępem z zewnątrz
- Problem: Trudności w wykonaniu tradycyjnej hydroizolacji zewnętrznej piwnic.
- Rozwiązanie: Wtryskiwanie zawiesiny bentonitowej w grunt wokół fundamentów od wewnątrz lub z niewielkich wykopów. Bentonit tworzy zewnętrzną barierę wodoszczelną.
- Korzyści: Skuteczna hydroizolacja bez konieczności rozległych prac ziemnych.
- Uszczelnianie szczelin i pustek konstrukcyjnych
- Problem: Woda może gromadzić się w szczelinach i pustkach, powodując uszkodzenia.
- Rozwiązanie: Wypełnienie szczelin i pustek granulatem lub pastą bentonitową. Pęczniejący bentonit zapewnia wodoszczelne wypełnienie.
- Korzyści: Ochrona przed wnikaniem wody i uszkodzeniami mrozowymi.
- Hydroizolacja wtórnych obudów (secondary containment)
- Problem: Zabezpieczenie przed wyciekiem szkodliwych substancji z instalacji przemysłowych lub zbiorników.
- Rozwiązanie: Wyłożenie terenu wokół instalacji matami lub granulatem bentonitowym. Bentonit tworzy barierę, która zatrzymuje wyciekające substancje.
- Korzyści: Ochrona środowiska przed skażeniem.
- Remediacja skażonej gleby
- Problem: Migracja zanieczyszczeń z gleby do wód gruntowych. Rozwiązanie: Wykorzystanie bentonitu do enkapsulacji skażonej gleby lub tworzenia barier ograniczających rozprzestrzenianie się zanieczyszczeń 4. Bentonit wiąże zanieczyszczenia i ogranicza ich mobilność. Korzyści: Ochrona wód gruntowych, ograniczenie rozprzestrzeniania się skażenia.
- Hydroizolacja fundamentów w trudnych warunkach gruntowych (np. grunty ekspansywne)
- Problem: Ruchy gruntu spowodowane zmianami wilgotności mogą uszkodzić tradycyjne systemy hydroizolacyjne.
- Rozwiązanie: Elastyczność bentonitu pozwala mu na pracę w warunkach ruchów gruntu bez utraty szczelności.
- Korzyści: Trwała hydroizolacja w niestabilnych warunkach gruntowych.
- Hydroizolacja konstrukcji ziemnych (earth-covered structures)
- Problem: Ochrona przed wilgocią i wodą gruntową w przypadku budynków i konstrukcji pokrytych ziemią.
- Rozwiązanie: Zastosowanie mat bentonitowych na zewnętrznej stronie konstrukcji przed jej zasypaniem.
- Korzyści: Sucha i trwała konstrukcja, ochrona przed wilgocią i degradacją.
Hydroizolacja bentonitowa, dzięki swoim unikalnym właściwościom pęcznienia, samozasklepiania i niskiej przepuszczalności, stanowi wszechstronne i skuteczne rozwiązanie w wielu problematycznych sytuacjach związanych z wodą i wilgocią w budownictwie, inżynierii lądowej i wodnej oraz ochronie środowiska. Jej zdolność do adaptacji do ruchów gruntu, trwałość oraz przyjazność dla środowiska czynią ją atrakcyjną alternatywą dla tradycyjnych metod hydroizolacji. Od zabezpieczania fundamentów budynków i uszczelniania zbiorników wodnych, po ochronę przed skażeniem na składowiskach odpadów i stabilizację gruntu, bentonit udowadnia swoją wartość w różnorodnych zastosowaniach. Należy jednak pamiętać o znaczeniu właściwego doboru formy materiału bentonitowego oraz jego prawidłowej instalacji, aby w pełni wykorzystać jego potencjał i osiągnąć optymalną wydajność hydroizolacyjną.
Plik do pobrania
Zastosowania - porównanie
Tabela podsumowująca 20 zidentyfikowanych sytuacji stosowania hydroizolacji betntonitowych
Lp. |
Problematyczna Sytuacja |
Forma Bentonitu |
Kluczowy Problem |
Dlaczego Bentonit? |
Korzyści Zastosowania |
1 |
Hydroizolacja fundamentów budynków |
Maty |
Wnikająca woda gruntowa powoduje zawilgocenie. |
Pęcznieje w kontakcie z wilgocią, tworząc barierę. |
Ochrona przed wnikaniem wody, sucha piwnica, trwałość fundamentów. |
2 |
Uszczelnianie przerw roboczych w konstrukcjach betonowych |
Taśmy |
Woda przenika przez nieszczelne przerwy. |
Pęcznieje pod wpływem wilgoci, uszczelniając połączenie. |
Wodoszczelne połączenia, ochrona przed korozją. |
3 |
Hydroizolacja płyt fundamentowych |
Maty |
Woda gruntowa pod płytą przenika do wnętrza. |
Tworzy barierę zapobiegającą wnikaniu wody. |
Sucha podłoga, ochrona przed wilgocią, stabilność fundamentów. |
4 |
Uszczelnianie przejść rurowych |
Granulat/Pasta |
Woda przedostaje się wokół rur przez ściany i płyty. |
Pęcznieje, wypełniając szczeliny wokół rur. |
Zapobieganie wnikaniu wody, ochrona przed wilgocią i korozją. |
5 |
Hydroizolacja ścian oporowych |
Maty |
Ciśnienie hydrostatyczne wody uszkadza ściany. |
Tworzy warstwę ochronną, zapobiega przenikaniu wody i zmniejsza ciśnienie. |
Zwiększona stabilność i trwałość ściany. |
6 |
Uszczelnianie zbiorników wodnych i kanałów |
Maty |
Nieszczelności prowadzą do utraty wody. |
Tworzy naturalną, nieprzepuszczalną barierę. |
Zatrzymanie wody, minimalizacja strat, ochrona przed zanieczyszczeniem. |
7 |
Hydroizolacja tuneli i konstrukcji podziemnych |
Maty |
Woda gruntowa zagraża stabilności i funkcjonalności. |
Tworzy zewnętrzną warstwę hydroizolacyjną. |
Sucha i bezpieczna infrastruktura podziemna. |
8 |
Uszczelnianie składowisk odpadów |
Maty |
Przecieki zanieczyszczeń mogą skazić środowisko. |
Tworzy barierę o niskiej przepuszczalności, zapobiegając migracji zanieczyszczeń. |
Ochrona środowiska, minimalizacja ryzyka skażenia. |
9 |
Hydroizolacja dachów zielonych |
Maty specjalne |
Nadmiar wilgoci może uszkodzić konstrukcję dachu. |
Zapobiega nadmiernemu przenikaniu wody. |
Ochrona konstrukcji dachu, regulacja wilgotności. |
10 |
Uszczelnianie wokół pali fundamentowych |
Granulat/Pasta |
Woda gruntowa przedostaje się wzdłuż pali. |
Pęcznieje, uszczelniając grunt wokół pali. |
Ochrona przed wnikaniem wody, trwałość fundamentów palowych. |
11 |
Hydroizolacja ścianek szczelnych (slurry walls) |
Zawiesina |
Kontrola przepływu wód gruntowych podczas wykopów. |
Stabilizuje wykop i tworzy nieprzepuszczalną przegrodę. |
Bezpieczne i stabilne wykopy, kontrola wód gruntowych. |
12 |
Budowa przegród przeciwfiltracyjnych (cut-off walls) |
Mieszanka |
Kontrolowanie przepływu wód gruntowych. |
Tworzy nieprzepuszczalną barierę. |
Skuteczna kontrola przepływu wód gruntowych, ochrona przed erozją i zanieczyszczeniem. |
13 |
Uszczelnianie wokół kotew gruntowych (tiebacks) |
Granulat/Pasta |
Woda przenika przez otwory po kotwach. |
Pęcznieje, blokując drogę dla wody. |
Ochrona przed wnikaniem wody, trwałość konstrukcji. |
14 |
Naprawa nieszczelności w istniejących konstrukcjach |
Wtryskiwanie |
Pęknięcia i defekty powodują przecieki wody. |
Pęcznieje, wypełniając defekty i uszczelniając konstrukcję. |
Zatrzymanie przecieków, ochrona przed dalszą degradacją betonu. |
15 |
Hydroizolacja piwnic z ograniczonym dostępem |
Wtryskiwanie |
Trudności w wykonaniu hydroizolacji zewnętrznej. |
Tworzy zewnętrzną barierę wodoszczelną bez rozległych prac ziemnych. |
Skuteczna hydroizolacja bez dużych wykopów. |
16 |
Uszczelnianie szczelin i pustek konstrukcyjnych |
Granulat/Pasta |
Woda gromadzi się w szczelinach i pustkach. |
Pęcznieje, zapewniając wodoszczelne wypełnienie. |
Ochrona przed wnikaniem wody i uszkodzeniami mrozowymi. |
17 |
Hydroizolacja wtórnych obudów (secondary containment) |
Maty/Granulat |
Zabezpieczenie przed wyciekiem szkodliwych substancji. |
Tworzy barierę zatrzymującą wyciekające substancje. |
Ochrona środowiska przed skażeniem. |
18 |
Remediacja skażonej gleby |
Mieszanka |
Migracja zanieczyszczeń do wód gruntowych. |
Wiąże zanieczyszczenia i ogranicza ich mobilność. |
Ochrona wód gruntowych, ograniczenie rozprzestrzeniania się skażenia. |
19 |
Hydroizolacja fundamentów w gruntach ekspansywnych |
Maty |
Ruchy gruntu uszkadzają tradycyjne systemy. |
Elastyczność pozwala na pracę w warunkach ruchów gruntu. |
Trwała hydroizolacja w niestabilnych warunkach gruntowych. |
20 |
Hydroizolacja konstrukcji ziemnych |
Maty |
Ochrona przed wilgocią i wodą gruntową. |
Tworzy zewnętrzną warstwę hydroizolacyjną przed zasypaniem. |
Sucha i trwała konstrukcja, ochrona przed wilgocią i degradacją. |
