Izolacja przejść przewodów instalacyjnych - przejścia szczelne

Przejście szczelne wykonane z wykorzystaniem taśmy bentonitowej: sposób uszczelniania przejść rurociągów przez przegro­dy budowlane taśmą Waterstop-RX zależy od sposobu przeprowadzania rur, które mogą być osadzane bezpo­średnio w przegrodzie lub w tulejach stalowych. W każ­dym jednak przypadku wszystkie przewody powinny zo­stać wyposażone w taśmę Waterstop-RX (rys. B 4.1).

Izolacja przejść szczelnych

Przejście szczelne bezpośrednie pojedynczej rury. Odcięty ze zwoju odcinek taśmy, równy zewnętrznemu obwodowi rury, należy przykleić na rurze, co najmniej 7,5 cm od po­wierzchni przegrody, stykając ze sobą obydwa końce od­cinka taśmy (rys. B 4.2). Do rur z PCW powinna być uży­ta, dla ich bezpieczeństwa, taśma Waterstop-RX 103.


Rys. B 4.1 - Sposób montażu taśmy Waterstop-RX na rurociągu.


Rys. B 4.2 - Pojedynczy przewód osadzony bezpośrednio w przegrodzie budowlanej.

Przejścia szczelne grupowe. W tym przypadku taśmy przykleja się na obwodzie każdej rury i na styku betonu z później­szym wypełnieniem przekucia bezskurczową zaprawą ce­mentową (rys. B 4.3). Gdy odległości pomiędzy rurami są mniejsze niż 10 cm i przy stosowaniu rur z PCW, należy stosować taśmy Waterstop-RX 103.



Rys. B 4.3 - Uszczelnienie przejścia grupy przewodów.


Przejścia szczelne rurociągów w tulejach ochronnych. Tuleję z przyklejoną na zewnątrz taśmą należy osadzić przed be­tonowaniem w deskowaniu przegrody. Później, uszczel­niając przejście rurociągu przez tuleję, przestrzeń między nimi powinno się, w sposób ciągły, zamknąć taśmą (rys. B 4.4). W przypadku pozostawienia między tuleją a ruro­ciągiem nadmiernej odległości, należy zastosować dwa odcinki taśmy: jeden na wewnętrznym obwodzie tulei i drugi na rurze (rys. B 4.5). Pozostałą przestrzeń pomię­dzy tuleją i rurociągiem należy starannie wypełnić bez­skurczową zaprawą cementową.


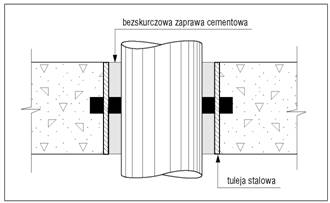

Rys. B 4.4 - Przejście przewodu w stalowej tulei ochronnej.

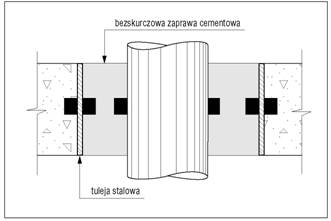

Rys. B 4.5 - Uszczelnienie przejścia w tulei przy nadmiernej luce.
