Izolacja stałych obudów wykopów

Zgodnie z zaleceniami z rozdziału B3, Waterstop-RX in­staluje się we wszystkie newralgiczne miejsca ścianki ber­lińskiej, włącznie z połączeniami drewnianego poszycia ze stalowymi dźwigarami.

Taśmę montuje się wprost na dźwigary, gdy deskowanie znajduje się na zewnątrz (od strony gruntu) lub kiedy zo­stało zamontowane pomiędzy środnikami belek, przy ich zewnętrznych półkach (rys. B 6.1).

Umieszczenie poszycia ścianki przy wewnętrznych pół­kach belek, wymaga jedynie stosowania taśm Waterstop-RX do wszystkich przerw roboczych w betonowaniu ścia­ny konstrukcyjnej (rys. B 6.2).

Taśmę Waterstop-RX należy instalować we wszystkie, przewidziane i wynikłe mimo woli, miejsca połączeń be­tonu, niezależnie od tego, czy skarpa wykopu jest wypie­rana ścianką z grodzic stalowych, czy ścianką żelbetową. W taśmę należy również wyposażyć styki betonu wokół zamków ściągów kotwiących ścianki (rys. B 6.3).

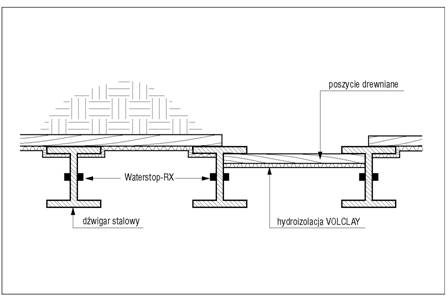

Rys. B 6.1 - Stosowanie taśm Waterstop-RX w sytuacji, gdy poszycie ścianki znajduje się na zewnątrz dźwigarów lub przy zewnętrznych półkach dźwigarów.



Rys. B 6.2 - Stosowanie taśm Waterstop-RX w przypadku zamontowania poszycia ścianki przy wewnętrznych półkach dźwigarów stalowych.

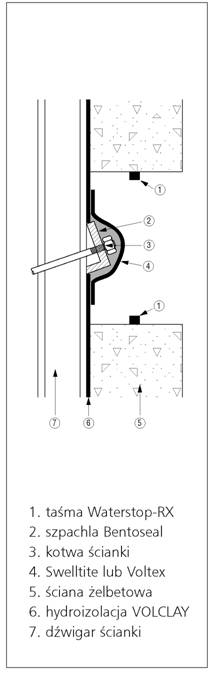

Rys. B 6.3 - Szczegół kotwy ścianki przed zabetonowaniem ściany.
