Kotwienie i mocowanie w betonie

Kotwienie i mocowanie w betonie to zagadnienia w budownictwie, umożliwiające trwałe i bezpieczne łączenie elementów konstrukcyjnych i niekonstrukcyjnych z podłożem betonowym. Istnieje wiele metod i technik kotwienia i mocowania, dostosowanych do różnych obciążeń, typów betonu i wymagań projektu.

Podstawowe pojęcia

• Kotwienie: Proces trwałego łączenia elementu z betonem za pomocą kotwy. Kotwy są elementami mocującymi, które przenoszą obciążenia z mocowanego elementu na beton.
• Mocowanie: Szerokie pojęcie obejmujące różne metody łączenia elementów z betonem, w tym kotwienie, ale także inne techniki, takie jak klejenie, wciskanie itp. W kontekście tego zagadnienia, będziemy skupiać się głównie na mocowaniu mechanicznym za pomocą kotew.

Rodzaje kotew do betonu

Kotwy do betonu można podzielić na kilka kategorii, w zależności od ich konstrukcji, zasady działania i zastosowania. Najpopularniejsze typy to:

• Kotwy mechaniczne rozporowe:  (ang. Expansion anchors)
  • Zasada działania: Wykorzystują efekt rozporowy, generowany przez dokręcanie śruby lub wbijanie klina. Rozpierająca się część kotwy mocno przylega do ścian otworu w betonie, zapewniając mocowanie.
  • Rodzaje:
    • Kotwy kołkowe: Proste i popularne kotwy, składające się z tulei rozporowej i klina lub śruby.
    • Kotwy tulejowe: Posiadają tuleję z nacięciami, która rozpiera się podczas dokręcania śruby. Zapewniają mocniejsze mocowanie niż kotwy kołkowe.
    • Kotwy segmentowe: Składają się z segmentów, które rozkładają się w otworze, tworząc większą powierzchnię rozparcia. Przeznaczone do dużych obciążeń i mniej pewnego betonu.
    • Kotwy wbijane: Rozpierają się poprzez wbicie specjalnego trzpienia. Szybki montaż, ale mniejsza kontrola nad siłą rozporu.
  • Zastosowania: Lekkie i średnie obciążenia, mocowanie balustrad, poręczy, lekkich konstrukcji stalowych, instalacji sanitarnych i elektrycznych, gdzie beton jest dobrej jakości.
  • Zalety: Relatywnie prosty i szybki montaż, szeroki wybór typów, możliwość demontażu (w niektórych typach).
  • Wady: Siła mocowania zależy od jakości betonu, mogą powodować naprężenia w betonie, mniejsza odporność na wibracje w porównaniu do kotew chemicznych.
• Kotwy chemiczne: (ang. Chemical anchors / Resin anchors)
  • Zasada działania: Wykorzystują żywicę (najczęściej dwuskładnikową), która po wstrzyknięciu do otworu i utwardzeniu, tworzy silne połączenie chemiczne z betonem i kotwą.
  • Rodzaje:
    • Kotwy ampułkowe: Żywica zamknięta w ampułce szklanej, która pęka podczas wkręcania kotwy, mieszając składniki żywicy.
    • Kotwy iniekcyjne: Żywica wstrzykiwana do otworu za pomocą pistoletu dozującego. Pozwala na precyzyjne dozowanie i głębsze kotwienie.
  • Zastosowania: Duże obciążenia, mocowanie konstrukcji stalowych, słupów, belek, maszyn, aplikacje wymagające odporności na wibracje i korozję, mocowanie w betonie spękanym i słabej jakości.
  • Zalety: Bardzo wysoka siła mocowania, minimalne naprężenia w betonie, odporność na wibracje i korozję, możliwość mocowania blisko krawędzi betonu.
  • Wady: Dłuższy czas montażu (czas utwardzania żywicy), wyższy koszt w porównaniu do kotew mechanicznych, brak możliwości demontażu (po utwardzeniu żywicy).
• Kotwy wklejane/wkręcane w beton świeży: (ang. Cast-in-place anchors / Screw-in anchors for fresh concrete)
  • Zasada działania: Kotwy osadzane są w betonie podczas jego wylewania. Mogą być to elementy gwintowane, pętle, płyty stalowe itp., które po stwardnieniu betonu stanowią punkt mocowania. Kotwy wkręcane w beton świeży, specjalne śruby wkręcane w świeży beton przed jego stwardnieniem.
  • Rodzaje:
    • Szpilki gwintowane: Najprostsze i uniwersalne kotwy wklejane.
    • Płyty kotwiące: Płyty stalowe z otworami, wklejane w beton, umożliwiają mocowanie elementów powierzchniowych.
    • Pętle kotwiące: Pętle stalowe wklejane w beton, używane do podnoszenia i transportu prefabrykatów betonowych lub jako punkty mocowania lin i łańcuchów.
    • Śruby do betonu świeżego: Specjalnie zaprojektowane śruby wkręcane w świeży beton.
  • Zastosowania: Konstrukcje prefabrykowane, fundamenty maszyn, elementy fasad, kotwienie w elementach żelbetowych, mocowania tymczasowe podczas budowy. Śruby do betonu świeżego - mocowania lekkie w betonie świeżym, np. szalunków.
  • Zalety: Bardzo wysoka wytrzymałość i trwałość połączenia, optymalne przenoszenie obciążeń, możliwość precyzyjnego umiejscowienia punktów mocowania, kotwy wklejane - integralna część konstrukcji betonowej. Śruby do betonu świeżego - szybki montaż.
  • Wady: Wymaga planowania na etapie projektowania i wylewania betonu, brak możliwości zmiany położenia punktu mocowania po stwardnieniu betonu, kotwy wklejane - trudniejszy montaż w istniejącym betonie. Śruby do betonu świeżego - ograniczone obciążenia.
• Kotwy specjalne
  • Kotwy do betonu komórkowego: Specjalne kotwy zaprojektowane do betonu komórkowego, który jest materiałem o mniejszej wytrzymałości niż beton zwykły. Charakteryzują się większą powierzchnią rozparcia lub specjalną konstrukcją, która zapobiega wyrywaniu z betonu komórkowego.
  • Kotwy do płyt warstwowych: Kotwy przeznaczone do mocowania w płytach warstwowych, gdzie istotne jest rozłożenie obciążenia na dużej powierzchni płyty i zapobieganie zgnieceniu rdzenia płyty.
  • Kotwy do ociepleń (ETICS): Kotwy specjalnie zaprojektowane do mocowania elementów w warstwach ocieplenia budynków (systemy ETICS). Charakteryzują się długim trzpieniem, który przechodzi przez warstwę ocieplenia i kotwi się w betonie.
• Kleje do betonu.
• Kotwy mineralne - zaprawy kotwiące i zaprawy do podlewek.
  • Montowanie i kotwienie w betonie za pomocą zapraw kotwiących i zapraw do podlewek to naprawdę fascynujący temat. Te materiały odgrywają kluczową rolę w budownictwie, zwłaszcza gdy chodzi o trwałe i bezpieczne mocowanie elementów konstrukcyjnych.
    • Zaprawy kotwiące są specjalnie zaprojektowane, by zapewnić solidne połączenie między elementem mocowanym a podłożem betonowym. Dzięki swoim właściwościom penetrują pory betonu, tworząc trwałe i wytrzymałe zakotwienie. Idealnie sprawdzają się przy montażu prętów zbrojeniowych, szpilek fundamentowych czy konstrukcji stalowych, np. MAXGRIP
    • Z kolei zaprawy do podlewek służą do wypełniania przestrzeni pod elementami konstrukcyjnymi, takimi jak maszyny, podpory czy fundamenty. Dzięki nim obciążenia są równomiernie rozkładane, co zwiększa stabilność i trwałość całej konstrukcji. Zapobiegają powstawaniu pustek powietrznych, które mogłyby osłabić strukturę.

Materiały kotew

Kotwy wykonuje się z różnych materiałów, najczęściej ze stali węglowej ocynkowanej, stali nierdzewnej (nierdzewnej A2, kwasoodpornej A4) lub tworzyw sztucznych. Wybór materiału zależy od środowiska, w jakim kotwa będzie pracować (wilgotność, korozja, obciążenia).

• Stal węglowa ocynkowana: Najpopularniejszy materiał, dobra wytrzymałość, ochrona przed korozją dzięki ocynkowaniu. Do zastosowań wewnętrznych i zewnętrznych w środowisku suchym.
• Stal nierdzewna A2: Wyższa odporność na korozję niż stal ocynkowana. Do zastosowań zewnętrznych, w środowisku o umiarkowanej wilgotności, przemysł spożywczy, baseny.
• Stal nierdzewna A4 (kwasoodporna): Najwyższa odporność na korozję, do zastosowań w agresywnym środowisku (przemysł chemiczny, środowisko morskie, obszary przemysłowe z zanieczyszczeniem powietrza).
• Tworzywa sztuczne: Do lekkich obciążeń, aplikacje specjalne (np. kotwy do ociepleń), odporność na korozję i izolacja elektryczna.

Dobór kotwy - kluczowe czynniki doboru kotwy

• Obciążenie: Statyczne i dynamiczne. Należy określić siły rozciągające, ścinające i momenty zginające, które będą działać na kotwę.
• Typ betonu: Wytrzymałość betonu (klasa betonu), beton spękany czy niespękany, beton komórkowy.
• Grubość i rodzaj mocowanego elementu.
• Warunki środowiskowe: Wilgotność, temperatura, korozja, drgania, pożar.
• Bliskość krawędzi betonu i sąsiednich kotew: Wpływa na nośność kotwy.
• Normy i przepisy budowlane: Należy przestrzegać odpowiednich norm i wytycznych dotyczących projektowania i wykonywania połączeń kotwionych.
• Możliwość demontażu: Jeśli wymagany jest demontaż połączenia w przyszłości, należy wybrać odpowiedni typ kotwy mechanicznej.

Metody montażu kotew

Montaż kotew w betonie wymaga precyzji i przestrzegania instrukcji producenta.

• Wywiercenie otworu: Średnica i głębokość otworu muszą być zgodne z zaleceniami producenta kotwy. Należy używać wiertarek udarowych lub wiertnic diamentowych do betonu.
• Oczyszczenie otworu: Otwór należy dokładnie oczyścić z pyłu i urobku po wierceniu. Najlepiej użyć sprężonego powietrza i szczotki.
• Umieszczenie kotwy w otworze: W przypadku kotew mechanicznych - kotwę należy włożyć do otworu i ustawić we właściwej pozycji. W przypadku kotew chemicznych - wstrzyknąć żywicę do otworu i umieścić kotwę.
• Rozparcie lub utwardzenie kotwy: W przypadku kotew mechanicznych - dokręcić śrubę lub wbić klin, aby rozprzeć kotwę. W przypadku kotew chemicznych - poczekać na utwardzenie żywicy zgodnie z instrukcją producenta.
• Dokręcenie elementu mocowanego: Po rozparciu/utwardzeniu kotwy, można dokręcić element mocowany z odpowiednim momentem dokręcania (jeśli jest wymagany).

Kotwienie i mocowanie w betonie to złożony proces, wymagający wiedzy i staranności. Wybór odpowiedniej kotwy i metody montażu zależy od wielu czynników, takich jak obciążenia, typ betonu, warunki środowiskowe i wymagania projektu.  Prawidłowo wykonane połączenia kotwione zapewniają bezpieczeństwo i trwałość konstrukcji.

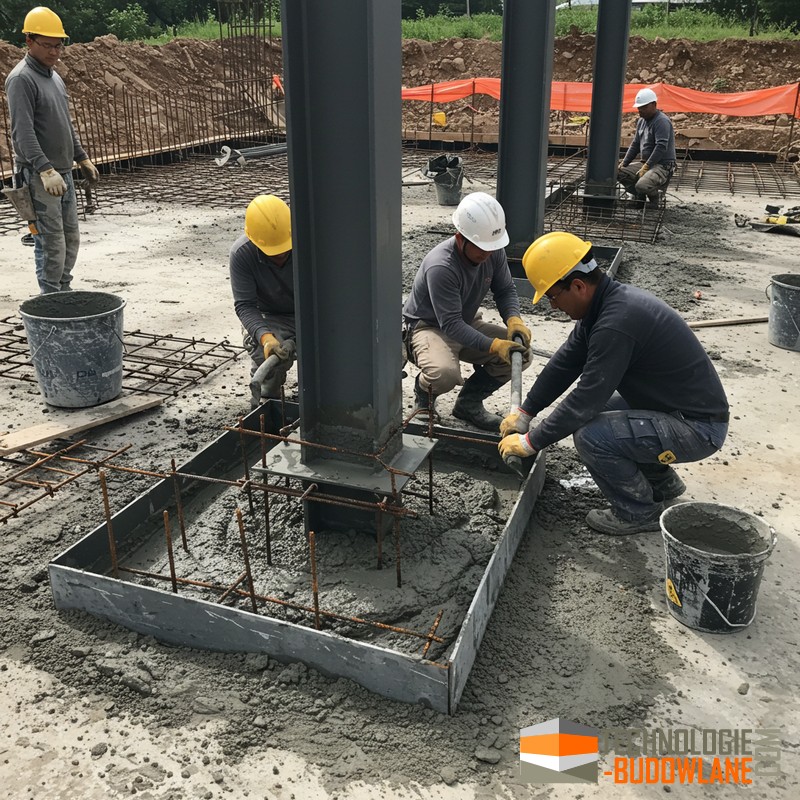

Zakotwienie stalowego słupa w fundamencie jest ważnym etapem konstrukcyjnym, który zapewnia stabilność i wytrzymałość struktury
