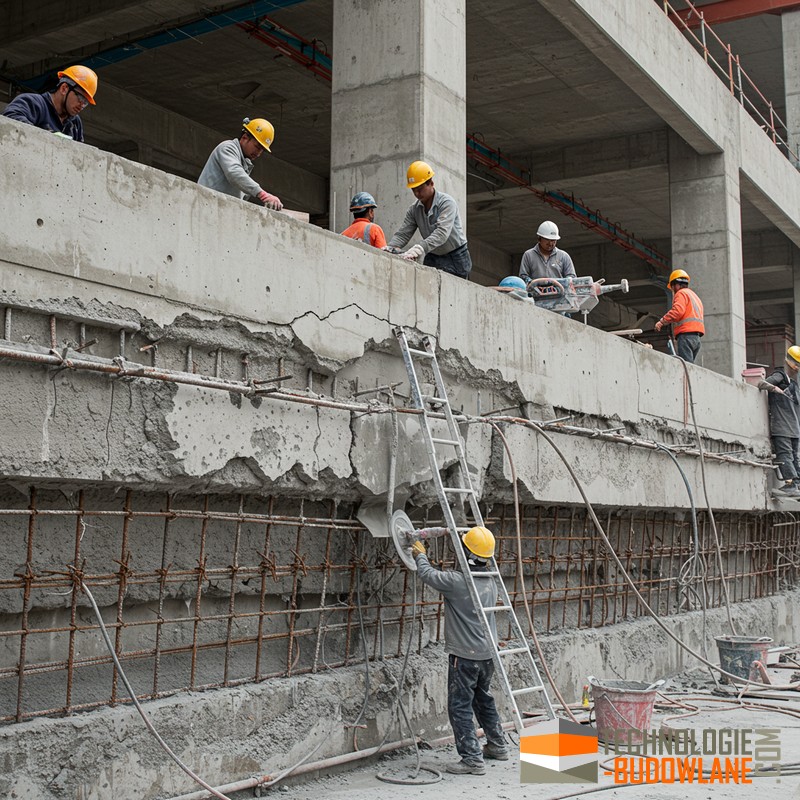

Naprawa otuliny zbrojenia

Naprawa otuliny zbrojenia to jedno z zadań reprofilacji betonu i żelbetu z zakresu napraw konstrukcji betonowych i żelbetowych. Naprawa otuliny zbrojenia to kluczowy proces w utrzymaniu trwałości i bezpieczeństwa konstrukcji żelbetowych. Otulina betonowa pełni funkcję ochronną dla stali zbrojeniowej, zabezpieczając ją przed korozją oraz wpływem czynników atmosferycznych i chemicznych. Uszkodzenia otuliny mogą prowadzić do odsłonięcia zbrojenia, co przyspiesza proces korozji stali i osłabia konstrukcję.

Przyczyny uszkodzeń otuliny

• Karbonatyzacja betonu:

  • Reakcja betonu z dwutlenkiem węgla z powietrza obniża pH betonu.

  • Obniżone pH przestaje chronić stal przed korozją.

• Wnikanie chlorków:

  • Obecne w soli drogowej lub środowisku morskim.

  • Chlorki przyspieszają korozję stali zbrojeniowej.

• Czynniki mechaniczne:

  • Uderzenia, przeciążenia, wibracje mogą powodować pęknięcia i uszkodzenia.

• Czynniki atmosferyczne:

  • Zmiany temperatur, mróz, opady atmosferyczne przyczyniają się do degradacji betonu.

Etapy naprawy otuliny zbrojenia

1. Diagnoza stanu technicznego:

   • Inspekcja wizualna: Identyfikacja pęknięć, odprysków, odsłoniętego zbrojenia.

   • Badania nieniszczące: Pomiar głębokości karbonatyzacji, potencjału korozyjnego stali.

   • Ocena przyczyn: Określenie źródeł uszkodzeń, by zapobiec ich nawrotom.

2. Przygotowanie podłoża:

   • Usunięcie uszkodzonego betonu:

     • Mechaniczne odspojenie luźnych fragmentów.

     • Powiększenie obszaru naprawy do zdrowego betonu.

   • Oczyszczenie zbrojenia:

     • Usunięcie rdzy przez piaskowanie lub szczotkowanie.

     • Odsłonięcie zbrojenia na całym obwodzie dla pełnej ochrony.

3. Zabezpieczenie stali zbrojeniowej:

   • Pasywacja zbrojenia:

     • Aplikacja warstwy antykorozyjnej, np. MAXREST PASSIVE firmy Drizoro.

     • Tworzy barierę ochronną przed wilgocią i tlenem.

4. Aplikacja warstwy kontaktowej:

   • Mostek sczepny:

     • Zwiększa przyczepność między starym betonem a zaprawą naprawczą.

     • Użycie produktów takich jak MAXBOND.

5. Reprofilacja otuliny:

   • Nakładanie zaprawy naprawczej:

     • Wybór odpowiedniej zaprawy, np. MAXRITE 500 do napraw strukturalnych oraz MAXRITE HT do dużych uszkodzeń i napraw grubowarstwowych.

     • Aplikacja warstwami, zapewniając odpowiednią grubość otuliny.

     • Modelowanie powierzchni, by odtworzyć pierwotny kształt elementu.

6. Pielęgnacja naprawionej powierzchni:

   • Curing:

     • Utrzymanie wilgotności, by zapobiec zbyt szybkiemu wysychaniu.

     • Ochrona przed bezpośrednim słońcem, wiatrem i opadami.

7. Ochrona powierzchni:

   • Powłoki hydroizolacyjne:

     • Nałożenie produktów takich jak MAXSEAL FLEX dla ochrony przed wodą.

   • Farby antykarbonatyzacyjne:

     • Stosowanie powłok ograniczających wnikanie CO₂, np. MAXSHEEN.

Ważne aspekty przy naprawie

• Zgodność materiałów:

  • Zaprawy naprawcze powinny być kompatybilne z istniejącym betonem.

  • Unikać różnic w skurczu, module sprężystości i rozszerzalności termicznej.

• Przestrzeganie norm:

  • PN-EN 1504 – wytyczne dotyczące napraw i ochrony konstrukcji betonowych.

  • Dokumenty ITB i wytyczne producentów materiałów naprawczych.

• Bezpieczeństwo pracy:

  • Stosowanie odpowiedniego sprzętu ochronnego.

  • Przestrzeganie procedur BHP przy pracy z chemikaliami i narzędziami mechanicznymi.

Przykładowe materiały Drizoro do napraw otuliny:

• MAXREST PASSIVE:

  • Jednoskładnikowy preparat do ochrony zbrojenia.

  • Tworzy trwałą warstwę antykorozyjną.

• MAXRITE 500 i 700:

  • Zaprawa naprawcza klasy R4 według EN 1504-3.

  • Przeznaczona do napraw konstrukcyjnych.

• MAXSEAL FLEX:

  • Elastyczna zaprawa hydroizolacyjna do ochrony betonu.

  • Odporna na pozytywne i negatywne ciśnienie wody.

Dlaczego naprawa otuliny jest tak istotna?

• Zapobieganie korozji zbrojenia:

  • Chroni stal przed czynnikami zewnętrznymi, przedłużając żywotność konstrukcji.

• Utrzymanie integralności strukturalnej:

  • Uszkodzona otulina może prowadzić do osłabienia elementów nośnych.

• Bezpieczeństwo użytkowania:

  • Zapewnia stabilność konstrukcji, minimalizując ryzyko awarii czy katastrofy budowlanej.
