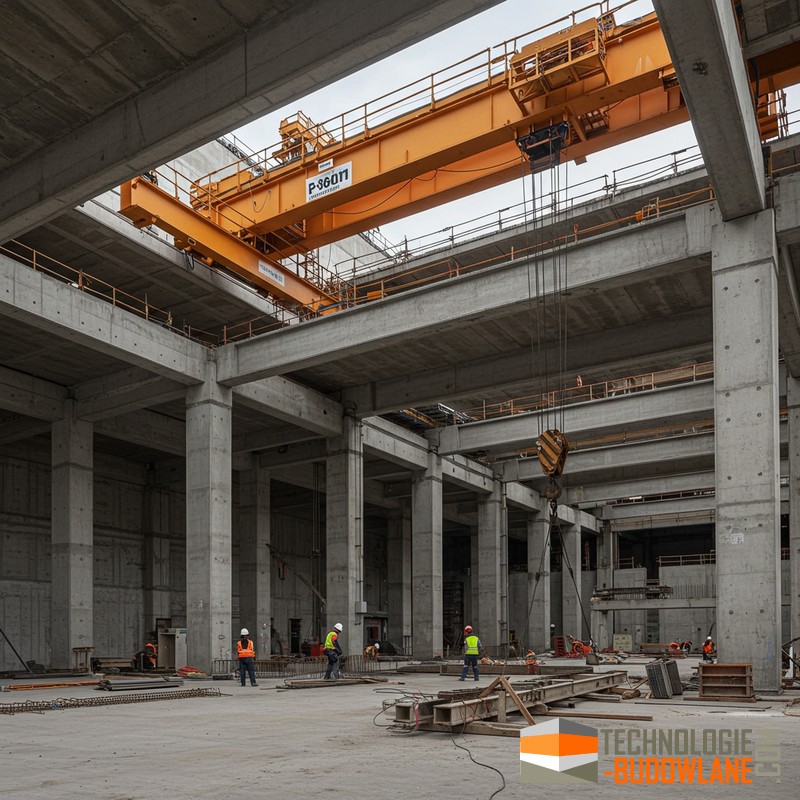

Nośność słupa i filaru

Nośność słupa i filaru to ich zdolność do przenoszenia obciążeń pionowych (ściskających) bez utraty stateczności lub zniszczenia. Słupy i filary są kluczowymi elementami konstrukcyjnymi, które przenoszą obciążenia z wyższych partii budynku (stropów, dachów) na fundamenty. Nośność tych elementów zależy od materiału, wymiarów, smukłości oraz warunków podparcia.

Czynniki wpływające na nośność słupa/filara

Materiał:
- Żelbet: połączenie betonu (odpornego na ściskanie) i stali (zbrojenie).
- Stal: wysoka wytrzymałość, ale podatność na wyboczenie.
- Cegła/murowanie: tradycyjne materiały, o niższej nośności niż żelbet czy stal.
- Drewno: stosowane w lekkich konstrukcjach, ale podatne na odkształcenia.
Wymiary przekroju poprzecznego:
- Im większy przekrój (np. 30x30 cm, 40x40 cm), tym większa nośność.
Smukłość słupa:
- Smukłość to stosunek długości słupa do jego wymiarów poprzecznych.
- Słupy smukłe są bardziej podatne na wyboczenie.
Warunki podparcia:
- Słupy utwierdzone na końcach mają większą nośność niż słupy swobodnie podparte.
Zbrojenie (w przypadku żelbetu):
- Ilość i rozmieszczenie prętów zbrojeniowych wpływają na nośność.
Obciążenia:
- Obciążenia stałe (ciężar własny, stropy, ściany).
- Obciążenia zmienne (śnieg, wiatr, użytkowe).

Oblieczenie nośności słupa i filaru

Jak obliczyć nośność słupa/filara?

Obliczenia nośności słupa/filara wymagają znajomości zasad mechaniki budowli i norm konstrukcyjnych (np. Eurokody). Poniżej przedstawiam ogólne kroki:

Określenie obciążeń:
- Oblicz obciążenia działające na słup (np. od stropów, dachu).
Sprawdzenie nośności na ściskanie:
- Dla słupa żelbetowego: $N_{R d} = A_{c} \cdot f_{c d} + A_{s} \cdot f_{y d}$ , gdzie:
  - $N_{R d}$ – nośność na ściskanie,
  - $A_{c}$ – pole przekroju betonu,
  - $f_{c d}$ – obliczeniowa wytrzymałość betonu na ściskanie,
  - $A_{s}$ – pole przekroju zbrojenia,
  - $f_{y d}$ – obliczeniowa wytrzymałość stali na rozciąganie.
- Dla słupa stalowego: $N_{R d} = A \cdot f_{y}$ , gdzie:
  - $A$ – pole przekroju stali,
  - $f_{y}$ – granica plastyczności stali.
Sprawdzenie stateczności (wyboczenie):
- Dla słupów smukłych nośność jest zmniejszana ze względu na ryzyko wyboczenia.
- Współczynnik wyboczenia $χ$ zależy od smukłości słupa i warunków podparcia.
Sprawdzenie stanu granicznego użytkowalności:
- Ugięcie słupa nie może przekraczać wartości dopuszczalnych.

Przykładowe wartości nośności

Słup żelbetowy (wymiary 30x30 cm, zbrojenie 4 pręty Ø12, beton C20/25):
- Nośność na ściskanie: ok. 800–1000 kN.
Słup stalowy (profil HEB 200, stal S235):
- Nośność na ściskanie: ok. 1500–2000 kN.
Słup murowany (cegła pełna, wymiary 38x38 cm):
- Nośność na ściskanie: ok. 300–500 kN.
Słup drewniany (wymiary 15x15 cm, drewno C24):
- Nośność na ściskanie: ok. 100–150 kN.

Filar

Filar to masywny słup, często o większych wymiarach, stosowany w konstrukcjach historycznych lub monumentalnych. Jego nośność oblicza się podobnie jak słupa, ale uwzględnia się większe obciążenia i wymiary.

Ważne

Obliczenia nośności słupa/filara powinien wykonać doświadczony konstruktor lub inżynier budowlany.
Przekroczenie nośności może prowadzić do awarii konstrukcji.

Jeśli masz konkretne dane dotyczące słupa/filara (materiał, wymiary, obciążenia), mogę pomóc w przybliżonych obliczeniach lub wyjaśnieniach.

Określenie nośności słupa i filaru w istniejącym budynku

W przypadku istniejącego budynku, dokładne określenie nośności słupów i filarów wymaga konsultacji z wykwalifikowanym konstruktorem, który wydaje budowlaną opinię techniczną w zakresie obciążalności konstrukcji budowlanej.

Kiedy należy określić nośność słupa/filara?

Zmiany w budynku: Jeśli planujesz zmiany w układzie ścian, rozbudowę, nadbudowę lub zmianę sposobu użytkowania pomieszczeń, konieczne jest sprawdzenie, czy istniejące słupy i filary będą w stanie przenieść dodatkowe obciążenia.
Uszkodzenia: Widoczne pęknięcia, zarysowania, ugięcia, odspojenia betonu, korozja zbrojenia lub inne uszkodzenia słupa/filara wymagają natychmiastowej oceny nośności.
Wiek budynku: W starszych budynkach, szczególnie tych, w których nie przeprowadzano regularnych kontroli stanu technicznego, zaleca się okresowe sprawdzanie nośności elementów konstrukcyjnych, w tym słupów i filarów.
Wątpliwości: W przypadku jakichkolwiek wątpliwości co do stanu technicznego lub nośności słupa/filara, należy skonsultować się z uprawnionym inżynierem budownictwa.

Jak określić nośność słupa/filara?

Dokumentacja: Na początku należy zebrać dostępną dokumentację techniczną budynku, taką jak projekt budowlany, dokumentacja powykonawcza, protokoły z kontroli stanu technicznego.
Oględziny: Przeprowadzenie dokładnych oględzin słupa/filara, zwracając uwagę na wszelkie uszkodzenia, odchylenia od pionu, korozję itp.
Badania: W zależności od potrzeb, inżynier budownictwa może zlecić przeprowadzenie badań, takich jak:
- Badania betonu: Określenie wytrzymałości betonu, jego składu, wilgotności itp.
- Badania zbrojenia: Sprawdzenie ilości, średnicy, ułożenia i stanu zbrojenia.
- Badania geotechniczne: W przypadku podejrzenia o problemy z gruntem, na którym posadowiony jest słup/filar.
- Pomiary geodezyjne: Sprawdzenie odchyleń od pionu, osiadania itp.
Obliczenia: Na podstawie zebranych danych i wyników badań, inżynier budownictwa przeprowadza obliczenia statyczne, weryfikując nośność słupa/filara.
Ekspertyza: W przypadku poważnych uszkodzeń lub wątpliwości, inżynier budownictwa może sporządzić ekspertyzę techniczną, zawierającą szczegółowy opis stanu technicznego słupa/filara, ocenę jego nośności oraz zalecenia dotyczące naprawy lub wzmocnienia.
