Oczepy pali i żebra fundamentowe

Voltex nie należy układać wprost na palach. Powinien zostać odpowiednio przycięty, aby dokładnie dopaso­wać go do kształtu pala. Po ułożeniu Voltexu, miejsce je­go styku z palem obficie okłada się szpachlą Bentoseal (rys. A 1.12). Z Bentosealu należy utworzyć wokół pala pierścień o przekroju trójkątnym, którego przy prostokąt­ne powinny mieć co najmniej 5 cm. Na wierzchu pala, wokół wystającego zbrojenia, należy ułożyć ciągły pas taśmy Waterstop-RX (rys. A 1.12).

Z żebrami płyt fundamentowych w warunkach braku wody naporowej postępuje się w podobny sposób, jak z wcześniej opisanymi oczepami pali (rys. A 1.14). Na­tomiast w przypadkach występowania ciśnienia hydro­statycznego, Voltexem należy obłożyć całe żebro (rys. A 1.15). Dokonuje się tego wyściełając Voltex wnę­trze deskowania żebra, przed umieszczeniem w nim zbrojenia. Z Voltex tego należy wypuścić co najmniej 30 cm naddatki, które umożliwią późniejsze połączenie go z zasadniczą izolacją płyty.

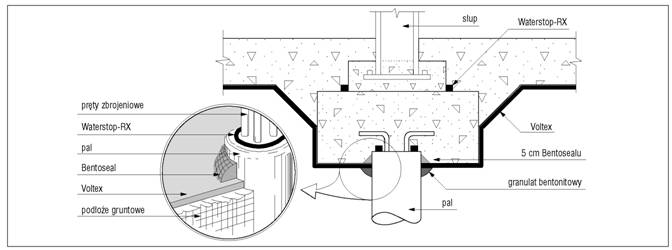

Rys. A 1.12. Szczegół izolowania oczepu pala w warunkach naporu wody.

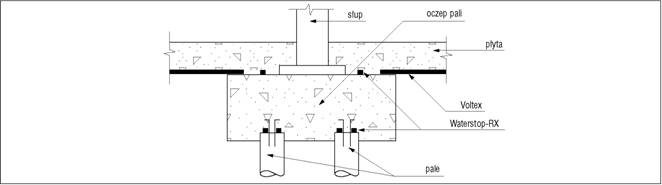

Rys. A 1.13. Szczegół izolowania oczepu pali przy braku naporu wody.

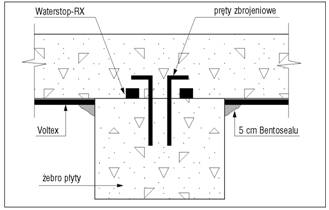

Rys. A 1.14. Żebro płyty fundamentowej przy braku naporu  wody

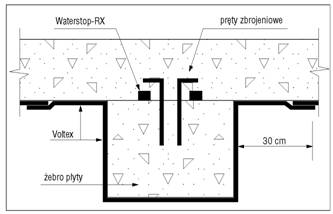

Rys. A 1.15. Żebro płyty fundamentowej przy naporze wody.
