Płuczka wiertnicza

Płuczka wiertnicza to specjalistyczny płyn technologiczny wykorzystywany w procesach wiercenia otworów wiertniczych w przemyśle naftowym, gazowym oraz geotechnice. Jej głównym zadaniem jest wspomaganie procesu wiercenia poprzez chłodzenie i smarowanie narzędzi wiertniczych, oczyszczanie dna otworu z urobku oraz stabilizacja ścian otworu. Płuczka wiertnicza jest kluczowym elementem wpływającym na efektywność i bezpieczeństwo operacji wiertniczych.

1. Płuczka wiertnicza

Płuczka wiertnicza jest pompowana do otworu wiertniczego podczas wiercenia. Jej głównym zadaniem jest chłodzenie i smarowanie wiertła, a także usuwanie zwiercin z otworu. Płuczka wiertnicza może być również używana do stabilizacji ścian otworu i zapobiegania ich zawaleniu.

Istnieje wiele różnych rodzajów płuczek wiertniczych, które są dostosowane do różnych warunków wiercenia i rodzajów skał. Najczęściej stosowanymi płuczkami są płuczki na bazie wody, ale istnieją również płuczki na bazie oleju i płuczki polimerowe.

Płuczka wiertnicza jest ważnym elementem procesu wiercenia i jej odpowiedni dobór ma kluczowe znaczenie dla powodzenia wiercenia.

2. Funkcje płuczki wiertniczej

2.1. Usuwanie urobku

• Transport urobku: Płuczka przenosi wytworzone podczas wiercenia fragmenty skał (urobek) z dna otworu na powierzchnię, gdzie są oddzielane.

• Zapobieganie osadzaniu: Utrzymuje urobek w zawiesinie, zapobiegając jego osadzaniu się w otworze.

2.2. Stabilizacja otworu

• Ciśnienie hydrostatyczne: Płuczka wywiera ciśnienie na ściany otworu, co przeciwdziała ich zapadaniu się.

• Formowanie kolmatów: Tworzy cienką, nieprzepuszczalną warstwę (kolmatę) na ścianach otworu, zapobiegając infiltracji płynu do formacji skalnych.

2.3. Chłodzenie i smarowanie

• Chłodzenie świdra: Odprowadza ciepło generowane podczas wiercenia, przedłużając żywotność narzędzi.

• Smarowanie: Redukuje tarcie między narzędziem wiertniczym a formacją skalną oraz między elementami kolumny wiertniczej.



2.4. Kontrola ciśnienia formacyjnego

• Zapobieganie erupcjom: Utrzymanie odpowiedniego ciśnienia płuczki przeciwdziała niekontrolowanemu napływowi płynów z formacji (erupcje).

• Kontrola równowagi: Dostosowanie gęstości płuczki do ciśnienia formacyjnego zapewnia stabilność odwiertu.

3. Rodzaje płuczek wiertniczych

3.1. Płuczki na bazie wody (WBM – Water-Based Mud)

• Skład: Głównym składnikiem jest woda z dodatkami, takimi jak glinki bentonitowe, polimery, sole.

• Zalety płuczki na bazie wody, np. płuczki bentonitowej, np. Bentonitowa płuczka wiertnicza ULTRA GEL

  • Przyjazne dla środowiska.

  • Niski koszt.

• Wady:

  • Ograniczona stabilność w wysokich temperaturach.

  • Możliwość reakcji z niektórymi formacjami skalnymi (np. hydratacja łupków).

3.2. Płuczki na bazie oleju (OBM – Oil-Based Mud)

• Skład: Oleje mineralne lub syntetyczne jako faza ciągła, z wodą jako fazą rozproszoną, tworząc emulsję.

• Zalety:

  • Doskonała stabilność termiczna.

  • Minimalizacja reakcji z formacjami ilastymi.

• Wady:

  • Wyższy koszt.

  • Wymagania środowiskowe dotyczące utylizacji i bezpieczeństwa.

3.3. Płuczki syntetyczne (SBM – Synthetic-Based Mud)

• Skład: Wykorzystują syntetyczne oleje, takie jak estry czy parafiny, jako bazę.

• Zalety:

  • Połączenie korzystnych właściwości OBM z mniejszym wpływem na środowisko.

• Wady:

  • Wyższy koszt niż WBM.

  • Wymagana odpowiednia technologia utylizacji.

3.4. Płuczki pneumatyczne

• Rodzaje: Powietrze, gaz naturalny, azot lub mgła powietrzno-wodna.

• Zastosowanie: W warunkach, gdzie formacje są suche lub przepuszczalne, a ciśnienie formacyjne jest niskie.

• Zalety:

  • Wysoka prędkość penetracji.

  • Minimalizacja uszkodzeń formacji.

• Wady:

  • Ryzyko pożarów lub wybuchów.

  • Wymagania dotyczące specjalistycznego sprzętu.

4. Składniki płuczki wiertniczej

4.1. Faza ciekła

• Woda: Destylowana, wodociągowa, morska lub solanka.

• Oleje: Mineralne, ropopochodne, syntetyczne.

4.2. Materiały wypełniające

• Glinki bentonitowe: Zwiększają lepkość i zdolność do tworzenia kolmaty.

• Barody (baryt): Zwiększają gęstość płuczki.

4.3. Środki chemiczne

• Polimery: Modyfikują reologię, stabilizują łupki.

• Środki obniżające filtrację: Zmniejszają ilość płynu przenikającego do formacji.

• Inhibitory: Zapobiegają hydratacji i rozszerzaniu się skał ilastych.

• Emulgatory i surfaktanty: Stabilizują emulsje w płuczkach na bazie oleju.

5. Właściwości reologiczne płuczki

5.1. Gęstość

• Funkcja: Kontrola ciśnienia w otworze wiertniczym.

• Jednostka: kg/m³ lub g/cm³.

• Regulacja: Poprzez dodatek materiałów obciążających, takich jak baryt.

5.2. Lepkość

• Funkcja: Transport urobku, stabilizacja kolmaty.

• Pomiar: Za pomocą wiskozymetru typu Marsh lub reometru rotacyjnego.

5.3. Wytrzymałość żelowa

• Opis: Zdolność płuczki do utrzymywania urobku w zawiesinie podczas zatrzymania cyrkulacji.

• Pomiar: Wartość wytrzymałości żelowej po 10 sekundach i po 10 minutach odpoczynku.

5.4. Filtracja

• Funkcja: Kontrola ilości płynu przenikającego do formacji.

• Pomiar: Za pomocą prasy filtracyjnej API.

6. Utylizacja i wpływ na środowisko

• Oczyszczanie płuczki: Oddzielanie urobku za pomocą wibracyjnych sit, odśrodkowych separatorów, hydrocyklonów.

• Utylizacja odpadów: Zgodnie z przepisami ochrony środowiska, możliwe metody to reiniekcja, zagospodarowanie lądowe, spalanie.

• Wpływ na środowisko: Płuczki na bazie oleju wymagają specjalnej uwagi ze względu na potencjalne zanieczyszczenia gleby i wód.

7. Normy i standardy

• API (American Petroleum Institute):

  • API RP 13B-1: Procedury badania płuczek wodnych.

  • API RP 13B-2: Procedury badania płuczek na bazie oleju.

• PN-EN ISO 13500: Przemysł naftowy i gazowniczy – Materiały do płuczek wiertniczych – Specyfikacje i metody badań.

• PN-EN ISO 10414: Przemysł naftowy i gazowniczy – Badania polowe płuczek wiertniczych.

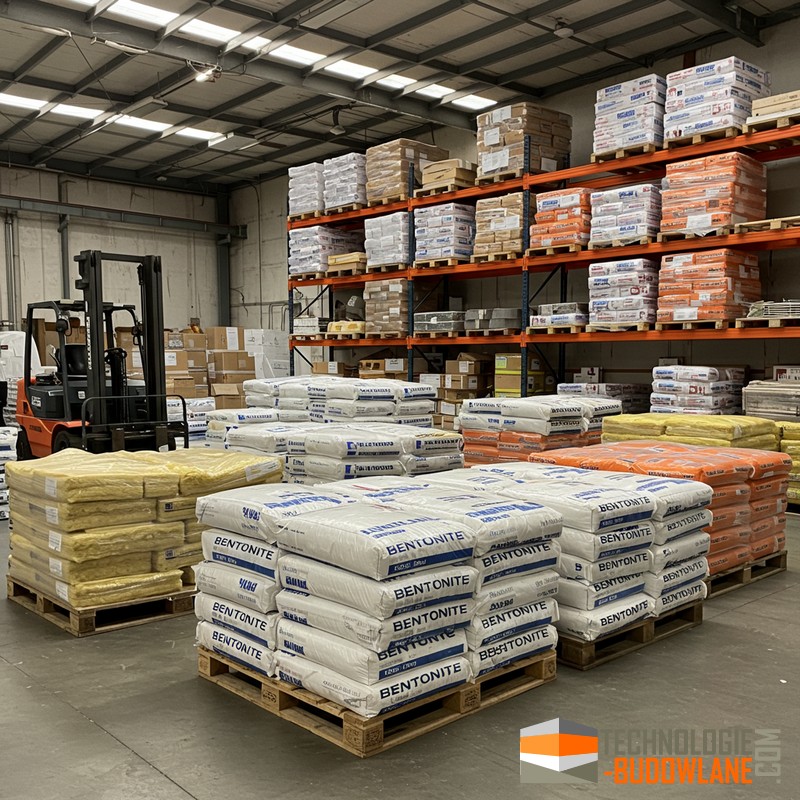

Bentonit wiertniczy - płuczka bentonitowa

Płuczka wiertnicza bentonitowa to rodzaj płuczki wiertniczej, która składa się z bentonitu, wody i dodatków. Bentonit to naturalny minerał, który ma właściwości żelujące. Dzięki temu płuczka bentonitowa jest bardzo gęsta i ma dobre właściwości filtracyjne, np. Bentonitowa płuczka wiertnicza ULTRA GEL

Płuczka bentonitowa jest stosowana w wielu rodzajach wierceń, w tym w wierceniach otworów wiertniczych, studni, szybów i tuneli. Płuczka bentonitowa pełni kilka ważnych funkcji, w tym:

• Chroni ściany otworu wiertniczego przed osuwaniem się gruntu.
• Wynosi z otworu wiertniczego urobek.
• Chroni przed zanieczyszczeniem otworu wiertniczego.

Płuczka bentonitowa jest przygotowywana poprzez zmieszanie bentonitu z wodą. Do bentonitu można również dodać dodatki, które poprawiają jej właściwości, np.:

• Polimeryzację - dodatki polimeryzacyjne zwiększają lepkość płuczki bentonitowej, co poprawia jej właściwości filtracyjne.
• Zwiększenie gęstości - dodatki zwiększające gęstość płuczki bentonitowej poprawiają jej właściwości stabilizujące.
• Zmniejszenie lepkości - dodatki zmniejszające lepkość płuczki bentonitowej ułatwiają jej przepływ przez wąskie przestrzenie.

Płuczka bentonitowa jest usuwana z otworu wiertniczego po zakończeniu wierceń. Usuwanie płuczki bentonitowej może być procesem czasochłonnym i kosztownym.

Zalety i wady płuczki bentonitowej

Zalety płuczki bentonitowej

• Dobre właściwości filtracyjne - płuczka bentonitowa jest bardzo gęsta i ma dobre właściwości filtracyjne, co zapobiega zanieczyszczaniu otworu wiertniczego.
• Dobre właściwości stabilizujące - płuczka bentonitowa ma dobre właściwości stabilizujące, co zapobiega osuwaniu się gruntu wokół otworu wiertniczego.
• Łatwa w przygotowaniu - płuczka bentonitowa jest łatwa w przygotowaniu, co obniża koszty wierceń.

Wady płuczki bentonitowej

• Cena płuczki bentonitowje.
• Trudne usuwanie - płuczka bentonitowa jest trudna do usunięcia z otworu wiertniczego, co może być procesem czasochłonnym i kosztownym.
• Możliwość zanieczyszczenia środowiska - płuczka bentonitowa może zanieczyszczać środowisko, dlatego należy ją usuwać w sposób bezpieczny dla środowiska.
