Siatka do zbrojenia warstwy bitumicznej

Siatka do zbrojenia warstwy bitumicznej i ochrony przed spękaniami odbitymi jest specjalistycznym materiałem geosyntetycznym stosowanym w inżynierii drogowej w celu zwiększenia trwałości nawierzchni asfaltowych. Jej głównym zadaniem jest wzmocnienie warstw bitumicznych oraz skuteczna ochrona przed powstawaniem i propagacją spękań odbitych, które są wynikiem ruchów podłoża, zmian temperatury oraz obciążeń dynamicznych od ruchu pojazdów.

Charakterystyka techniczna siatki do zbrojenia warstwy bitumicznej i ochrony przed spękaniami odbitymi

• Materiał:

  • Włókna szklane o wysokiej wytrzymałości na rozciąganie.

  • Włókna polimerowe (poliester, polipropylen) o odpowiednich właściwościach mechanicznych.

  • Siatki często pokryte są warstwą bitumiczną, co poprawia ich przyczepność do warstw asfaltowych.

  • Wybrane produkty: Siatka do nawierzchni bitumicznych GLASSTAR oraz GEOGRID 120

• Wytrzymałość na rozciąganie:

  • Zakres wytrzymałości od 20 kN/m do 200 kN/m, w zależności od specyfikacji i zastosowań.

• Moduł sprężystości:

  • Wysoki moduł sprężystości, zapewniający efektywne przenoszenie naprężeń i ograniczanie deformacji nawierzchni.

• Struktura:

  • Siatka o równomiernym rozkładzie oczek, umożliwiająca wnikanie mieszanki mineralno-asfaltowej i tworzenie jednorodnej warstwy konstrukcyjnej.

Mechanizm działania:

• Redukcja spękań odbitych:

  • Siatka działa jako warstwa wzmacniająca, która przejmuje naprężenia powstające w nawierzchni, przeciwdziałając powstawaniu nowych spękań i propagacji istniejących.

• Poprawa integralności nawierzchni:

  • Zapewnia lepsze związanie między warstwami asfaltowymi, zwiększając ich jednorodność i wytrzymałość.

• Rozkład naprężeń:

  • Równomierne rozproszenie naprężeń na większej powierzchni, co zmniejsza koncentracje naprężeń prowadzące do uszkodzeń.

Zastosowanie:

• Budowa nowych nawierzchni:

  • Wzmocnienie warstw asfaltowych w konstrukcjach drogowych, lotniskowych i parkingowych.

  • Zapobieganie powstawaniu spękań wywołanych osiadaniem podłoża lub różnicami temperatur.

• Renowacja i remonty nawierzchni:

  • Modernizacja istniejących dróg poprzez nakładanie nowych warstw asfaltowych na uszkodzone nawierzchnie.

  • Zapobieganie przenoszeniu spękań z niższych warstw do nowych warstw nawierzchni.

• Miejsca o zwiększonym obciążeniu:

  • Skrzyżowania, zjazdy, miejsca hamowania i przyspieszania, gdzie nawierzchnia jest narażona na intensywne obciążenia.

Korzyści ze stosowania siatek do zbrojenia warstw bitumicznych:

1. Zwiększona trwałość nawierzchni:

   • Wydłużenie żywotności nawierzchni poprzez redukcję potrzeby częstych napraw.

2. Redukcja kosztów utrzymania:

   • Obniżenie kosztów eksploatacyjnych dzięki dłuższym okresom między remontami.

3. Poprawa bezpieczeństwa:

   • Równa i stabilna nawierzchnia zwiększa komfort i bezpieczeństwo użytkowników dróg.

4. Ekonomia materiałowa:

   • Możliwość zastosowania cieńszych warstw asfaltowych bez utraty parametrów wytrzymałościowych.

Sposób instalacji:

1. Przygotowanie podłoża:

   • Oczyszczenie powierzchni:

     • Usunięcie luźnych fragmentów, zanieczyszczeń, kurzu i wilgoci.

   • Naprawa uszkodzeń:

     • Wypełnienie ubytków, wyrównanie nierówności.

2. Aplikacja warstwy klejącej:

   • Naniesienie lepiszcza:

     • Nałożenie emulsji asfaltowej lub asfaltu modyfikowanego w ilości zgodnej z zaleceniami producenta (zazwyczaj 0,6–1,2 kg/m²).

   • Zapewnienie odpowiedniej temperatury:

     • Lepiszcze powinno być aplikowane w odpowiednich warunkach, zapewniających jego właściwą przyczepność.

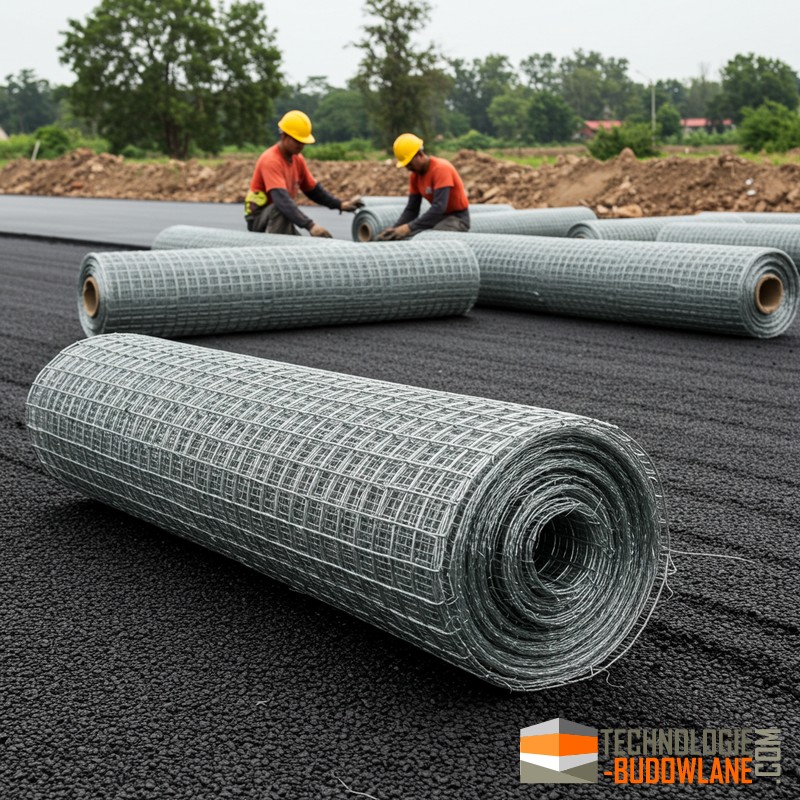

3. Układanie siatki:

   • Rozwijanie siatki:

     • Równomierne rozwijanie siatki na warstwie lepiszcza z lekkim naprężeniem, unikanie fałd i zmarszczeń.

   • Zakłady:

     • Zapewnienie zakładów między pasami siatki zgodnie z instrukcją (zazwyczaj 10–20 cm w kierunku poprzecznym, 15–30 cm w kierunku wzdłużnym).

   • Dociskanie:

     • Delikatne dociskanie siatki do podłoża, np. poprzez przetoczenie lekkim walcem gumowym, w celu zapewnienia pełnego kontaktu z lepiszczem.

4. Nakładanie warstwy asfaltowej:

   • Bezpośrednie układanie mieszanki:

     • Ułożenie mieszanki mineralno-asfaltowej bezpośrednio na siatce.

   • Grubość warstwy:

     • Warstwa powinna mieć odpowiednią grubość, aby zapewnić właściwe pokrycie siatki (zalecane minimum 4 cm).

   • Zagęszczanie:

     • Zagęszczenie warstwy zgodnie z obowiązującymi standardami technologicznymi.

Parametry techniczne (przykładowe):

(Dokładne parametry zależą od konkretnego produktu i producenta.)

Zgodność z normami i standardami:

• PN-EN 15381: Geosyntetyki – Właściwości wymagane do stosowania w nawierzchniach drogowych.

• Aprobaty techniczne i certyfikaty:

  • Produkt powinien posiadać niezbędne aprobaty techniczne, certyfikaty jakości oraz oznakowanie CE.

Uwagi eksploatacyjne:

• Warunki pogodowe podczas instalacji:

  • Unikać układania siatki podczas opadów atmosferycznych lub na mokrym podłożu.

  • Temperatura otoczenia powinna być zgodna z zaleceniami producenta.

• Przechowywanie:

  • Siatkę przechowywać w suchych, zacienionych miejscach, chroniąc przed promieniowaniem UV i uszkodzeniami mechanicznymi.

• Bezpieczeństwo:

  • Podczas instalacji przestrzegać zasad BHP, stosować odpowiednie środki ochrony osobistej.

Przykłady zastosowań:

1. Autostrady i drogi ekspresowe:

   • Zwiększenie trwałości nawierzchni na odcinkach o wysokim natężeniu ruchu.

2. Lotniska:

   • Wzmocnienie nawierzchni pasów startowych i dróg kołowania.

3. Drogi miejskie i lokalne:

   • Redukcja kosztów utrzymania poprzez wydłużenie okresów między remontami.

4. Obiekty przemysłowe:

   • Wzmocnienie nawierzchni w strefach wysokich obciążeń, np. na placach składowych, terminalach kontenerowych.

Podsumowanie:

Siatka do zbrojenia warstwy bitumicznej i ochrony przed spękaniami odbitymi jest istotnym elementem nowoczesnej inżynierii drogowej. Jej zastosowanie przekłada się na wydłużenie żywotności nawierzchni asfaltowych, redukcję kosztów eksploatacyjnych oraz poprawę komfortu i bezpieczeństwa użytkowników dróg. Wybór odpowiedniej siatki oraz jej prawidłowa instalacja zgodnie z zaleceniami producenta i obowiązującymi normami są kluczowe dla osiągnięcia oczekiwanych efektów.

Siatka szklana do asfaltu to specjalistyczny materiał geosyntetyczny, wykonany z włókien szklanych o wysokiej wytrzymałości na rozciąganie i niskim wydłużeniu przy zerwaniu. Przeznaczona jest do zbrojenia warstw bitumicznych w nawierzchniach drogowych. Jej głównym celem jest zwiększenie trwałości i wytrzymałości nawierzchni asfaltowych poprzez redukcję i opóźnienie powstawania spękań oraz minimalizację propagacji istniejących uszkodzeń. Siatka szklana poprawia integralność strukturalną nawierzchni, efektywnie przenosząc naprężenia i przeciwdziałając deformacjom wywołanym obciążeniami ruchu oraz czynnikami termicznymi.
