Siatka geotechniczna

Wersja do druku Poleć znajomemu

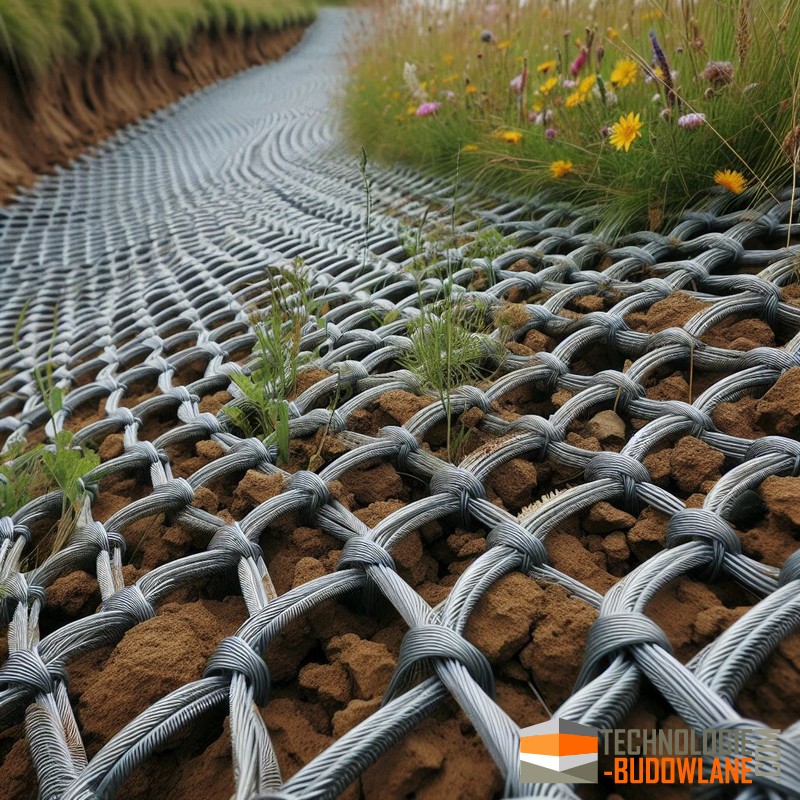

Siatka geotechniczna to specjalny rodzaj geosyntetyku, czyli materiału syntetycznego o szerokim zastosowaniu w budownictwie i inżynierii geotechnicznej. Wykonana jest najczęściej z polimerów, takich jak polipropylen, poliester lub polietylen, co zapewnia jej wysoką wytrzymałość, odporność na działanie czynników atmosferycznych i chemicznych oraz trwałość.

Siatka geotechnicznaBudowa i rodzaje siatek geotechnicznych

Siatki geotechniczne mogą mieć różną budowę i właściwości, zależnie od przeznaczenia. Wyróżniamy m.in.:

  • Siatki jednoosiowe: charakteryzują się większą wytrzymałością w jednym kierunku, co sprawia, że są idealne do wzmacniania konstrukcji pod kątem określonych obciążeń.
  • Siatki dwuosiowe: posiadają równomierne właściwości wytrzymałościowe w obu kierunkach, co czyni je uniwersalnymi i łatwymi w montażu.
  • Siatki trójwymiarowe: tworzą przestrzenną strukturę, która zapewnia doskonałe wzmocnienie gruntu i stabilizację konstrukcji.

Zastosowanie siatek geotechnicznych

Siatki geotechniczne znajdują szerokie zastosowanie w różnych dziedzinach budownictwa, m.in.:

  • Budowa dróg: wzmacnianie podbudowy, ochrona przed erozją, stabilizacja nasypów.
  • Budowa kolei: zabezpieczenie nasypów, ochrona przed osuwiskami.
  • Budownictwo hydrotechniczne: wzmacnianie skarp, ochrona brzegów zbiorników wodnych.
  • Budownictwo podziemne: izolacja, drenaż.
  • Recykling odpadów: stabilizacja składowisk.

Zalety stosowania siatek geotechnicznych

https://www.technologie-budowlane.com/images/media/products/geosiatka_tegola_Xgrid.jpg

  • Wzmocnienie gruntu: zwiększenie nośności i stabilności podłoża.
  • Ochrona przed erozją: zapobieganie wypłukiwaniu i osuwaniu się gruntu.
  • Separacja warstw: zapobieganie mieszaniu się różnych materiałów.
  • Drenaż: odprowadzanie wody z konstrukcji.
  • Redukcja pęknięć: zwiększenie odporności na obciążenia.
  • Długa żywotność: odporność na działanie czynników atmosferycznych i chemicznych.
  • Łatwy montaż: możliwość stosowania w różnych warunkach.

Przykłady zastosowania siatki geotechnicznej

Budownictwo drogowe i kolejowe

  • Wzmocnienie podbudowy: Siatki geotechniczne umieszczane są pod warstwą nośną nawierzchni, co zwiększa jej wytrzymałość i zapobiega odkształceniom.
  • Stabilizacja nasypów: Siatki zapobiegają rozmywaniu i osuwaniu się nasypów drogowych i kolejowych, zwłaszcza w trudnych warunkach gruntowych.
  • Ochrona przed erozją: Siatki zabezpieczają skarpy przed działaniem wody i wiatru, co wydłuża żywotność dróg i linii kolejowych.

Budownictwo hydrotechniczne

Secugrid.HS.800.100.R6 geosiatka

  • Wzmocnienie skarp: Siatki geotechniczne zapobiegają osuwaniu się skarp zbiorników wodnych, kanałów i rzek.
  • Ochrona brzegów: Siatki stabilizują brzegi zbiorników wodnych i zapobiegają ich erozji.
  • Filtracja: Siatki służą jako filtry w systemach drenażowych, zatrzymując cząstki stałe i przepuszczając wodę.

Budownictwo ogólne

  • Fundamenty: Siatki geotechniczne wzmacniają podłoże pod fundamentami budynków, co zwiększa ich stabilność.
  • Ściany oporowe: Siatki stabilizują wypełnienie ścian oporowych, zapobiegając ich odkształceniom.
  • Dachy zielone: Siatki zabezpieczają warstwę drenażową na dachach zielonych.

Recykling i ochrona środowiska

  • Składowiska odpadów: Siatki stabilizują składowiska odpadów, zapobiegając ich rozprzestrzenianiu się.
  • Ochrona środowiska: Siatki służą do ochrony gleby i wód podziemnych przed zanieczyszczeniami.

Inne zastosowania geosiatki

  • Sport i rekreacja: Siatki wzmacniają boiska sportowe, korty tenisowe i inne obiekty rekreacyjne.
  • Rolnictwo: Siatki zapobiegają erozji gleby na polach uprawnych.

Siatki geotechniczne to niezwykle uniwersalne materiały, które znajdują zastosowanie w wielu dziedzinach budownictwa. Dzięki swoim właściwością przyczyniają się do zwiększenia trwałości i bezpieczeństwa konstrukcji.

Wybrane geosiatki

geokrata.na.skarpy

Typowe wytrzymałości geotkaniny poliestrowej PES stosowanej pod drogi

  • wytrzymałość obliczeniowa długoterminowa jednokierunkowa 100/25 kN/m
  • wytrzymałość obliczeniowa długoterminowa dwukierunkowa 100/100 kN/m



Geosiatki

GEOSIATKA

Geosiatki mogą być stosowane do zbrojenia warstwowego gruntów w skarpach, nasypach i fundamentach. Geosiatki stosowane do zbrojenia skarp nasypów i zboczy powodują podniesienie wytrzymałości gruntu poprzez zwiększenie stabilności strukturalnej. Zwiększenie nośności układu kompozytowego gruntu i geosyntetyka następuje poprzez przejmowanie naprężeń przez geosyntetyk. Geosiatki stabilizują grunt także poprzez poprawienie warunków wodnych.

Układanie geosiatek
Geosiatki układa się pasami na zakład, prostopadle do osi nasypów. Geosiatki rozwija się ręcznie lub za pomocą specjalnych ciągników. Szerokość pasm geosiatki dopasowuje się do szerokości przykrywanej powierzchni w taki sposób, aby nie było konieczności przycinania materiału. Długość rozkładanych pasów powinna być równa szerokości podstawy nasypu.

Łączenie pasów geosiatek
Pasy geosiatki lub geokraty mogą być łączone na zakład lub mogą być zszywane za pomocą linki o wysokiej wytrzymałości oraz mocowane do gruntu za pomocą stalowych klamer lub prętów zakończonych hakiem. W przypadku konieczności zszywania pasów geosiatki, materiał geosyntetyka powinien być rozłożony w taki sposób, aby sąsiednie pasma geosiatki lub geokraty zachodziły na siebie na szerokość trzech oczek w przypadku geokraty oraz na szerokość 20 cm w przypadku geosiatek o drobnych oczkach. Połączenie pasów geosiatki można wykonać przetykając linkę przez pary pokrywających się oczek. Linkę łączącą pasy geosiatki należy związać w węzeł w jednometrowych odstępach. Zaleca się stosowanie linki w kolorze czarnym, skręconą z trzech żyłek polietylenu o dużej gęstości (HDPE) i o wytrzymałości na rozrywanie ok. 2 kN. W przypadku mocowania geosiatki do ziemi za pomocą klamer lub haków, należy stosować stal w postaci prętów o grubości 6 do 12 mm.


zabezpieczenie kanału tzw. młynówki przy zbiorniku wodnym - system geosiatek i geokraty GEOWEB

budowa przewału bezpieczeństwa zbiornika wodnego - konstrukcja na bazie geosiatki i izolacyjnej maty bentonitowej, tzw. bentomaty

remont jazu na rzece Bystrzycy, przy zbiorniku w Zakrzówku - remont jazu w technologii DRIZORO oraz GEOWEB

Do pobrania

Cennik geosiatek

 1  2  Następne »

Geosiatka Neoweb GWS 075 to typowa geosiatka na skarpy, jest stosowana do wzmocnienia i ochrony skarp oraz stabilizacji gruntu. Składa się z wysokiej jakości włókien polipropylenowych o dużej wytrzymałości i odporności na działanie czynników atmosferycznych oraz promieniowanie UV. Geosiatka posiada otwory, które umożliwiają swobodny przepływ wody i drenaż powierzchniowy, co zapobiega erozji skarpy i zwiększa stabilność gruntu. Neoweb GWS 075 jest łatwa w montażu i może być stosowana w różnych warunkach geologicznych.

więcej »
