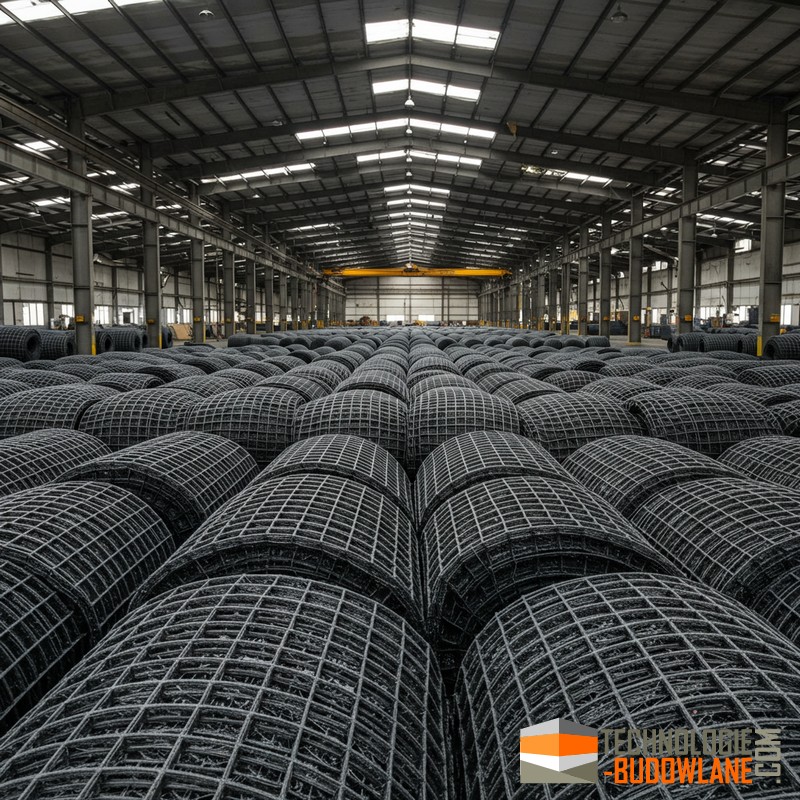

Siatki z włókien węglowych (CFRP) to zaawansowane kompozyty, które zrewolucjonizowały podejście do wzmacniania i napraw konstrukcji – zarówno w budownictwie, jak i w innych gałęziach przemysłu. Na bazie włókien węglowych dostępne są także geosiatki szklano węglowe,
węglowe taśmy, maty i siatki wzmacniające oraz taśmy węglowe do wzmacniania konstrukcji.
Właściwości siatek węglowych CFRP
Siatki z włókien węglowych charakteryzują się szeregiem unikalnych cech:
-
Wysoka wytrzymałość na rozciąganie: Włókna węglowe osiągają wartości rzędu 1000–1500 MPa, co czyni je idealnymi do przenoszenia dużych obciążeń przy minimalnej masie.
-
Duży moduł sprężystości: Typowe moduły elastyczności sięgają 200–250+ GPa, co przekłada się na bardzo wysoką sztywność materiału.
-
Niska waga: Gęstość CFRP wynosi około 1,6 g/cm³, dzięki czemu są one znacznie lżejsze od tradycyjnych rozwiązań stalowych, co jest korzystne w wielu zastosowaniach inżynieryjnych.
-
Odporność na korozję i czynniki chemiczne: W przeciwieństwie do stali, CFRP nie ulega korozji, nawet w agresywnych środowiskach, co zapewnia długotrwałą ochronę konstrukcji.
-
Doskonałe właściwości zmęczeniowe: Kompozyty te dobrze radzą sobie z cyklicznymi obciążeniami, co jest kluczowe w obiektach narażonych na drgania lub wibracje.
-
Izolacja elektryczna: Dzięki niskiej przewodności, CFRP mogą być wykorzystywane tam, gdzie wymagana jest izolacja od prądów elektrycznych.
-
Anizotropia właściwości: Właściwości mechaniczne są kierunkowe – maksymalna wytrzymałość występuje wzdłuż włókien, co pozwala na precyzyjne projektowanie wzmacniających elementów zgodnie z rozkładem naprężeń w konstrukcji.
Zastosowania i przykładowe sytuacje stosowania
1. Budownictwo inżynierskie
-
Wzmacnianie konstrukcji betonowych: Siatki CFRP są montowane na powierzchniach elementów betonowych (np. stropów, filarów, mostów) w celu zwiększenia nośności, zapobiegania powstawaniu pęknięć oraz poprawy odporności na drgania i obciążenia sejsmiczne.
-
Renowacja mostów i budynków: W starszych konstrukcjach, gdzie występują uszkodzenia lub degradacja betonu, zastosowanie CFRP pozwala na odbudowę integralności strukturalnej bez konieczności pełnej wymiany elementów konstrukcyjnych.
2. Przemysł motoryzacyjny i lotniczy
-
Elementy konstrukcyjne pojazdów: Dzięki bardzo wysokiej wytrzymałości i niskiej masie, CFRP są stosowane w produkcji części karoserii, elementów zawieszenia oraz innych komponentów, gdzie kluczowe są osiągi i oszczędność energii.
3. Sport i rekreacja
-
Sprzęt sportowy: Rowerowe ramy, kije golfowe, rakiety tenisowe – stosowanie CFRP pozwala na osiąganie wysokiej wytrzymałości przy zachowaniu bardzo niskiej wagi, co przekłada się na lepsze osiągi użytkowe.
4. Siatki zbrojeniowe drogowe
Siatki zbrojeniowe z włókien szklanych i węglowych przesączone asfaltem to zaawansowany materiał stosowany głównie w inżynierii drogowej. Te specjalistyczne siatki, dzięki swojej konstrukcji i właściwościom, odgrywają kluczową rolę w poprawie trwałości nawierzchni asfaltowych. Siatki do zbrojenia warstw nawierzchni asfaltowych, z włókien szklanych i węglowych, przesączona polimeroasfaltem o typowej wytrzymałości 120/200 kN/m.
- Glasstar - siatka drogowa z włókien szklanych
- Geosiatka XGrid FG
- Polyfelt PGM-G 100/100
- CARBOPHALT G - drogowa siatka szklano węglowa
5. Inne zastosowania
-
Inżynieria sejsmiczna: W rejonach narażonych na trzęsienia ziemi siatki CFRP wzmacniają elementy konstrukcyjne, zwiększając odporność budynków na dynamiczne obciążenia.
-
Elementy architektoniczne: Nowoczesne fasady, wielkoformatowe konstrukcje czy lekkie mosty mogą korzystać z zalet CFRP, łącząc funkcjonalność z estetyką.
Typowe parametry siatek CFRP
Przy projektowaniu i doborze siatek z włókien węglowych projektanci uwzględniają m.in. następujące parametry:
Parametr | Typowa wartość | Uwagi |
---|---|---|
Wytrzymałość na rozciąganie | 1000–1500 MPa | Zależnie od technologii produkcji |
Moduł sprężystości | 200–250+ GPa | Umożliwia projektowanie sztywnych elementów |
Gęstość | ~1,6 g/cm³ | Bardzo atrakcyjna relacja wytrzymałości do wagi |
Masa siatki (na m²) | 0,3–1,0 kg/m² | Dobierana w zależności od wymagań projektowych |
Grubość pojedynczych włókien | Zazwyczaj 5–10 μm | Wpływa na kierunkowość i dystrybucję naprężeń |
Wartości te mogą się różnić w zależności od konkretnego systemu produkcji oraz specyfikacji projektowych.

Rozwiązania alternatywne
W zależności od potrzeb projektowych i ekonomicznych, na rynku dostępne są także inne rozwiązania wzmacniające:
-
Siatki stalowe:
-
Zalety: Niski koszt, szeroka dostępność.
-
Wady: Większa waga, podatność na korozję.
-
-
Siatki z włókien szklanych (GFRP):
-
Zalety: Dobra odporność na korozję, lekkość.
-
Wady: Niższa wytrzymałość na rozciąganie w porównaniu do CFRP.
-
-
Siatki z włókien aramidowych (np. Kevlar):
-
Zalety: Bardzo wysoka odporność na uderzenia i ścieranie.
-
Wady: Wyższy koszt, specyficzne wymagania technologiczne przy obróbce.
-
-
Systemy hybrydowe: Łączą cechy CFRP z innymi kompozytami (np. GFRP lub włóknami szklanymi), co pozwala na optymalizację właściwości w zależności od konkretnej aplikacji.
Rozwiązanie | Zalety | Wady |
---|---|---|
Siatki stalowe | Niska cena, sprawdzona technologia | Wyższa waga, ryzyko korozji |
Siatki GFRP | Lekkość, dobra odporność na czynniki chemiczne | Niższa wytrzymałość mechaniczna niż CFRP |
Siatki aramidowe | Doskonała odporność na uderzenia | Wyższy koszt, trudności w obróbce |
Systemy hybrydowe | Możliwość dostosowania właściwości | Złożoność technologiczna i projektowa |
Podsumowanie
Siatki z włókien węglowych (CFRP) stanowią wyjątkowe rozwiązanie, gdy zależy nam na uzyskaniu najwyższej wytrzymałości przy minimalnym obciążeniu masowym. Ich zastosowanie w budownictwie, przemyśle motoryzacyjnym, lotnictwie czy sporcie wynika z unikalnych właściwości mechanicznych i odporności na czynniki środowiskowe. W projektach inżynierskich, gdzie kluczowe są długoterminowa trwałość i odporność na korozję, CFRP nadają się znakomicie do wzmacniania lub naprawy konstrukcji.
Alternatywne rozwiązania, takie jak siatki stalowe, GFRP czy aramidowe, oferują inne kompromisy między ceną, wagą i wytrzymałością, dlatego wybór odpowiedniego materiału zależy od specyfiki projektu, warunków eksploatacji oraz budżetu.
