Stabilizacja gruntu

Stabilizacja gruntu to proces polegający na poprawie właściwości mechanicznych i fizykochemicznych gruntu w celu zwiększenia jego nośności, trwałości oraz odporności na odkształcenia i wpływy środowiskowe. Jest to kluczowy etap w przygotowaniu podłoża pod różnego rodzaju konstrukcje inżynierskie, takie jak budynki, drogi, mosty czy linie kolejowe. Stabilizacja gruntu ma na celu przekształcenie gruntu o niewystarczających parametrach technicznych w materiał spełniający wymagania projektowe.

Metody stabilizacji gruntu

1. Stabilizacja mechaniczna:

• Zagęszczanie dynamiczne:

  • Opis: Wykorzystanie ciężkiego sprzętu (walce wibracyjne, ubijaki, płyty wibracyjne) do mechanicznego zagęszczenia gruntu poprzez redukcję jego porowatości.

  • Zastosowanie: Poprawa nośności i zmniejszenie osiadania gruntów niespoistych, takich jak piaski czy żwiry.

• Mieszanie mechaniczne:

  • Opis: Wymieszanie gruntu rodzimego z materiałami o lepszych właściwościach (np. kruszywo, piasek, żwir) w celu uzyskania jednorodnej warstwy o poprawionych parametrach.

  • Zastosowanie: Wzmacnianie gruntów spoistych i organicznych poprzez zmianę ich struktury granulometrycznej.

2. Stabilizacja chemiczna:

• Stabilizacja cementem:

  • Opis: Dodanie cementu portlandzkiego do gruntu i dokładne wymieszanie, co po uwodnieniu prowadzi do powstania wiązań cementowych między cząstkami gruntu.

  • Zastosowanie: Poprawa wytrzymałości na ściskanie i ścinanie gruntów niespoistych i słabo spoistych.

• Stabilizacja wapnem:

  • Opis: Wprowadzenie wapna palonego lub hydratyzowanego do gruntów spoistych, co powoduje reakcje chemiczne prowadzące do zmniejszenia plastyczności i poprawy nośności.

  • Zastosowanie: Wzmacnianie gruntów ilastych i gliniastych o wysokiej plastyczności.

• Stabilizacja popiołami lotnymi:

  • Opis: Dodatek popiołów lotnych, będących produktem ubocznym spalania węgla, które wchodzą w reakcje pucolanowe z wapnem lub cementem, poprawiając właściwości mechaniczne gruntu.

  • Zastosowanie: Wzmacnianie gruntów spoistych i niespoistych, jednocześnie wykorzystując materiały odpadowe.

• Stabilizacja siarczanem żelaza, chlorkiem wapnia i innymi solami:

  • Opis: Użycie soli rozpuszczalnych w wodzie, które wchodzą w reakcje chemiczne z gruntami, zmieniając ich właściwości.

  • Zastosowanie: Poprawa nośności i redukcja osiadania w specyficznych warunkach gruntowych.

3. Stabilizacja za pomocą geosyntetyków:

• Geowłókniny:

  • Opis: Materiały tekstylne o określonych właściwościach filtracyjnych i separacyjnych.

  • Zastosowanie: Oddzielenie różnych warstw gruntu, wzmocnienie podłoża oraz poprawa drenażu.

• Geosiatki:

  • Opis: Siatki polimerowe o wysokiej wytrzymałości na rozciąganie.

  • Zastosowanie: Wzmacnianie gruntów poprzez przejmowanie naprężeń i ograniczanie deformacji.

• Geokraty (geokomórki):

  • Opis: Trójwymiarowe struktury komórkowe wykonane z tworzyw sztucznych.

  • Zastosowanie: Stabilizacja skarp, nasypów i podłoża drogowego poprzez wypełnienie komórek kruszywem lub gruntem.

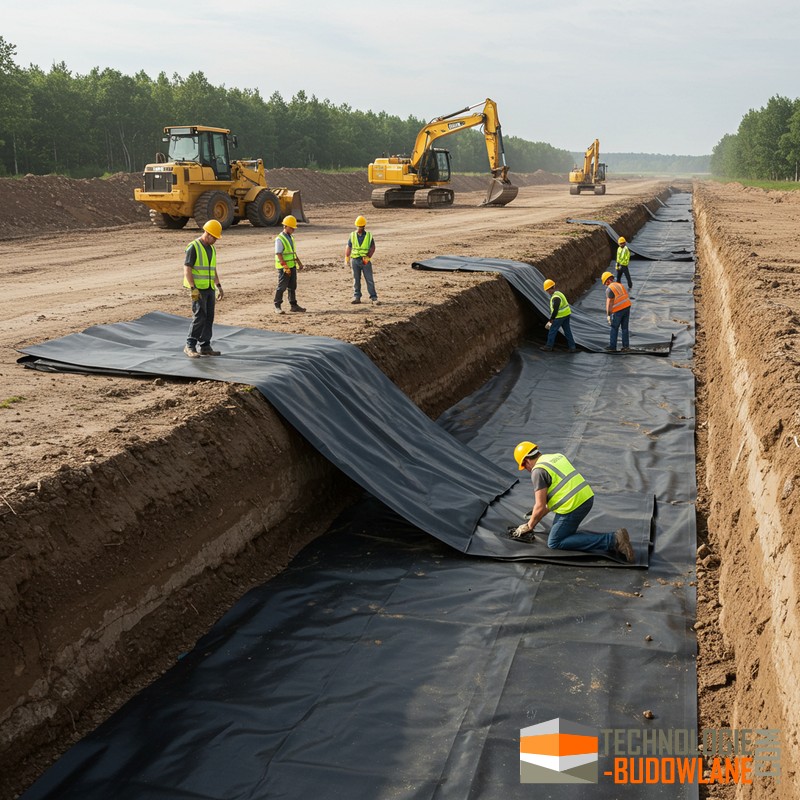

• Geomembrany:

  • Opis: Nieprzepuszczalne folie z tworzyw sztucznych.

  • Zastosowanie: Izolacja przeciwwilgociowa i przeciwwodna, zapobieganie migracji zanieczyszczeń.

4. Iniekcje gruntowe:

• Iniekcje niskociśnieniowe:

  • Opis: Wprowadzanie pod ciśnieniem zaczynu cementowego lub żywicznego w celu wypełnienia pustek i pęknięć w gruncie.

  • Zastosowanie: Uszczelnianie i wzmacnianie gruntów skalistych i niespoistych.

• Iniekcje wysokociśnieniowe (jet grouting):

  • Opis: Technologia polegająca na rozbijaniu struktury gruntu i mieszaniu go z zaczynem cementowym przy użyciu strumienia pod wysokim ciśnieniem.

  • Zastosowanie: Tworzenie kolumn cementowo-gruntowych zwiększających nośność podłoża.

Kryteria wyboru metody stabilizacji

• Charakterystyka gruntu:

  • Granulacja i skład mineralny.

  • Wilgotność naturalna i poziom wód gruntowych.

  • Właściwości fizykochemiczne (np. plastyczność, skłonność do pęcznienia).

• Warunki obciążenia:

  • Rodzaj i wielkość obciążeń stałych i zmiennych.

  • Wymagania dotyczące osiadań i odkształceń.

• Warunki środowiskowe:

  • Temperatura i wilgotność otoczenia.

  • Obecność agresywnych związków chemicznych.

• Dostępność materiałów i zasobów:

  • Lokalna dostępność spoiw i sprzętu.

  • Koszty materiałów i robocizny.

Procedura stabilizacji gruntu (przykład stabilizacji cementem)

1. Przygotowanie podłoża:

   • Usunięcie warstwy humusowej, korzeni i innych materiałów organicznych.

   • Wyrównanie terenu i usunięcie większych nierówności.

2. Rozsypywanie spoiwa:

   • Równomierne rozprowadzenie cementu na powierzchni gruntu w ilości obliczonej na podstawie projektowanej mieszanki.

   • Dawka cementu: Zazwyczaj od 3% do 10% masy suchego gruntu.

3. Mieszanie gruntu ze spoiwem:

   • Mechaniczne wymieszanie gruntu z cementem na głębokość projektowanej warstwy (np. 25 cm) przy użyciu mieszalników ciągnikowych lub recyklerów.

   • Zapewnienie jednorodności mieszanki.

4. Regulacja wilgotności:

   • Dostosowanie wilgotności mieszanki do wilgotności optymalnej dla maksymalnego zagęszczenia (wg próby Proctora).

   • Dodanie wody lub odsączenie nadmiaru wilgoci.

5. Zagęszczanie:

   • Zagęszczenie mieszanki przy użyciu walców statycznych i wibracyjnych, aż do osiągnięcia wymaganego wskaźnika zagęszczenia (np. ≥ 98% Proctora).

   • Kontrola zagęszczenia: Badania polowe metodami sondowania lub płytą statyczną.

6. Profilowanie i wykończenie:

   • Nadanie warstwie stabilizowanej wymaganego profilu i spadków.

   • Wygładzenie powierzchni eliminujące nierówności.

7. Pielęgnacja:

   • Ochrona świeżo stabilizowanej warstwy przed wysychaniem poprzez zraszanie wodą lub zastosowanie membran pielęgnacyjnych.

   • Czas pielęgnacji: Zazwyczaj 7 dni, w zależności od warunków atmosferycznych.

Kontrola jakości

• Badania laboratoryjne:

  • Określenie optymalnej wilgotności i maksymalnej gęstości suchej mieszanki (próba Proctora).

  • Badania wytrzymałości na ściskanie próbek stabilizowanego gruntu (normowe kostki lub walce).

• Badania polowe:

  • Kontrola jednorodności mieszania i równomierności rozsypania spoiwa.

  • Pomiar gęstości i wilgotności mieszanki po zagęszczeniu.

  • Monitorowanie równości i profilu warstwy.

• Dokumentacja techniczna:

  • Sporządzanie dzienników budowy z zapisami parametrów technicznych i warunków wykonania.

  • Protokoły badań laboratoryjnych i polowych.

Zastosowanie stabilizacji gruntu

• Budownictwo drogowe:

  • Podbudowy i nawierzchnie dróg o różnym obciążeniu ruchu.

  • Stabilizacja nasypów i skarp drogowych.

• Fundamentowanie:

  • Wzmocnienie podłoża gruntowego pod budynki i konstrukcje inżynierskie.

  • Redukcja osiadań fundamentów.

• Budownictwo hydrotechniczne:

  • Uszczelnianie i wzmacnianie wałów przeciwpowodziowych, zapór i grobli.

• Budownictwo kolejowe:

  • Stabilizacja podtorza i nasypów kolejowych.

• Inne zastosowania:

  • Stabilizacja terenów osuwiskowych.

  • Przygotowanie platform wiertniczych i placów składowych.

Zalety stabilizacji gruntu

• Zwiększenie nośności i wytrzymałości gruntu.

• Redukcja kosztów poprzez wykorzystanie materiałów miejscowych.

• Skrócenie czasu budowy dzięki eliminacji konieczności wymiany gruntu.

• Poprawa jednorodności podłoża, co wpływa na trwałość konstrukcji.

• Ograniczenie wpływu warunków atmosferycznych na harmonogram prac.

Ograniczenia i uwagi

• Wpływ warunków pogodowych: Niskie temperatury i opady mogą negatywnie wpływać na proces wiązania spoiw i skuteczność stabilizacji.

• Rodzaj gruntu: Nie wszystkie grunty nadają się do stabilizacji wybranymi metodami (np. grunty organiczne, torfy).

• Kontrola środowiskowa: Należy uwzględnić wpływ stosowanych spoiw na środowisko naturalne i przestrzegać przepisów dotyczących ochrony środowiska.

• Koszty: Chociaż stabilizacja może być ekonomiczna, niekiedy koszty spoiw i specjalistycznego sprzętu mogą być wysokie.

Normy i wytyczne branżowe

• PN-EN 14227: "Mieszanki związane i niezwiązane z zastosowaniem spoiw hydraulicznych – Specyfikacje."

• PN-S-96012: "Drogi samochodowe – Podbudowy stabilizowane cementem."

• Instrukcje techniczne GDDKiA: Wytyczne dotyczące projektowania i wykonywania stabilizacji gruntów w budownictwie drogowym.

Stabilizacja gruntu jest nieodzownym elementem współczesnego budownictwa inżynieryjnego, pozwalającym na efektywne i ekonomiczne przygotowanie podłoża pod różnego rodzaju konstrukcje. Wybór odpowiedniej metody stabilizacji powinien być poprzedzony szczegółową analizą warunków gruntowych, wymagań projektowych oraz dostępnych zasobów. Prawidłowe zaprojektowanie i wykonanie procesu stabilizacji, zgodnie z obowiązującymi normami i wytycznymi, gwarantuje osiągnięcie pożądanych parametrów technicznych i długotrwałą eksploatację obiektu.
