Stabilizacja skarpy

Wersja do druku Poleć znajomemu

Stabilizacja skarpy polega na fizycznym zabezpieczeniiu skarpy przed jej erozją, czyli osuwaniem się. Osuwanie się skarp zachodzi pod wpływem grawitacji, gdy materiał z którego usypana jest skarpa traci swoją spoistość. Czynnikami, które przyspieszają erozję skarp jest woda i wiatr a także brak naturalnego zbrojenia gruntu czyli systemu korzeniowego roślin.

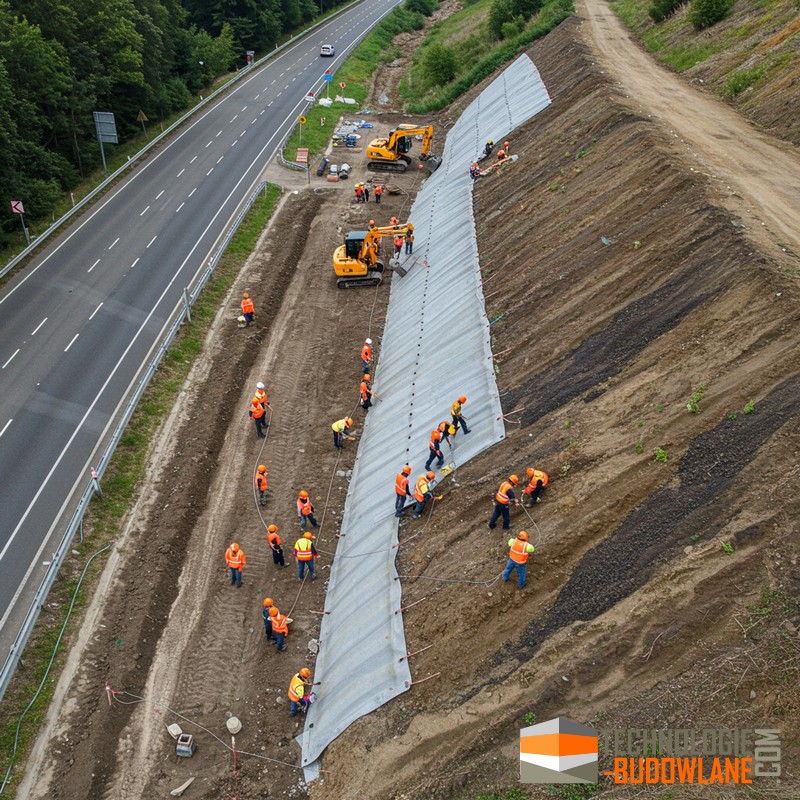

Stabilizacja skarpyCele stabilizacji skarpy

  • Zapewnienie bezpieczeństwa Utrzymanie stabilności zbocza minimalizuje ryzyko osuwisk i awarii, chroniąc życie oraz mienie użytkowników drogi, budynków i infrastruktury.

    • Geosiatka na skarpy - do wzmocnienia i ochrony skarp przed osuwaniem oraz do stabilizacji gruntu.

  • Ograniczenie erozji Zapobieganie degradacji gruntów przez opady deszczu, wiatr lub wypłukiwanie – efektywna ochrona przed utratą masy gruntowej.

    • Maty przeciwerozyjne - synetyczne i trwałe maty do ochrony przez erozją i niekontrolowanym spływem wody.

    • Biomata - biodegradowalna Biowłóknina z nasionami traw - przyspiesza rozwój darni. System korzeniowy trawy chroni przed erozją i stabilizuje skarpę.

  • Poprawa nośności gruntu Wzmocnienie struktury skarpy umożliwia lepsze rozłożenie obciążeń oraz zwiększenie odporności zbocza na zjawiska degradacyjne wynikające z czynników naturalnych i antropogenicznych.

    • Geokrata na skarpy - stosowana w celu wzmocnienia i zabezpieczenia skarp przed erozją oraz osunięciami.

  • Ochrona środowiska Stabilizacja zboczy ogranicza degradację terenów, co ma pozytywny wpływ na lokalny ekosystem oraz retencję wód opadowych w glebie.

Stabilizacja skarp - metody techniczne i naturalne

Stabilizacja skarp może obejmować zarówno metody mechaniczne, jak i naturalne. Do najczęściej stosowanych należą:

Metody mechaniczne

  • Wzmocnienie geosyntetykami

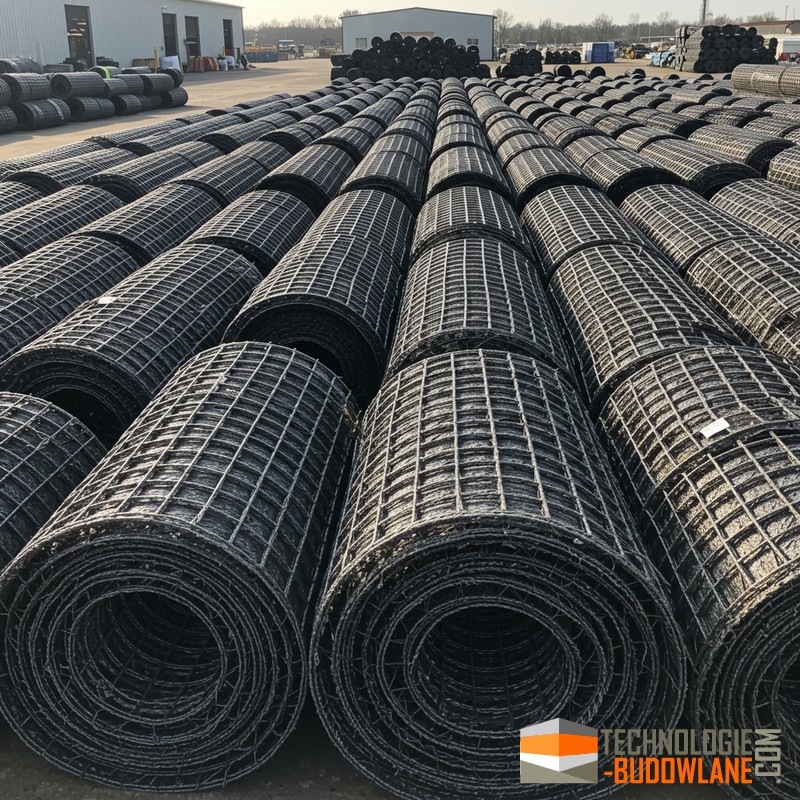

    • Geotkaniny i geowłókniny: Umożliwiają równomierne rozłożenie naprężeń wewnątrz skarpy poprzez zwiększenie spójności gruntu.Stabilizacja skarpy geosiatki

    • Geosiatki: Struktury siatkowe o dużych oczkach, wykonane z polimerów (polipropylen, poliester, HDPE) o wysokiej wytrzymałości na rozciąganie. Przeznaczone głównie do wzmacniania gruntu i rozkładu obciążeń.

    • Geokraty: Trójwymiarowe systemy komórkowe, które „zamykają” grunt, poprawiając jego nośność i stabilność.

  • Mury oporowe i palisady betonowe Konstrukcje oporowe (murki oporowe, palisady) wykonane z betonu, kamienia lub innych materiałów, które fizycznie zapobiegają przesuwaniu się mas gruntowych.

  • Palowanie (zbrojenie gruntowe) Technika polegająca na wbijaniu stalowych prętów lub „gniett” w skarpę, które następnie są betonowane, co tworzy wewnętrzny system zbrojeniowy zwiększający stabilność zbocza.

  • Gabiony Konstrukcje z siatek drucianych wypełnionych kamieniami lub innymi materiałami – stosowane jako murki lub okładzinę ochronną, które zapobiegają erozji i osuwiskom.

  • Torkretowanie (natryski betonowe) Szybko twardniejące natryski betonowe, które osłaniają wykopy lub skarpy, tworząc spójną warstwę ochronną na powierzchni.

Metody roślinne (bioinżynieria), metody naturalne

  • Biodegradowalne Biowłókniny. Biowłóknina z nasionami traw przyspieszają rozwój darni. System korzeniowy trawy powoduje stabilizację skarpy i ochronę przed erozją.

  • Zadrzewianie i obsadzenie roślinnością Rośliny o gęstym systemie korzeniowym, takie jak trawy, krzewy czy drzewa, stabilizują grunt naturalnie, poprawiając spójność masy gruntowej i ograniczając erozję.

  • Maty ochronne i biokontrola erozji Specjalistyczne maty z włókien naturalnych lub syntetycznych, które po umieszczeniu na skarpie wspomagają kolorytację roślin, jednocześnie chroniąc grunt przed wypłukiwaniem przez wodę.

https://www.technologie-budowlane.com/images/media/products/geokrata.na.skarpy.jpg

Dobór metody stabilizacji skarpy

Wybór konkretnej metody stabilizacji skarpy zależy od szeregu czynników:

  • Rodzaj i właściwości gruntu (ziemisty, gliniasty, piaszczysty).

  • Nachylenie i wysokość skarpy.

  • Warunki hydrologiczne (poziom wód gruntowych, intensywność opadów).

  • Obciążenia dynamiczne i statyczne (ruch drogowy, wibracje, obciążenia budowlane).

  • Wymagania dotyczące estetyki oraz ochrony środowiska.

W wielu przypadkach optymalne rezultaty osiąga się poprzez łączenie metod – na przykład, wykorzystanie geosyntetyków w połączeniu z obsadzeniem roślinnością pozwala na jednoczesne wzmocnienie mechaniczne i poprawę warunków retencyjnych skarpy.

Przykłady wdrożeń

  • Stabilizacja nasypów drogowych: Na drogach o wysokim natężeniu ruchu stosuje się geosyntetyki (geotkaniny, geogrids) wraz z konstrukcjami oporowymi, aby zapobiec osiadaniu i pękaniu drogi.

  • Umocnienie skarp przy budowie obiektów przemysłowych oraz mieszkalnych: Palowanie, gabiony i natryski betonowe są wykorzystywane przy stabilizacji wykopów i zboczy, zapewniając bezpieczeństwo inwestycji.

  • Bioinżynieria w terenach rekultywacyjnych: Projekty rewitalizacyjne przy wykorzystaniu nasadzeń roślinnych oraz mat ochronnych służą nie tylko stabilizacji skarp, ale również rekultywacji terenów zdegradowanych erozją.

Stabilizacja skarp jest kluczowym zagadnieniem w geotechnice, budownictwie drogowym i ogólnym, pozwalającym na zabezpieczenie naturalnych i sztucznych zboczy przed osuwiskami i erozją. W zależności od warunków gruntowych oraz specyfiki obciążenia, stosuje się różnorodne metody – od mechanicznych rozwiązań z wykorzystaniem geosyntetyków, soil nailingu, gabionów i murem oporowych, po metody roślinne i bioinżynieryjne. Kompleksowe podejście do stabilizacji skarp przekłada się nie tylko na bezpieczeństwo infrastruktury, ale również na ochronę środowiska naturalnego.

Wybór metody stabilizacji skarpy

Stabilizację skarpy można wykonać na kilka sposobów. Metoda jaką wybierzemy zależy od:

  • wysokości i kąta nachylenia skarpy - im wyższa i bardziej stroma jest skarpa tym ryzyko jej osuwania się i erozji jest wyższe.
  • rodzaju gruntu, z którego usypana jest skarpa - spoiste lub stabilne materiały np. zagęszczony tłuczeń nie będą tak podatne na osuwanie się jak piasek czy ziemia.
  • jej przeznaczenia - jeśli skarpa stanowi element konstrukcji np. drogi należy ją odpowiednio mocno zabezpieczyć, żeby jej uszkodzenia nie naruszyły drogi. Skarpy na terenach rekreacyjnych, które nie są elementami innych konstrukcji tylko stanowią element krajobrazu nie muszą być stabilizowane przy wykorzystaniu najmocniejszych rozwiązań.stabilizowanie_skarpy__1_.jpg
  • sposobu wykończenia powierzchni skarpy - skarpy, które mają być pokryte nasadzeniami (krzewy, drzewa) czy być zadarnione przy wykorzystaniu traw są dużo stabilniejsze i mniej podatne na erozję niż te skarpy, na których nie ma roślinności. Naturalny system korzeniowy stanowi swego rodzaju zbrojenie gruntu, które podnosi jego odporność na działanie wody i osiadanie gruntu.

Na podstawie powyższych czynników można wybrać kilka różnych sposobów ustabilizowania skarpy:

  • ułożenie geowłókniny i geosiatki komórkowej na zboczu skarpy - jest to sprawdzona metoda. Polega ona na ułożeniu na wyprofilowanej skarpie geowłókniny, a następnie rozłożeniu na niej odpowiedniej geosiatki komórkowej (geokraty). Następnie komórki geokraty wypełnia się materiałem końcowym, którym chcemy, żeby skarpa była pokryta. Rozwiązanie to pozwala ustabilizować i zabezpieczyć bardzo wysokie i strome zbocza. Istotne jest tutaj dobranie odpowiedniej geokraty. Ogólna zasada mówi, że im wyższa geokrata o gęstszej struturze komórkowej tym większą i bardziej stromą skarpę będzie mogła umocnić.
  • ułożenie siatki i geokraty na skarpie - rozwiązanie to jest analogiczne jak to z użyciem geowłókniny. Różnica polega na tym, że odpowiednio dobrana siatka (jako warstwa spodnia) zapewni lepszy rozrost roślinności, którą będzie można obsiać zbocze. Będziemy mogli zatem uzyskać efekt hybrydowej stabilizacji - zbrojenie gruntu będzie wykonane za pomocą geosyntetyków a wierzchnia warstwa ziemi uprawnej będzie mogła być obsiana trawami lub obsadzona krzewami i mniejszą roślinnością.
  • usypanie skarpy z wykorzystaniem muru oporowego - jest to najkoszotwniejsze rozwiązanie, ponieważ więże się ułożeniem od kilku do kilkunastu warstw geosiatki komórkowej jedna na drugiej. Rozwiązania takie stosuje się, gdy potrzebujemy zabezpieczyć najbardziej wymagające tereny - nasypy drogowe, zbocza przy jezdniach, mostach lub wokół budynków.
  • stabilizacja skarpy z wykorzystaniem materiałów biodegradowalnych - geosiatki i/lub biowłókniny z nasionami traw. Rozwiązania tego typu stają się obecnie coraz powszechniejsze ze względu na swój ekologiczny charakter. Wykorzystywane do tego celu są maty kokosowe, siatki jutowe, czy bardzo ciekawe biowłókniny z wszytymi nasionami traw.

Geosiatka na skarpy to rodzaj geosyntetycznego materiału, który znakomicie sprawdza się przy stabilizacji niestabilnych terenów, takich jak skarpy, zbocza czy nasypy. Dzięki swojej strukturalnej elastyczności oraz wysokiej wytrzymałości na rozciąganie, geosiatka wzmacnia strukturę gruntu, ograniczając jego osiadanie i rozmywanie spowodowane erozją.
