Tunele i stropodachy przykrywane gruntem

Tunele i stropodachy przykrywane gruntem to konstrukcje wymagające uszczelnianie poniżej poziomu gruntu.

Mata bentonitowa Voltex instalowany na stropie tunelu jest kontynuacją wcześniej ułożonych pasm pod fundamentem i na ścia­nach zewnętrznych, tak jak to opisano w poprzednich rozdziałach. Voltex na stropie należy układać ciemniej­szą stroną (tkaniną) do dołu, do powierzchni stropu be­tonowego.

W tym zastosowaniu wymagane jest przykrycie Voltexu warstwą betonu o grubości 20 cm lub zagęszczonego gruntu o grubości 45 cm.

4.1 Instalacja VOLTEX

Przed ułożeniem Voltexu należy rozsypać na całej po­wierzchni stropu warstwę granulatu bentonitowego (Waterstoppage), o grubości co najmniej 3 mm. Układanie Voltexu należy prowadzić od najniższego do najwyższego punktu, instalując go poprzecznie do spad­ku tak, aby otrzymać układ dachówkowy kolejnych pasm. Sąsiednie pasma należy łączyć na zakład min. 10 cm, a końcowe połączenia pasm ustawiać mijankowo (co najmniej 30 cm) (rys. A 4.1).

Krawędzie Voltexu na zakładach można spiąć zszywka-mi przemysłowymi, co wykluczy możliwość rozchylenia zakładów i wnikanie w nie gruntu podczas zasypywania.

Wszystkie przenikające instalacje należy, w miejscu sty­ku z Voltexem, oszpachlować Bentosealem, o grubości co najmniej 2 cm (rys. A 4.2).

Na krawędziach stropu Voltex należy założyć na wcze­śniej zainstalowany na ścianach, tworząc z nim zakład co najmniej 30 cm (rys. A 4.3).

Podczas zasypywania, grunt powinien być rozprowadza­ny przed sprzętem tak, aby koła poruszały się po war­stwie przykrywającego gruntu, a nie bezpośrednio po Voltexie. Przykrycie powinno zostać wykonane z gruntu lub kruszywa o uziarnieniu poniżej 25 mm. W celu za­pewnienia odpowiedniego docisku i ochrony, wymaga się, aby grubość warstwy gruntu wynosiła co najmniej 45 cm i aby została zagęszczona do stopnia zagęszcdzęnia powyżej 85% (rys. A 4.2).

W przypadku stosowania na powierzchni stropu tune­lu, jako obciążenia izolacji, płyty betonowej cieńszej niż 20 cm, powinno się stosować membrany Swelltite.



Rys. A 4.1. Izolowanie Voltexem tunelu wykonywanego w otwartym wykopie.

ZASADY  STOSOWANIA

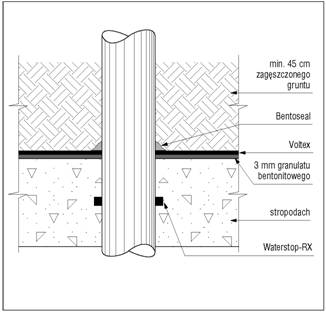

Rys. A 4.2. Szczegół przejścia przewodu instalacyjnego przez stropodach przykrywany gruntem.

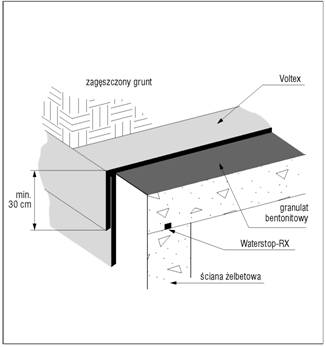

Rys. A 4.3. Szczeg?ół instalacji na stropie tunelu - pokrycie powierzchni stropu 3 mm warstwˆ granulatu bentonitowego przed ułożeniem Voltexu.


WARUNKI SPECJALNE

5.1 Silnie zanieczyszczone wody gruntowe

W nadmorskich rejonach przybrzeżnych, czy np. na te­renach zdegradowanych przez przemysł, wody grunto­we mogą zawierać wysokie stężenia soli lub innych związków chemicznych.

Jeśli podejrzewa się, że wody gruntowe są zanieczysz­czone w znacznym stopniu kwasami czy zasadami, albo przewodnictwo właściwe elektrolitu w roztworze wod­nym przekracza 106 S/m (np. wysokie stężenia soli), wo­dę pochodzącą z wyrobiska należy poddać badaniu.

W celu wykonania testów sprawdzających próbki wody gruntowej należy dostarczyć do dystrybutora Voltexu w czystym, nietłukącym pojemniku.

Po przeprowadzeniu badań sporządzany jest raport, określający stopień zanieczyszczenia wody gruntowej i jej wpływ na właściwości standardowego Voltexu oraz ewentualne specjalne zalecenia instalacyjne (np. dobór odpowiedniej odmiany Voltexu).
