Uciąglenie nawierzchni drogowej

Wersja do druku Poleć znajomemu

Uciąglenie nawierzchni drogowej to proces wzmacniania konstrukcji drogi, który ma na celu zwiększenie jej trwałości, odporności na obciążenia dynamiczne i zmienne warunki atmosferyczne. W praktyce polega on na integracji materiałów wzmacniających z warstwami asfaltowymi, co umożliwia lepsze rozłożenie naprężeń i zminimalizowanie ryzyka powstawania pęknięć. Poniżej przedstawiam szczegółowy przegląd technologii uciąglenia nawierzchni oraz korzyści płynących z jej zastosowania.

Uciąglenie nawierzchni drogowej z wykorzystaniem siatki drogowej do asfaltu wzmacniającej konstrukcję nawierzchni

Wzmocnienia nawierzchni drogowej poprzez zastosowanie siatki wzmacniającej w warstwie asfaltowej to innowacyjne rozwiązanie, które systematycznie zyskuje na popularności w budownictwie drogowym. Technika ta polega na umieszczeniu specjalnej siatki – wykonanej z materiałów o wysokiej wytrzymałości (np. stali galwanizowanej lub włókien syntetycznych) – w obrębie warstwy asfaltowej.

Uciąglenie nawierzchni drogowejRezultaty wzmocnienia i uciąglenia nawierzchni drogowej

Dzięki zastosowaniu geosiatki do uciąglennia nawierzchni drogowej dochodzi do:

  • Lepszego rozkładu obciążeń: Siatka pomaga przenosić naprężenia i redystrybuować ciężar pojazdów, co zapobiega lokalnym przeciążeniom.

  • Zwiększenia trwałości nawierzchni: Redukcja powstawania pęknięć oraz opóźnienie degradacji asfaltu pod wpływem zmiennych warunków termicznych i obciążeń dynamicznych.

  • Obniżenia kosztów eksploatacji: Mniejsza konieczność napraw i remontów dzięki zwiększonej żywotności drogi.

Wykonanie uciąglenia, wzmocnienia nawierzchni

  • Przygotowanie podłoża: Obejmuje oczyszczenie i wyrównanie powierzchni, co gwarantuje właściwe przywiązanie kolejnych warstw nawierzchniowych.

  • Nałożenie warstwy wiążącej: Warstwa ta pełni rolę łącznika, do którego dokładnie wtopiona zostanie siatka, zapewniając trwałe jej osadzenie.

  • Ułożenie siatki: Precyzyjne rozmieszczenie siatki zagwarantuje równomierną dystrybucję obciążeń, co minimalizuje koncentrację naprężeń.

  • Wylewka mieszanki asfaltowej: Wprowadzenie asfaltu wraz z wbudowaną siatką pozwala na utworzenie spójnej, jednorodnej struktury nawierzchni.

  • Wykończenie: Ostateczne zagęszczenie i wykończenie nawierzchni zapewniają jej gładkość, co wpływa zarówno na komfort jazdy, jak i trwałość drogi.

Materiały stosowane do uciaglenia nawierzchni bitumicznej

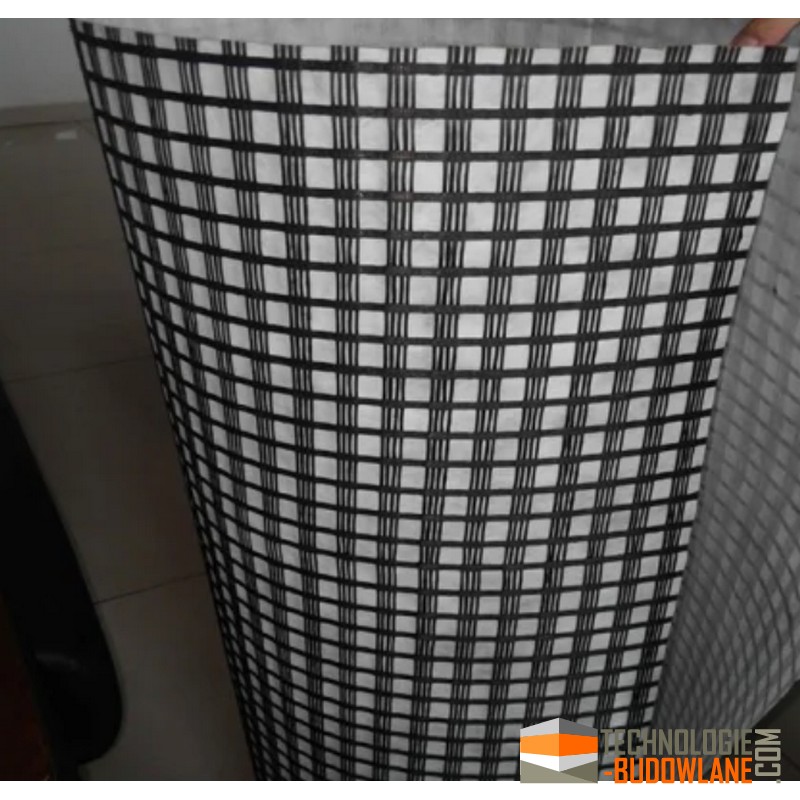

Materiały stosowane do uciąglenia nawierzchni bitumicznej mają na celu zwiększenie odporności nawierzchni na obciążenia, zmniejszenie podatności na pęknięSiatka przeciwspękaniowacia i poprawę stabilności strukturalnej. W praktyce wdrożenia technologii wzmacniania nawierzchni bitumicznych opierają się głównie na następujących kategoriach materiałów:

Siatki wzmacniające

  • Siatki szklane i siatki szklano węglowe

    • Charakterystyka: Wykonane z włókien szklanych i węglowych, odporne na korozję

    • Zalety: Zapewniają wysoką wytrzymałość mechaniczną i są idealne w warunkach dużych obciążeń statycznych.

    • Zastosowanie: Stosowane głównie w miejscach narażonych na znaczne naprężenia. Zbrojenie warstw bitumicznych

  • Siatki stalowe

    • Charakterystyka: Wykonane z wysokowytrzymałych drutów stalowych, często pokrytych powłokami antykorozyjnymi (np. ocynkowanymi).

    • Zalety: Zapewniają wysoką wytrzymałość mechaniczną i są idealne w warunkach intensywnego ruchu oraz dużych obciążeń. Odporne na drgania.

    • Zastosowanie: Stosowane głównie w drogach o dużym natężeniu ruchu oraz w miejscach narażonych na znaczne naprężenia.

  • Siatki polimerowe

    • Charakterystyka: Wykonane z włókien syntetycznych takich jak polipropylen czy poliester.

    • Zalety: Odporne na korozję, charakteryzują się lekkością oraz elastycznością. Doskonale rozkładają naprężenia w mieszance bitumicznej, co zmniejsza ryzyko powstawania pęknięć przy zmianach temperatur i obciążeniach dynamicznych.

    • Zastosowanie: Coraz częściej stosowane jako alternatywa dla siatek stalowych, szczególnie w regionach o agresywnych warunkach atmosferycznych.

Włókna dodawane bezpośrednio do mieszanki asfaltowej

  • Włókna szklane

  • Włókna bazaltowe

  • Włókna syntetyczne

    • Charakterystyka: Mogą to być włókna polipropylenowe, poliestrowe lub czasem nawet mieszanki z włóknami szklanymi.

    • Zalety: Wprowadzenie włókien do mieszanki asfaltowej poprawia spójność masy, zmniejsza skłonność do rozwijania mikropęknięć oraz poprawia odporność na zmęczeniowe uszkodzenia.

    • Zastosowanie: Stosowane głównie w nowoczesnych asfaltach modyfikowanych, gdzie włókna rozprowadzają naprężenia na poziomie mikrostrukturalnym.



Zbrojenie warstw bitumicznych

Modyfikatory bitumiczne (polimery)

  • Polimery modyfikujące bitumen

    • Charakterystyka: Do bitumu dodaje się modyfikatory takie jak SBS (styren-butadien-styren) czy inne elastomery.

    • Zalety: Choć nie tworzą one tradycyjnej siatki, modyfikatory te poprawiają elastyczność, spójność i odporność na starzenie się nawierzchni bitumicznej, działając komplementarnie do innych materiałów wzmacniających.

    • Zastosowanie: Używane powszechnie przy produkcji asfaltów modyfikowanych, gdzie wymagana jest zwiększona odporność na deformacje przy zmiennych warunkach termicznych oraz intensywnym ruchu.



Nowoczesne rozwiązania kompozytowe

  • Materiały kompozytowe, np. CARBOPHALT G - drogowa siatka szklano węglowa

    • Charakterystyka: Obejmują rozwiązania łączące zalety siatek stalowych i polimerowych lub integrowane systemy, które wykorzystują nanotechnologię i zaawansowane kompozyty.

    • Zalety: Umożliwiają optymalizację parametrów mechanicznych i trwałości nawierzchni poprzez synergiczne działanie różnych materiałów.

    • Zastosowanie: Obecnie aktywnie badane, szczególnie w projektach infrastrukturalnych, gdzie trwałość i odporność na ekstremalne warunki mają kluczowe znaczenie.



Zbrojenie warstw bitumicznych to jedna z metod wzmocnienie nawierzchni asfaltowych, technika inżynieryjna, która polega na wprowadzeniu materiałów wzmacniających do konstrukcji asfaltu, aby zwiększyć wytrzymałość, trwałość oraz odporność nawierzchni na zmienne warunki eksploatacyjne. Dzięki zastosowaniu odpowiednich rozwiązań zbrojeniowych możliwe jest skuteczne rozkładanie naprężeń wywołanych obciążeniami drogowymi, co pozwala na ograniczenie powstawania pęknięć i degradacji materiału.

więcej »

W celu ochrony nawierzchni drogowej przed spękaniami odbitymi stosuje się geosiatki drogowe w postaci siatki wzmacniającej z włókien szklanych powlekanych powłoką bitumiczną (bez włókniny) o wytrzymałości na rozciąganie w obu kierunkach odpowiednio: dla dróg o kategorii ruchu KR1 do KR4 ≥ 70 kN/m (droga powiatowa), oraz dla dróg o kategorii ruchu KR5 do KR6 ≥ 100 kN/m (droga krajowa). W obu przypadkach wydłużenie przy zerwaniu powinno wynosić ≤ 3%.

więcej »
