Umacnianie skarp

Umacnianie skarp ma na celu zapewnienie bezpieczeństwa, ochronę infrastruktury, zapobieganie erozji i poprawę estetyki. Umacnianie skarp to proces wzmacniania, stabilizacji i ochrony nachylonych terenów przed osuwaniem, erozją i nadmiernym działaniem czynników atmosferycznych. W praktyce stosuje się szereg metod, które można podzielić na rozwiązania mechaniczne, biologiczne oraz hybrydowe.

Rozwiązania i technologie używane przy umacnianiu skarp

• Rozwiązania mechaniczne

  • Mury oporowe: Budowa muru oporowego (np. z betonu, kamienia, bloczków gabionowych) pomaga przeciwdziałać sile ciężkości i zapobiegać osuwaniu się masy ziemi. W zależności od warunków mogą być stosowane murki tradycyjne, segmentowe lub systemy gabionowe.

    • Gabiony: Gabiony to konstrukcje wykonane z siatki metalowej, wypełnione kamieniami lub innym materiałem. Gabiony są stosowane na skarpach jako podpora i stabilizacja. Składowane w warstwach, tworzą solidną strukturę, która zapobiega osuwaniu się skarpy. Wykorzystuje się je do ochrony nabrzeży i skarp w zbiornikach wodnych, gdzie występuje duże falowanie.

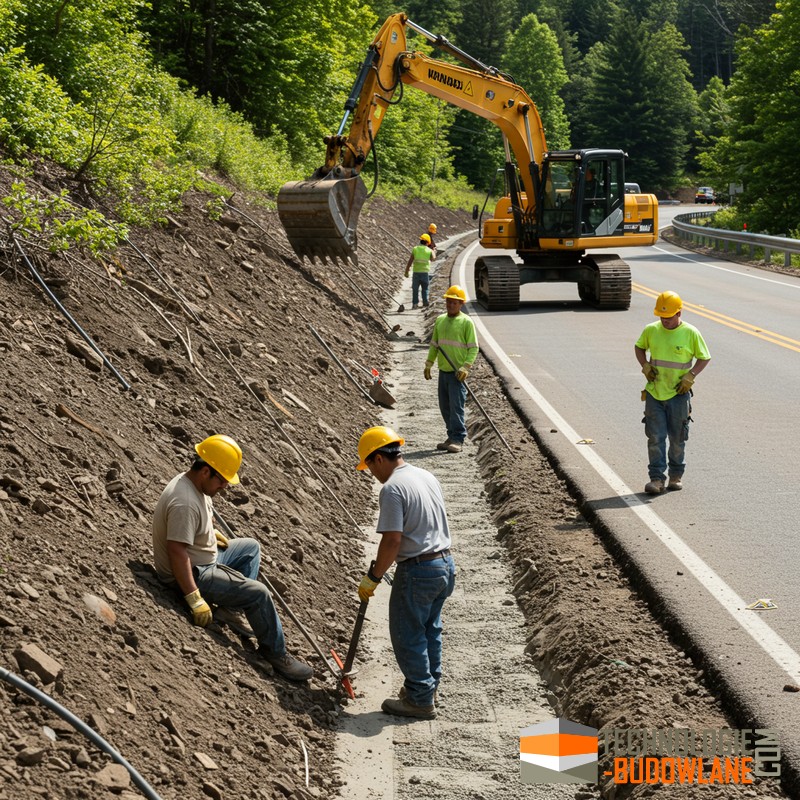

  • Kotwienie i palowanie: Technika polegająca na wprowadzaniu stalowych lub kompozytowych prętów (kotew, soil nail) w strukturę gruntu, co zwiększa jego spójność.

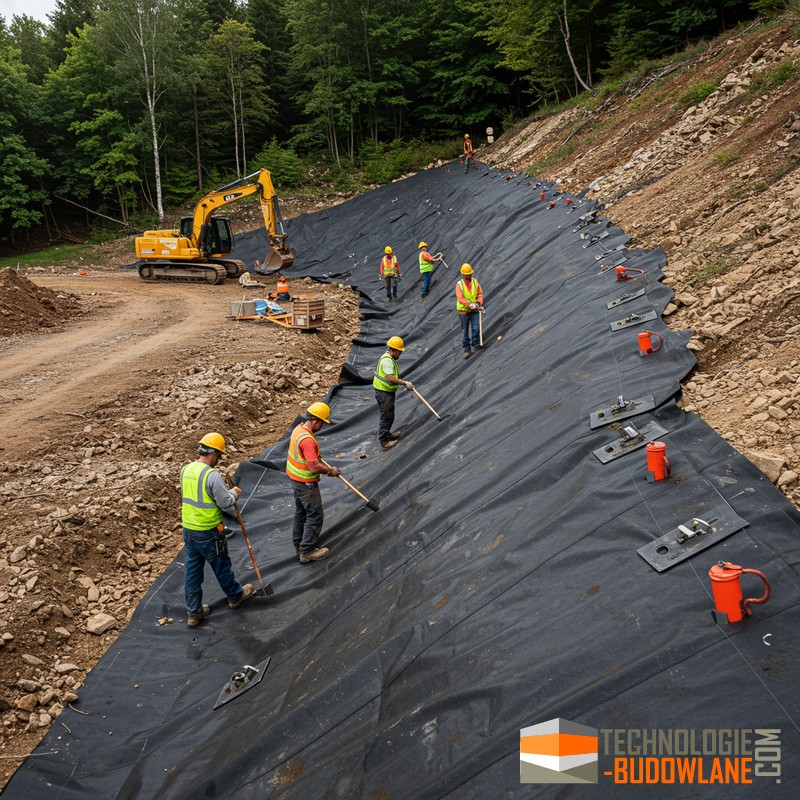

  • Geosyntetyki: Stosowanie geotkanin, geokrat czy geosiatek służy rozkładaniu nacisków i zwiększeniu odporności skarpy poprzez wzmocnienie struktury gruntu. Geosiatki płaskie są materiałami wykonanymi z tworzyw sztucznych, które są instalowane na skarpie w celu zwiększenia jej wytrzymałości. Geosiatki są rozciągane na skarpie i przymocowywane za pomocą kotew lub innych mocowań. Ich głównym zadaniem jest rozłożenie naprężeń i zwiększenie oporu skarpy wobec osuwania się.

    • Geosiatka na skarpy

    • Geokrata na skarpy

• Rozwiązania biologiczne i hybrydowe



  • Roślinność i ukorzenianie: Sadzenie roślin odpornych na suszę i intensywną erozję, w tym traw okrywowych czy krzewów, sprawia, że system korzeniowy stabilizuje grunt. Często stosuje się hydroseeding – metodę rozrzucania mieszaniny nasion, nawozów i dodatków utrzymujących wilgoć.

    • Maty biodegradowalne - ekologiczne siatki do ochrony przeciwerozyjnej. Mają różne postaci - od plecionej siatki po tkaninę. Wykorzystuje się do jej produkcji różne surowce biodegradowalne m. in. włókno kokosowe, jutowe, konopne itp.

  • Maty antyerozyjne i biodegradowalne: Maty wykonane z naturalnych włókien (np. kokosowych, jutowych), które tymczasowo zabezpieczają skarpy, wiążą glebę oraz sprzyjają revegetacji. Ulegają rozkładowi, jednocześnie wzbogacając glebę w materię organiczną, co jest dodatkowym atutem w podejściu ekologicznym.

    • Siatki przeciwerozyjne: Nazywane też matami przeciwerozyjnymi: mają postać przestrzennych mat o niedużej grubości (zazwyczaj do 2 cm). Swoją strukturą przypominają makaron. Zapewniają ochronę przed erozją spowodowaną spływem wód powierzchniowych. Układa się je na powierzchni skarp i kotwi szpilkami do podłoża.

• Uzupełniające rozwiązania inżynieryjne

  • Systemy drenażowe: Kluczowym elementem umacniania skarp jest skuteczne odprowadzanie wody. Wykonanie drenaży, rowów melioracyjnych, rur perforowanych czy systemów zbiorników retencyjnych pomaga zapobiegać nawodnieniu gruntu, które mogłoby obniżyć jego wytrzymałość.

    • Drenaż: Drenaż skarp polega na instalacji systemu odprowadzającego wodę z wnętrza skarpy. Może to obejmować układanie rur drenażowych, geokompozytów drenujących lub warstw żwirowych, które odprowadzają nadmiar wody i zmniejszają naprężenia wewnątrz skarpy.

  • Wzmocnienie powierzchniowe: Nakładanie warstw geowłóknin, żwiru lub skał naturalnych na powierzchnię skarpy może dodatkowo zabezpieczać grunt przed siłami erozyjnymi i spływami powierzchniowymi.

Każda metoda czy ich kombinacja musi być dostosowana do specyfiki terenu – rodzaju gruntu, kąta nachylenia skarpy, warunków klimatycznych oraz oczekiwanego czasu działania zabezpieczenia. W przypadku projektów infrastrukturalnych niezbędne jest przeprowadzenie szczegółowych badań geotechnicznych, by dobrać optymalne rozwiązania.

Materiały używane przy umacnianiu skarp

Przy umacnianiu skarp stosuje się szereg różnorodnych materiałów, które umożliwiają osiągnięcie optymalnej stabilizacji terenu przy jednoczesnej ochronie przed erozją. Dobór materiałów zależy od m.in. właściwości gruntu, kąta nachylenia, warunków hydrologicznych oraz klimatycznych. Oto przegląd najczęściej stosowanych materiałów:

• Geosyntetyki

  • Geotkaniny – cienkie, ale wytrzymałe materiały, służące do oddzielania, wzmacniania i filtracji. Umożliwiają równomierne rozłożenie obciążenia w masie gruntowej, zapobiegając rozlewaniu się gleby.

  • Geokraty – struktury o otwartej, siatkowej budowie, które zwiększają spójność gruntu, działając jak zbrojenie wewnętrzne, co jest szczególnie istotne przy skarpach o dużych obciążeniach.

  • Geowłókniny – stosowane zarówno w celu wzmocnienia podłoża, jak i zabezpieczenia przed erozją, często zintegrowane z systemami revegetacyjnymi.

• Materiały naturalne i biodegradowalne

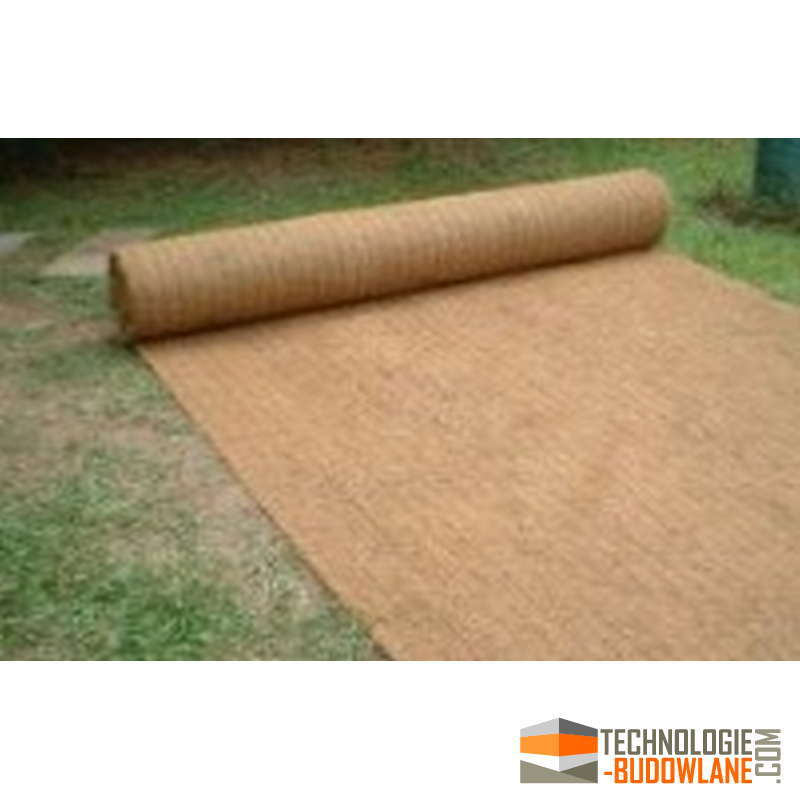

  • Maty antyerozyjne biodegradowalne – wykonane z naturalnych włókien (np. kokosowych, jutowych czy słomy). Zapewniają tymczasowe wzmocnienie, jednocześnie umożliwiając ukorzenianie się roślin, co stopniowo zastępuje rolę maty stałą ochroną terenu, np. mata kokosowa na skarpy

  • Biowłókniny z nasionami – łączą mechaniczne właściwości ochronne z funkcją zakorzeniania roślin, co sprzyja długoterminowej stabilizacji.



• Materiały mineralne

  • Kruszywa i żwir – używane do budowy otok, warstw drenażowych oraz zabezpieczeń powierzchniowych. Działają zarówno stabilizująco, jak i drenująco, odprowadzając wodę i zapobiegając zawilgoceniu.

  • Kamień naturalny – stosowany przy budowie murów oporowych oraz gabionów. Dzięki wysokiej masie kamień jest skutecznym zabezpieczeniem mechanicznym, które redukuje wpływ sił erozyjnych.

• Systemy konstrukcyjne i betonowe

  • Mury oporowe – wykonane z betonu, kamienia czy bloczków gabionowych. Stanowią trwałe oparcie dla skarpy, przeciwdziałając ruchom mas gruntowych.

  • Prefabrykowane elementy betonowe – np. płyty czy bloczki, mogą być stosowane jako część większych systemów umacniających skarpę lub jako elementy szalunku przy wykonywaniu murów oporowych.

• Systemy drenażowe

  • Rury perforowane i membrany drenażowe – instalowane w obrębie skarpy, umożliwiają kontrolowane odprowadzanie nadmiaru wody. Dobrze zaprojektowany system drenażowy jest kluczowy, ponieważ nadmierne nawodnienie gruntu może znacznie obniżyć wytrzymałość skarpy.

  • Koryta melioracyjne – utrzymanie właściwej gospodarki wodnej pomaga zapobiegać erozji poprzez kontrolę spływu powierzchniowego.

• Kotwy i systemy wzmacniające

  • Kotwy gruntowe (soil nails), pręty stalowe lub kompozytowe – wykorzystywane do wprowadzenia dodatkowego wsparcia do masy gruntowej. Wprowadzane w formie pionowych lub ukośnych elementów, zwiększają spójność skarpy i przeciwdziałają jej osuwaniu się.

  • Systemy osłonowe typu gabiony – kosze wypełnione kamieniem, które łączą zalety konstrukcji elastycznych i trwałych. Gabiony doskonale absorbują siły uderzeniowe oraz zmiany temperatur, co czyni je popularnym rozwiązaniem przy umacnianiu skarp.

Każde z tych rozwiązań może być stosowane samodzielnie lub w połączeniu, tworząc hybrydowe systemy, które zapewniają zarówno mechaniczne umocnienie, jak i wsparcie dla revegetacji. Dobór konkretnych materiałów oraz technologii zależy od specyfiki projektu inżynieryjnego oraz lokalnych uwarunkowań, a ich prawidłowe zastosowanie pozwala na osiągnięcie trwałego i stabilnego efektu.

Wybór odpowiedniej metody umacniania skarp zależy od wielu czynników, takich jak rodzaj gruntu, nachylenie skarpy, warunki hydrologiczne i budżet. Zazwyczaj przed przystąpieniem do prac związanych z umacnianiem

Geokrata na skarpy to siatka przestrzenna z tworzyw sztucznych, która służy do wzmacniania i stabilizacji skarp. Geokrata umożliwia wzmocnienie podłoża, co zapobiega osuwaniu się ziemi oraz poprawia odporność skarpy na erozję. Dzięki temu geokrata jest skutecznym rozwiązaniem dla utrzymania stabilności skarp, zarówno w przypadku małych jak i dużych projektów.
