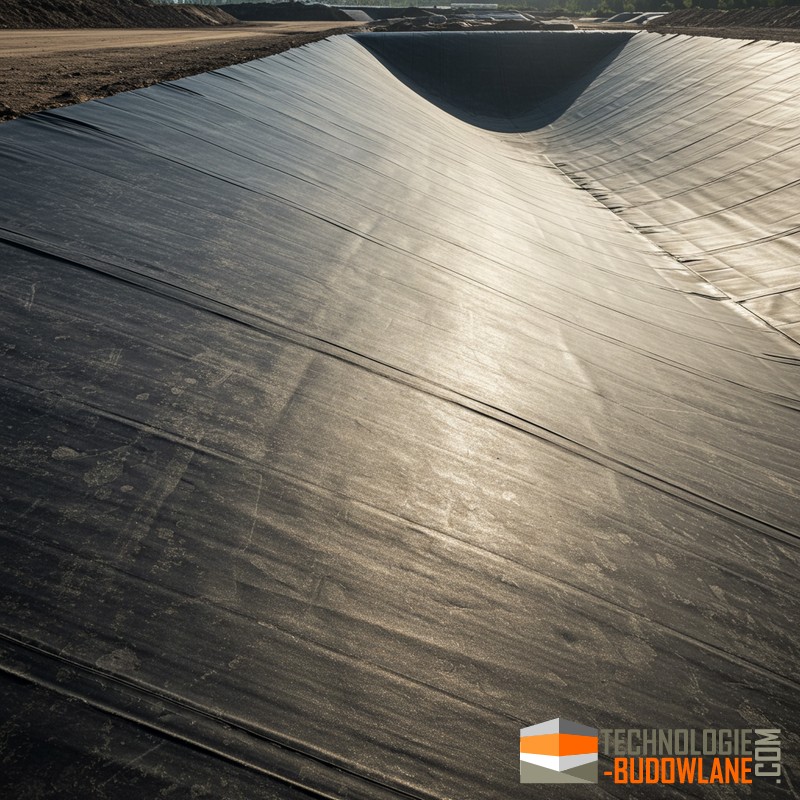

Uszczelnianie skarpy zbiornika wodnego

Uszczelnianie skarpy zbiornika wodnego chroni wały przed sufozją oraz w przypadku lokalizacji zbiornika na podłożu przepuszczalnym - chroni przed niekontrolowanymi ubytkami wody ze stawu lub zbiornika. Dobór właściwego uszczelnienia wpływa bezpośrednio na szczelność zbiornika oraz na jego bezpieczeństwo. Przykładowo - zastosowanie gładkiej geomembrany może powodować poślizg warstw gruntu na powierzchni geomembrany. Poprawnym rozwiązaniem jest stosowanie geomembrany dwustronnie teksturowanej albo stosowanie maty bentonitowej, która posiada duży współczynnik tarcia do gruntu nasypowego i podłoża.

Problemy i wyzwania uszczelnienia gruntowego zbiornika wodnego

Dlaczego uszczelnianie skarp jest tak ważne?

• Ochrona przed sufozją: Woda przenikająca przez skarpę może wypłukiwać drobne cząstki gruntu, co osłabia konstrukcję wału i może prowadzić do jego osunięcia lub zniszczenia. Uszczelnienie zapobiega temu procesowi.
• Minimalizacja strat wody: W przypadku zbiorników na podłożu przepuszczalnym, woda może swobodnie przenikać do gruntu. Uszczelnienie tworzy barierę, która zatrzymuje wodę w zbiorniku.
• Stabilność skarp: Odpowiednie uszczelnienie, zwłaszcza w połączeniu z geowłókniną, może zwiększyć stabilność skarp i zapobiec ich osuwaniu się.

Przykłady problemów i ich rozwiązania

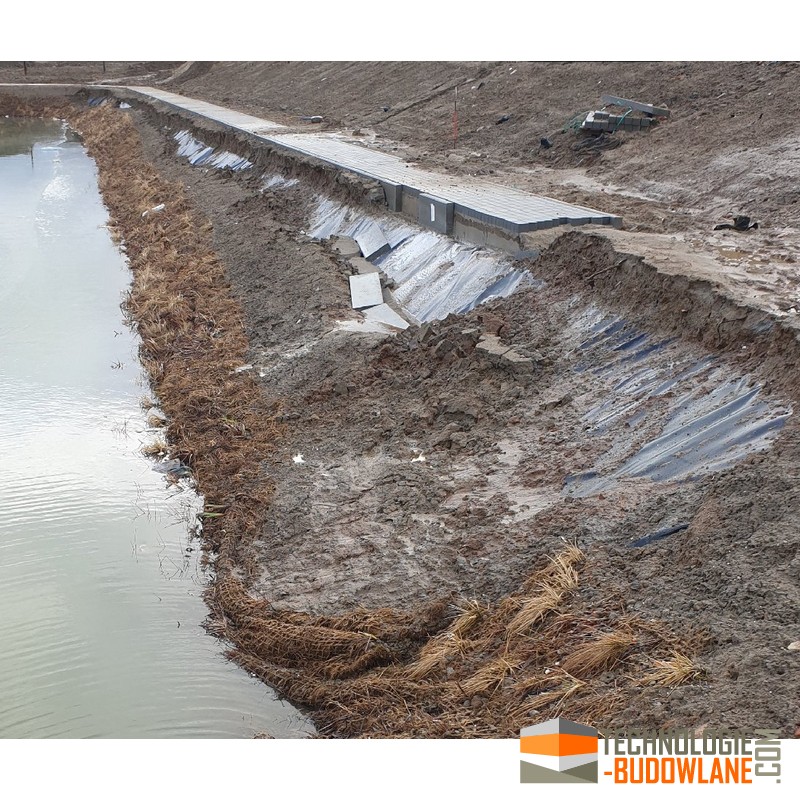

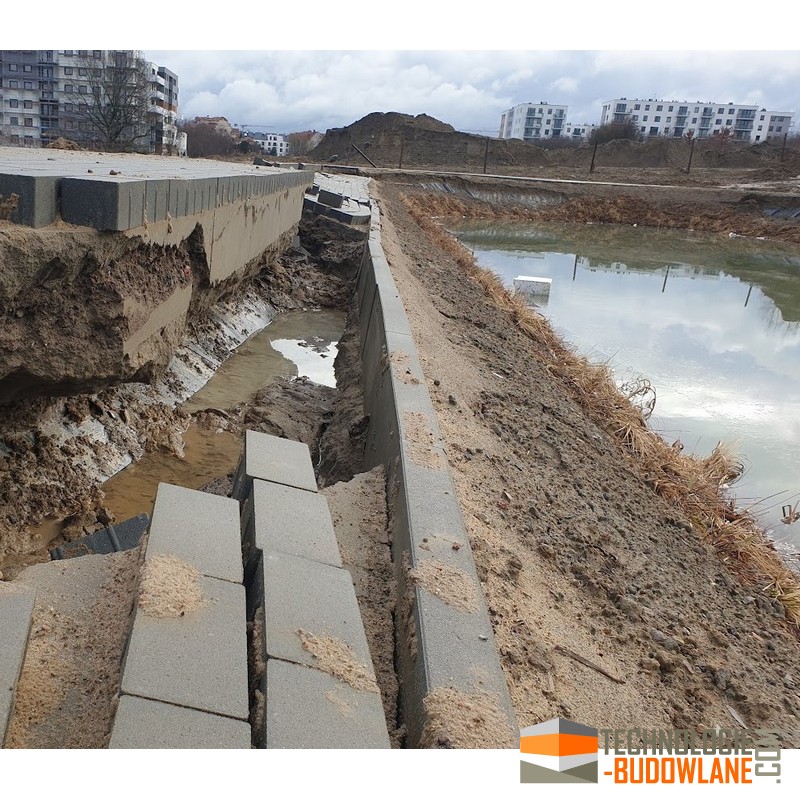

• Problem: Poślizg gruntu na gładkiej geomembranie na stromej skarpie - widoczne na fotografii z prawej strony.

  • Rozwiązanie: Zastosowanie geomembrany teksturowanej (jedno- lub dwustronnie), która zapewnia lepsze tarcie między membraną a gruntem, lub zastosowanie mat bentonitowych, które charakteryzują się wysokim współczynnikiem tarcia.
• Problem: Uszkodzenia mechaniczne geomembrany podczas zasypywania.
  • Rozwiązanie: Zastosowanie geowłókniny ochronnej pod i nad geomembraną, która chroni ją przed uszkodzeniami mechanicznymi. Staranne przygotowanie podłoża i zasypywanie.
• Problem: Nieszczelne zgrzewy geomembrany.
  • Rozwiązanie: Staranne wykonawstwo zgrzewów geomembrany przez wykwalifikowany personel, kontrola jakości zgrzewów (np. próby ciśnieniowe, próby szczelności).

Rodzaje uszczelnień skarp zbiorników wodnych gruntowych

Wybór materiału uszczelniającego ma kluczowe znaczenie. Oto kilka popularnych rozwiązań:

• Geomembrany: Są to syntetyczne membrany o niskiej przepuszczalności, wykonane z różnych polimerów (np. PEHD, PVC, EPDM).
  • Geomembrany gładkie: Są stosunkowo tanie, ale mają niską szorstkość, co może prowadzić do poślizgu gruntu na ich powierzchni, zwłaszcza na stromych skarpach. Z tego powodu rzadko stosuje się je samodzielnie na skarpach.
  • Geomembrany teksturowane (jedno- lub dwustronnie): Posiadają wytłoczoną strukturę, która zwiększa tarcie między membraną a gruntem, co zapewnia lepszą stabilność skarp. Są to obecnie najczęściej stosowane geomembrany do uszczelniania skarp.
  • Geomembrany z geowłókniną: Połączenie geomembrany z geowłókniną (z jednej lub obu stron) dodatkowo zwiększa tarcie i chroni membranę przed uszkodzeniami mechanicznymi.
• Maty bentonitowe (GCL): Mata bentonitowa geotechniczna to geosyntetyczny materiał, w którym warstwa bentonitu (naturalnej glinki o silnych właściwościach pęczniejących) jest zamknięta między warstwami geowłókniny lub geotekstyliów. Bentonit pęczniejąc w kontakcie z wodą, tworzy szczelną barierę. Maty bentonitowe charakteryzują się bardzo dobrym przyleganiem do podłoża i wysokim współczynnikiem tarcia, co czyni je idealnym rozwiązaniem do uszczelniania skarp, zwłaszcza na nierównym terenie. Mają również zdolność do samouszczelniania drobnych uszkodzeń.
• Uszczelnienia mineralne (glina, ił): Tradycyjne metody uszczelniania, polegające na ułożeniu warstwy gliny lub iłu. Są stosunkowo tanie, ale wymagają starannego wykonania i odpowiedniej grubości warstwy. Nie są tak elastyczne jak geomembrany i mogą być podatne na pękanie w wyniku osiadania gruntu.

Wybór uszczelnienia zbiornika ziemnego

Czynniki wpływające na wybór uszczelnienia zbiornika ziemnego / gruntowego

• Nachylenie skarpy: Im bardziej stroma skarpa, tym ważniejsze jest zastosowanie materiału o wysokim współczynniku tarcia (np. geomembrana teksturowana, mata bentonitowa).
• Rodzaj gruntu: Właściwości gruntu (np. nośność, przepuszczalność) mają wpływ na dobór uszczelnienia.
• Wielkość i głębokość zbiornika: Duże zbiorniki wymagają bardziej wytrzymałych i trwałych uszczelnień.
• Warunki środowiskowe: Należy uwzględnić m.in. wahania temperatury, promieniowanie UV, obciążenia mechaniczne.
• Budżet: Koszt różnych materiałów i metod uszczelniania może się znacznie różnić.

Wybór odpowiedniego uszczelnienia skarpy zbiornika wodnego jest kluczowy dla jego trwałości i bezpieczeństwa. Należy wziąć pod uwagę wiele czynników, takich jak nachylenie skarpy, rodzaj gruntu, wielkość zbiornika i warunki środowiskowe. Geomembrany teksturowane i maty bentonitowe są obecnie uważane za jedne z najskuteczniejszych rozwiązań do uszczelniania skarp, ze względu na ich wysoką szczelność, trwałość i stabilność. Warto skonsultować się z doświadczonym inżynierem hydrotechnikiem, który pomoże dobrać optymalne rozwiązanie dla konkretnego projektu.
