Wzmocnienie skarpy o małym i średnim nachyleniu

Przed przystąpieniem do wyboru odpowiedniej metody wzmocnienia skarpy, warto dokładnie przeanalizować jej parametry oraz warunki gruntowo-wodne. Skarpa o wysokości 1 m i szerokości podstawy 5 m wskazuje na stosunkowo łagodne nachylenie, jednak długość 50 m może wymagać zastosowania skutecznych rozwiązań zabezpieczających przed erozją, osuwaniem czy innymi niekorzystnymi zjawiskami.

Metody wzmocnienia skarpy o małym i średnim nachyleniu

Przykład - zabezpieczenie skarpy o nachyleniu 1 do 5 - wzmocnienie skarpy o długości 50 m, wysokości 1 m i szerokości podstawy 5 m

1. Biotechniczne metody umacniania

   • Obsiew trawą i roślinnością: Wysianie odpowiednio dobranych gatunków traw i roślin okrywowych o silnym systemie korzeniowym pomaga w stabilizacji powierzchniowej warstwy gruntu. Roślinność redukuje erozję wodną i wietrzną, a także poprawia estetykę terenu.

   • Biowłóknina - biodegradowlana mata z nasionami traw, przypspiesza rozwój darni i dodatkowo stabilizuje powierzchnię skarpy.

   • Nasadzenia krzewów i drzew: Rośliny drzewiaste z głębokim systemem korzeniowym, takie jak wierzby, olsze czy brzozy, dodatkowo wzmacniają skarpę, penetrując głębsze warstwy gruntu i zwiększając jego spoistość.

   • Faszynowanie: Użycie wiązek gałęzi (faszyn) ułożonych w poprzek skarpy, które przeciwdziałają erozji, zatrzymując spływające cząstki gleby i wspomagając rozwój roślinności.

2. Mechaniczne metody umacniania

   • Geosyntetyki

     • Geowłókniny: Przepuszczalne tkaniny polipropylenowe lub poliestrowe, które wzmacniają grunt, działając jako warstwa separacyjna i filtracyjna. Zapobiegają wypłukiwaniu cząstek gruntu przez wodę opadową.

     • Geotkaniny: Przepuszczalne geosyntetyki tkane, płaskie, z włókien PP oraz PES.

     • Geomaty: Trójwymiarowe struktury z tworzyw sztucznych, które stabilizują powierzchnię skarpy i wspomagają wzrost roślinności. Geomaty są szczególnie skuteczne na skarpach o niewielkim nachyleniu.

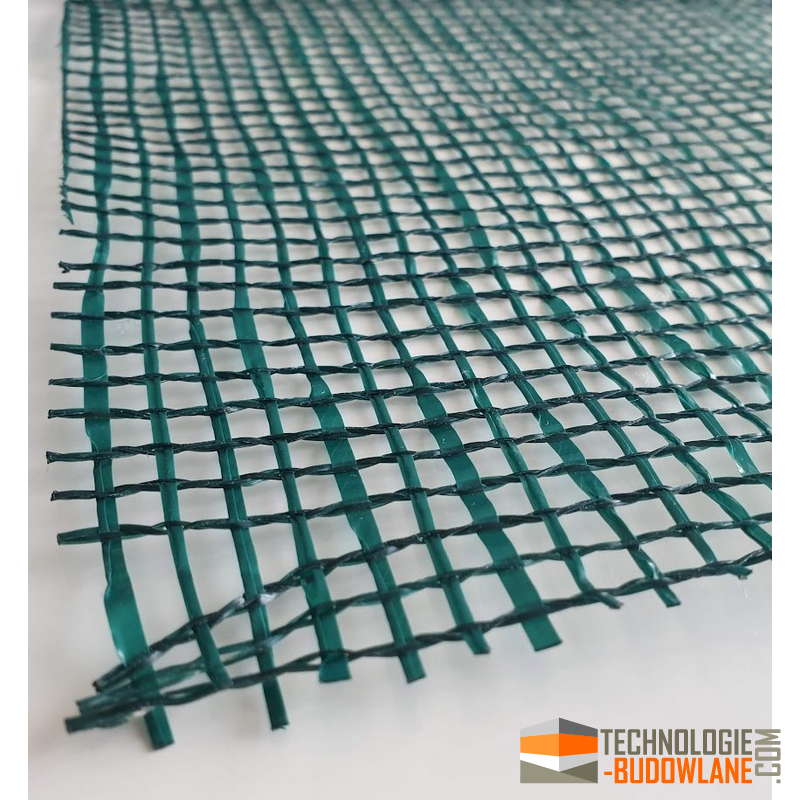

     • Geosiatki: Płaskie geosyntetyki plecione i tkane o widocznych oczkach.

     • Geokraty (geosiatki przestrzenne): Modułowe elementy tworzące strukturę komórkową, które po wypełnieniu gruntem lub kruszywem stabilizują skarpę i zwiększają jej nośność.

     • Maty przeciwerozyjne: Syntetyczne i z włókien naturalnych, np. siatka kokosowa na skarpy.

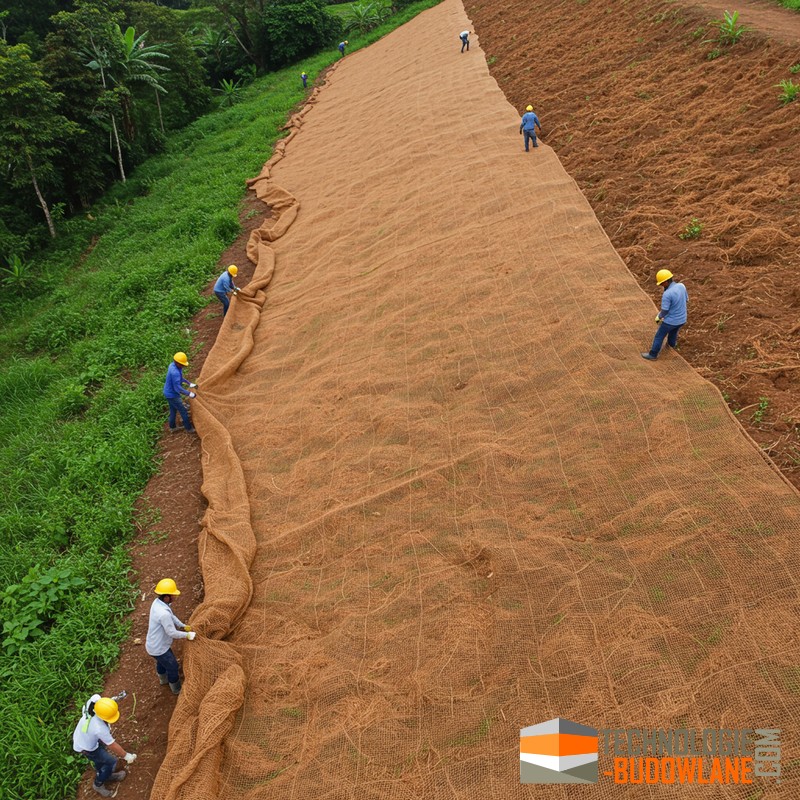

       • Mata antyerozyjna z włókna kokosowego wzmocniona siatką PP



   • Gabiony

     • Konstrukcje gabionowe: Kosze z siatki stalowej wypełnione kamieniem naturalnym. Gabiony układane na skarpie tworzą stabilną strukturę murów oporowych, które skutecznie przeciwdziałają osuwaniu się gruntu.

   • Ściany oporowe i palisady

     • Murki oporowe z prefabrykatów betonowych lub kamienia: Niskie konstrukcje podpierające skarpę od dołu, przenoszące naciski gruntu i stabilizujące zbocze.

     • Palisady drewniane lub stalowe: Pionowe elementy wbite w grunt wzdłuż podnóża skarpy, tworzące barierę zatrzymującą masy ziemi.

   • Kotwy gruntowe i gwoździe gruntowe

     • Kotwy gruntowe: Elementy stalowe wprowadzane w głąb gruntu pod skarpą, które przenoszą siły rozciągające i zwiększają stabilność zbocza.

     • Gwoździe gruntowe: Mniejsze od kotew, stosowane w połączeniu z siatkami stalowymi lub geosyntetykami, mocujące warstwy gruntu do podłoża.

3. Hydrotechniczne metody umacniania

   • Drenaż skarpy

     • Systemy odwadniające: Instalacja rur drenarskich odprowadzających nadmiar wody z gruntu, co zapobiega jego nasiąkaniu i zmniejsza ryzyko osuwisk.

   • Rowy odwadniające i mikrorowki

     • Kontrola spływu powierzchniowego: Wykonanie rowków i depresji na powierzchni skarpy, które kierują wodę opadową w kontrolowany sposób, redukując erozję.

Materiały stosowane przy wzmocnieniu skarp

1. Geosyntetyki

   • Geowłókniny: Polipropylenowe lub poliestrowe materiały o różnych gramaturach, odporne na działanie czynników chemicznych i biologicznych.

   • Geomaty i geokraty: Produkowane z polietylenu wysokiej gęstości (HDPE) lub polipropylenu, trwałe i odporne na promieniowanie UV.

2. Materiały naturalne

   • Kamień naturalny: Do wypełnienia gabionów, budowy murków oporowych lub umacniania podnóża skarpy.

   • Drewno: Bale drewniane do budowy palisad; wymagają zabezpieczenia przed wilgocią i biodegradacją.

   • Roślinność: Nasiona traw, roślin okrywowych, sadzonki krzewów i drzew o silnym systemie korzeniowym.

3. Materiały betonowe i prefabrykaty

   • Bloki betonowe i prefabrykaty: Elementy do szybkiej budowy murków oporowych i konstrukcji umacniających.

   • Siatki stalowe: Galwanizowane lub powlekane, stosowane w gabionach i jako wzmocnienie powierzchniowe.

Dobór odpowiedniej metody wzmocnienia

Przy wyborze metody wzmocnienia skarpy o podanych wymiarach należy uwzględnić:

• Nachylenie skarpy: Łagodne nachylenie może umożliwić zastosowanie prostszych metod biotechnicznych, podczas gdy strome zbocza wymagają bardziej zaawansowanych rozwiązań.

• Charakterystykę gruntu: Grunty piaszczyste, gliniaste czy ilaste mają różne właściwości i reakcje na wodę, co wpływa na stabilność skarpy.

• Warunki hydrologiczne: Poziom wód gruntowych, spływ powierzchniowy, intensywność opadów.

• Przeznaczenie terenu: Czy skarpa jest elementem infrastruktury drogowej, czy ma znaczenie estetyczne w krajobrazie ogrodu.

• Aspekty ekonomiczne: Koszt materiałów, robocizny, dostępność lokalna surowców.

Przykładowe rozwiązania dla skarpy o wymiarach 50 m x 1 m x 5 m

1. Zastosowanie geowłókniny i obsiew roślinnością

   • Etapy realizacji:

     • Przygotowanie podłoża: wyrównanie powierzchni skarpy, usunięcie kamieni i korzeni.

     • Ułożenie geowłókniny na powierzchni skarpy, mocowanie jej kołkami gruntowymi.

     • Obsiew mieszanką nasion traw i roślin okrywowych odpornych na erozję.

     • Pielęgnacja roślinności przez regularne podlewanie i nawożenie.

2. Umacnianie geomatą z zastosowaniem systemu drenażowego

   • Etapy realizacji:

     • Instalacja rur drenarskich u podstawy skarpy w celu odprowadzenia wody.

     • Pokrycie skarpy geomatą, która zapewni natychmiastową ochronę przed erozją.

     • Wypełnienie geomaty żyznym gruntem i obsiew roślinnością.

     • Monitorowanie działania systemu drenażowego i stanu roślinności.

3. Budowa niskiego murka oporowego z prefabrykatów betonowych

   • Etapy realizacji:

     • Wykopanie fundamentu pod mur oporowy na podłożu nośnym.

     • Ułożenie prefabrykatów betonowych z zachowaniem odpowiedniego nachylenia i spoinowania.

     • Zasypanie i zagęszczenie gruntu za murkiem.

     • Wykończenie skarpy roślinnością lub materiałem dekoracyjnym (np. korą, żwirem).

Zalecenia dodatkowe

• Konsultacja z geotechnikiem: Profesjonalna ocena warunków gruntowych pozwoli na optymalny dobór metody wzmocnienia.

• Uwzględnienie przepisów i norm: Zastosowanie się do lokalnych regulacji budowlanych i norm technicznych zapewni bezpieczeństwo i trwałość konstrukcji.

• Planowanie działań pielęgnacyjnych: Regularne przeglądy stanu skarpy, konserwacja elementów konstrukcyjnych oraz pielęgnacja roślinności są kluczowe dla długotrwałego efektu.

Wzmocnienie skarpy o długości 50 m, wysokości 1 m i szerokości podstawy 5 m można zrealizować za pomocą różnych metod w zależności od konkretnych warunków terenowych i wymagań inwestora. Łącząc rozwiązania biotechniczne z mechanicznymi, takie jak zastosowanie geosyntetyków oraz roślinności, można uzyskać skuteczne i estetyczne wzmocnienie skarpy. Ważne jest indywidualne podejście do projektu, uwzględniające wszystkie czynniki wpływające na stabilność i trwałość skarpy.

Stabilizacja nasypów to proces mający na celu zapewnienie stateczności konstrukcji ziemnych, takich jak nasypy drogowe, kolejowe, hydrotechniczne czy budowlane, poprzez zwiększenie ich nośności, redukcję odkształceń oraz zapobieganie zjawiskom negatywnie wpływającym na ich trwałość, takim jak osuwiska, erozja czy osiadanie. Stabilizacja nasypów jest kluczowym aspektem inżynierii geotechnicznej, mającym na celu zapewnienie bezpieczeństwa eksploatacji oraz długotrwałej funkcjonalności obiektów infrastrukturalnych.
