Wzmocnienie słabego podłoża geosyntetykami

Wersja do druku Poleć znajomemu

Wzmocnienie słabego podłoża geosyntetykami zgodnie z rozporządzeniem Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. dotyczącym warunków technicznych dla dróg publicznych i ich lokalizacji (Dz. U. nr 43, poz. 430), konstrukcje nawierzchni o właściwościach podatnych i półsztywnych powinny być wykonywane na podłożu o klasie nośności Gl. Jeżeli podłoże nawierzchni jest sklasyfikowane jako innej klasy nośności (G2, G3, G4), należy je wzmocnić, aby osiągnęło klasę nośności G1.

Wzmocnienie słabego podłoża do klasy G1 można osiągnąć poprzez zastosowanie jednego z następujących metod:

  1. Wymiana warstwy gruntu podłoża nawierzchni na warstwę gruntu lub materiał niewysadzinowego.

  2. Dodatkowe ułożenie warstw podłoża nawierzchni, takie jak warstwy gruntów stabilizowanych cementem, wapnem lub aktywnym popiołem.

Rozporządzenie określa także minimalną grubość warstwy słabego gruntu (od 25 do 75 cm), która musi zostać wymieniona, w zależności od wskaźnika nośności CBR wymienialnej warstwy.

Jeśli podłoże nawierzchni zostanie wzmocnione geosyntetykiem, możliwe jest zmniejszenie grubości warstwy gruntu podlegającej wymianie. Zaleca się stosowanie wzmocnienia geosyntetykiem w następujących przypadkach:

  • Warstwa gruntu podlegająca wymianie ma co najmniej 50 cm (dotyczy to podłoża o grupie nośności G3 i G4 i wskaźniku CBR 20% i 25%).

  • Podłoże zawiera nadmiernie nawilgocone rodzime grunty spoiste w stanie miękkoplastycznym i plastycznym.

Wzmocnienie gruntu geosyntetykiem powinno być projektowane indywidualnie, z uwzględnieniem charakterystyk gruntów, właściwości technicznych geosyntetyków oraz właściwości podłoża.

Warto zaznaczyć, że cała warstwa podlegająca wymianie lub jej górna część o grubości nie mniejszej niż 25 cm powinna pełnić funkcję warstwy odsączającej i spełniać wymagania dotyczące wodoprzepuszczalności. Taka warstwa powinna być ułożona na całej szerokości korony korpusu ziemnego i, w przypadku przekrojów ulicznych, między krawężnikami.

Ogólne rozwiązanie techniczne wzmocnienia słabego podłoża gruntowego

Geokrata, czyli geosiatka komórkowa jest produkowana z taśm wykonanych z kompozytu polimerowego, które są teksturyzowane z obu stron i odpornie stabilizowane na promieniowanie UV o wysokościach 50 mm, 75 mm, 100 mm, 120 mm, 150 mm i 200 mm (± 5%). Dodatkowo, te taśmy posiadają perforację. Połączenie poszczególnych taśm jest realizowane za pomocą serii głębokich ultradźwiękowych zgrzein.

Typ geosiatki komórkowej jest określany przez wielkość komórki, którą determinuje odległość między zgrzewami:

  • Małe komórki - 340 mm (± 3 mm).
  • Średnie komórki - 430 mm (± 3 mm).
  • Duże komórki - 680 mm (± 3 mm).

Produkcja geosiatki komórkowej odbywa się w formie odcinków, które nazywane są sekcjami. Tworzone są sekcje o różnych wymiarach.

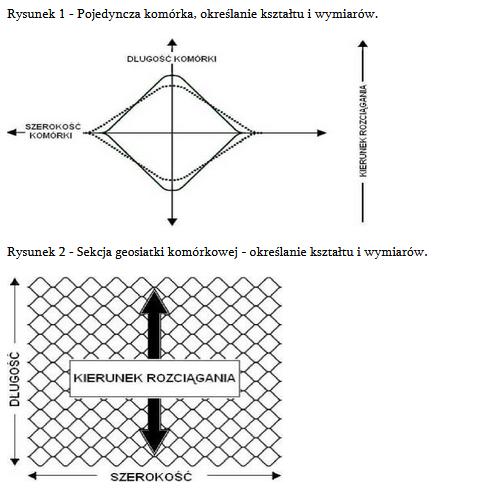

Przygotowana do transportu i przechowywania sekcja składa się z wzajemnie przylegających taśm. W rozłożonej pozycji sekcja przyjmuje formę taśm falisto wygiętych, połączonych grzbietami, tworzących trójwymiarowe struktury komórkowe. Kształty i sposób określania wymiarów komórek oraz sekcji geosiatek zostały przedstawione na rysunkach 1 i 2.

geokrata do wzmocnienia słabego podłoża

Geosiatka komórkowa jest wolna od substancji niebezpiecznych i cechuje się znaczną trwałością biochemiczną, która wynosi przynajmniej 50 lat. Wyróżnia ją również wysoka stabilność wymiaru w trakcie cykli termicznych, odporność na długotrwałe deformacje (pełzanie) oraz zachowanie integralności strukturalnej nawet w warunkach wysokich temperatur, co świadczy o jej odporności na degradację.

Geokrata - zastosowanie do wzmocnienia słabego podłoża

Współpraca geosiatki komórkowej z podłożem polega na przenoszeniu części obciążeń pochodzących od pojazdów lub struktur inżynieryjnych na podłoże, na którym są umieszczone sekcje geosiatki, oraz na absorbowaniu części tych obciążeń bezpośrednio przez geosiatki i materiały pod nimi, takie jak tłuczeń, żwir, pospółka, piasek itp.

Poprawnie zainstalowany system tworzy podbudowę działającą jak półsztywna płyta, która przekształca obciążenia pionowe na naprężenia boczne, jednocześnie zmniejszając osiadanie.

System komórkowy zastosowany na skarpach ma na celu utrzymanie i stabilizację gruntu. Wypełnienie komórek może składać się z ziemi lub kruszywa, które nie ulega wypłukiwaniu. To zapobiega erozji i zsuwaniu się materiału. Perforacje w geosiatce umożliwiają równomierne i szybkie rozpraszanie wód opadowych.

Zastosowanie geosiatki komórkowej ma na celu osiągnięcie następujących efektów:

  • Redukcja grubości konstrukcji drogowych w porównaniu do tradycyjnych rozwiązań poprzez eliminację głębokiej wymiany gruntu.
  • Zwiększenie odporności materiałów wypełniających geosiatkę komórkową na ścinanie poprzez ich zamknięcie i zagęszczenie wewnątrz komórek.
  • Zmniejszenie osiadania wynikającego z naturalnego zagęszczania oraz ograniczenie bocznych przemieszczeń kruszywa wypełniającego geosiatkę komórkową.
  • Redukcja naprężeń przenoszonych na grunt podłoża spowodowanych obciążeniem użytkowym, które działa na nawierzchnię poprzez rozkładanie skoncentrowanych obciążeń na sąsiednie komórki geosiatki komórkowej.
  • Umożliwienie filtracji wód deszczowych przez warstwy podbudowy przy użyciu materiałów sypkich.
  • Stabilizację i ochronę przed erozją na skarpach.
  • Wzmocnienie i stabilizację gruntów, w tym pod nasypami drogowymi i boiskami sportowymi.
  • Zapobieganie przemieszczaniu się kruszywa na boki i tworzenie kolein.

Instalacja geosiatki komórkowej powinna odbywać się zgodnie z instrukcjami producenta.

Przeznaczenie geosiatki komórkowej obejmuje:

  • Wzmocnienie słabego podłoża pod drogami kołowymi, w tym drogami gruntowymi, technologicznymi i dojazdowymi, wraz z przyległymi parkingami i placami składowymi, niezależnie od klasy i kategorii natężenia ruchu.
  • Wzmacnianie ziemnych murów oporowych i stromych skarp.
  • Stabilizację skarp i nasypów.
  • Ochronę przed erozją na skarpach nasypów drogowych, wałów przeciwpowodziowych i przyczółków mostowych.
  • Stosowanie na poboczach drogowych.
  • Wzmacnianie podtorza dróg kolejowych.

Geokrata na skarpy to siatka przestrzenna z tworzyw sztucznych, która służy do wzmacniania i stabilizacji skarp. Geokrata umożliwia wzmocnienie podłoża, co zapobiega osuwaniu się ziemi oraz poprawia odporność skarpy na erozję. Dzięki temu geokrata jest skutecznym rozwiązaniem dla utrzymania stabilności skarp, zarówno w przypadku małych jak i dużych projektów.

więcej »

Geokraty komórkowe

geoweb - ceny hurtowe geokraty

Geokraty komórkowe (georuszty, geosiatki komórkowe) to system ograniczający, działa jako przestrzenna geosiatka komórkowa - geokrata. Jednostką systemu geokraty jest sekcja GEOWEB® lub NEOWEB®


ochrona brzegów kanału, system Geoweb

stabilizacja przyczółka kanału, system GEOWEB

wzmacnianie nasypów kolejowych, system Geoweb

wzmacnianie nasypów kolejowych na linii LHS, system Geoweb


ZOBACZ FILM: Zastosowania geokraty GEOWEB

Komórkowy system ograniczający GEOWEB został opracowany i wdrożony do użytku w końcu lat siedemdziesiątych przez Korpus Inżynierski Armii Stanów Zjednoczonych oraz Presto Products Co. Typowe zastosowanie geokraty to stabilizacja podłoży gruntowych. Podstawowym elementem systemu są sekcje GEOWEB (geosiatki komórkowe). Pojedyńcza sekcja geokraty składa się z elastycznych taśm polietylenowych (PEHD) o grubości 1.27 - 1.8 mm, szerokości 76, 102, 152 lub 203 mm i zwykle o długości 3,4 m. Geokrata wykonana jest z taśmy tworząc sekcje, które są wzajemnie połączone ultradźwiękowymi zgrzewami tak, że w pozycji rozłożonej zbliżone są z wyglądu do plastra miodu.


Podstawowym celem stosowania geokraty systemu GEOWEB jest przenoszenie obciążeń.




wzmacnianie podbudowy torowisk, system GEOWEB

wzmacnianie podbudowy dróg w systemie GEOWEB

Budowa wałów przeciwpowodziowych w Zawichoście - system geokraty komórkowej GEOWEB

wykonanie podbudowy i warstwy nośnej dróg technologicznych w Zawichoście - system GEOWEB


Komórkowy system ograniczający GEOWEB został opracowany i wdrożony do użytku w końcu lat siedemdziesiątych przez Korpus Inżynierski Armii Stanów Zjednoczonych oraz Presto Products Co. Podstawowym elementem systemu są sekcje GEOWEB (geosiatki komórkowe). Pojedyncza sekcja geokraty składa się z elastycznych taśm polietylenowych (PEHD) o grubości 1.27 - 1.8 mm, szerokości 76, 102, 152 lub 203 mm i zwykle o długości 3,4 m. Taśmy tworzące sekcje są wzajemnie połączone ultradźwiękowymi zgrzewami tak, że w pozycji rozłożonej zbliżone są z wyglądu do plastra miodu.




umocnienia przeciwerozyjne kanałów za pomocą geokraty typu GEOWEB

Budowa murów oporowych z wykorzystaniem geosiatki typu GEOWEB

Budowa murów oporowych w systemie GEOWEB

Budowa murów oporowych w systemie GEOWEB


Poniżej: cennik geokraty - zapytaj o hurtowe ceny geokraty przy zamówieniach na inwestycje!


Pobierz plik pdf: Wytyczne do projektowania i wykonawstwa - geokraty w budowlach ziemnych

Studium przypadku na temat geoursztów: zastosowanie systemu GEOWEB - budowa wałów przeciwpowodziowych

Za każdym razem dostawy geosyntetyków realizowane są terminowo i z naszymi oczekiwanimi, bezpośrednio na plac budowy. Polecamy internetowy system dystrybucji WWW.TECHNOLOGIE-BUDOWLANE.COM jako skuteczne źródło nowoczesnych materiałów budowlanych, a Structum Sp. z o.o. jako rzetelnego partnera biznesowego. ALBREHTA Sp. z o.o., Polska, Rosja, Litwa, Ukraina

Geokraty komórkowe, nazywane także geokratami trójwymiarowymi lub georusztami, to rodzaj geokrat stosowanych w budownictwie. Są to maty zrobione z polimerów, takich jak polipropylen lub poliester, które są formowane w kształt trójwymiarowej siatki o komórkowej strukturze. Wewnętrzna przestrzeń geokraty komórkowej jest wypełniona materiałem gruntowym, co zwiększa jej nośność i stateczność.

Geokraty komórkowe są stosowane w celu wzmacniania gruntu, stabilizacji podłoża oraz poprawy odprowadzania wody. Dzięki swojej strukturze trójwymiarowej, geokraty komórkowe zapewniają wyjątkową wytrzymałość mechaniczną i odporność na obciążenia dynamiczne, takie jak ruch pojazdów czy wibracje.

Geokraty komórkowe są stosowane w wielu dziedzinach budownictwa, w tym w budowie dróg, parkingów, lotnisk, nasypów kolejowych, mostów, kanałów i tam. Są one dostępne w różnych rozmiarach i grubościach, w zależności od wymagań konkretnego projektu.

Podsumowując, geokraty komórkowe to rodzaj geokrat stosowanych w budownictwie, które zapewniają wyjątkową wytrzymałość mechaniczną i odporność na obciążenia dynamiczne. Są one stosowane w celu wzmacniania gruntu, stabilizacji podłoża oraz poprawy odprowadzania wody i są dostępne w różnych rozmiarach i grubościach, aby dostosować się do różnych zastosowań.
