Wzmocnienie słabego podłoża gruntowego pod fundamentami

Wzmacnianie podłoża gruntowego pod fundamentami to kluczowy proces w inżynierii geotechnicznej, mający na celu poprawę nośności gruntu, redukcję osiadań oraz zapewnienie stabilności konstrukcji. Poprzez zastosowanie odpowiednich metod możemy dostosować właściwości gruntu do wymagań projektowych, co jest szczególnie istotne przy realizacji obiektów na terenach o niekorzystnych warunkach geologicznych.

Sytuacje wzmacniania gruntu

• Niska nośność podłoża: Gdy badania nośności gruntu wykazuje grunty słabe, takie jak torfy, namuły czy miękkoplastyczne gliny, nie są w stanie przenieść obciążeń od projektowanej konstrukcji.

• Niejednorodność gruntów: Zmienność warstw geologicznych może prowadzić do nierównomiernych osiadań, co zagraża integralności obiektu.

• Wysoki poziom wód gruntowych: Może wpływać na zmniejszenie wytrzymałości gruntu oraz powodować problemy z trwałością fundamentów.

• Obciążenia dynamiczne: Konstrukcje narażone na wibracje (np. mosty, obiekty przemysłowe) wymagają podłoża o zwiększonej sztywności.

Metody wzmacniania podłoża

2.1. Palowanie

Opis: Wprowadzenie elementów pionowych (pali) w głąb gruntu w celu przeniesienia obciążeń na warstwy nośne.

• Pale prefabrykowane: Wbijane w grunt przy użyciu młotów hydraulicznych.

• Pale wiercone: Wykonywane przez wiercenie otworów i wypełnianie ich betonem.

• Mikropale: Małośrednicowe pale stosowane w miejscach o ograniczonym dostępie.

Zastosowanie:

• Gdy nośne warstwy gruntu znajdują się na dużych głębokościach.

• Wzmacnianie istniejących fundamentów.

2.2. Iniekcje gruntowe

Opis: Wprowadzanie pod ciśnieniem materiałów wiążących w porowatą strukturę gruntu.

• Iniekcje cementowe: Stosowane w gruntach spoistych i niespoistych.

• Iniekcje chemiczne: Użycie żywic poliuretanowych lub silikatowych dla szybkiego wiązania.

Zastosowanie:

• Wypełnianie kawern i pustek w podłożu.

• Poprawa szczelności gruntu.

2.3. Jet Grouting (Kolumny wysokociśnieniowe)

Opis: Technologia polegająca na rozcięciu i wymieszaniu gruntu z zaczynem cementowym przy użyciu strumienia o bardzo wysokim ciśnieniu.

Zastosowanie:

• Tworzenie kolumn tworzących "ścianę" w gruncie.

• Wzmacnianie fundamentów istniejących budowli.

2.4. Soil Mixing (Mieszanie gruntu in situ)

Opis: Mechaniczne mieszanie gruntu z dodatkami (cement, wapno) w celu utworzenia jednorodnej masy o lepszych parametrach.

Zastosowanie:

• Wzmacnianie słabych gruntów na dużych powierzchniach.

• Tworzenie przegrody przeciwfiltracyjnej.

2.5. Konsolidacja dynamiczna

Opis: Wzmacnianie gruntów niespoistych przez dynamiczne zagęszczanie za pomocą ciężkich mas spadających z wysokości.

Zastosowanie:

• Zagęszczanie nasypów.

• Poprawa parametrów gruntów o luźnej strukturze.



2.6. Kolumny żwirowe

Opis: Wprowadzenie w grunt kolumn z kruszywa, które przejmują obciążenia i poprawiają drenaż.

Zastosowanie:

• Wzmacnianie gruntów miękkich i organicznych.

• Redukcja osiadań.

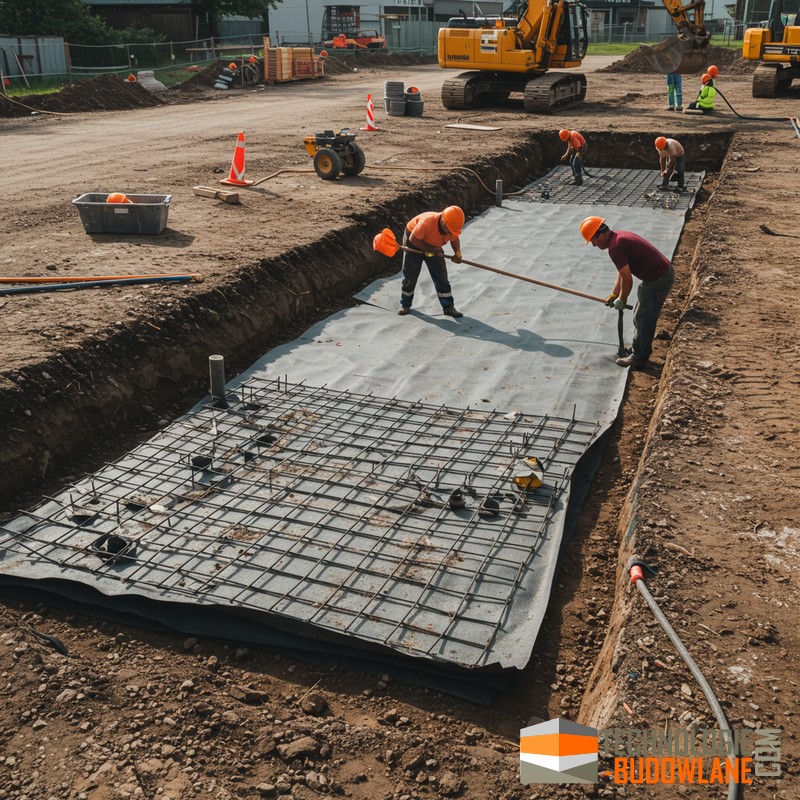

2.7. Materac geosyntetyczny z geokraty i geowłókniny

Opis: Wykonanie materaca z geowłókniny i geokraty - podnosi nośność podłoża i warunki drenażu.

Zastosowanie:

• Wzmacnianie gruntów miękkich i organicznych.

• Redukcja osiadań.

3. Proces projektowania wzmacniania

1. Badania geotechniczne:

   • Wiercenia geotechniczne.

   • Sondowania statyczne CPT/CPTu.

   • Analizy laboratoryjne próbek gruntu.

2. Analiza obciążeń:

   • Określenie charakteru i wielkości obciążeń działających na fundament.

   • Uwzględnienie obciążeń stałych i zmiennych (dynamicznych).

3. Dobór metody wzmacniania:

   • Na podstawie wyników badań i analizy warunków terenowych.

   • Uwzględnienie kosztów i czasu realizacji.

4. Obliczenia inżynierskie:

   • Obliczenia nośności i osiadań po wzmocnieniu.

   • Symulacje numeryczne (np. metoda elementów skończonych).

5. Dokumentacja projektowa:

   • Szczegółowe rysunki techniczne.

   • Specyfikacje techniczne wykonania i odbioru robót.

4. Wykonawstwo i kontrola jakości

• Przygotowanie terenu:

  • Usunięcie przeszkód powierzchniowych.

  • Wytyczenie lokalizacji elementów wzmacniających.

• Realizacja prac:

  • Przestrzeganie technologii zgodnie z projektem.

  • Monitorowanie parametrów podczas wykonywania (np. ciśnienia iniekcji, głębokości pali).

• Kontrola jakości:

  • Badania kontrolne (np. testy obciążeniowe pali).

  • Dokumentacja powykonawcza zawierająca odchylenia od projektu.

5. Aspekty praktyczne i ekonomiczne

• Optymalizacja kosztów:

  • Porównanie różnych metod pod kątem kosztów jednostkowych.

  • Analiza kosztów w odniesieniu do korzyści (np. skrócenie czasu realizacji).

• Wpływ na harmonogram budowy:

  • Wybór metod nie opóźniających innych prac budowlanych.

  • Logistyka dostaw materiałów i sprzętu.

• Bezpieczeństwo pracy:

  • Szkolenia BHP dla pracowników.

  • Stosowanie środków ochrony indywidualnej.

6. Innowacje w dziedzinie wzmacniania gruntu

• Geopolimeryzacja:

  • Zastosowanie geopolimerów jako alternatywy dla cementu, o niższym śladzie węglowym.

• Metoda CFG (Cement Fly-ash Gravel):

  • Kolumny z mieszaniny cementu, popiołu lotnego i żwiru, łączące zalety pali i kolumn żwirowych.

• Technologie monitoringu online:

  • Czujniki wbudowane w grunt do ciągłego monitorowania parametrów (np. ciśnienia porowego).

7. Przepisy i normy

• Eurokod 7 (PN-EN 1997-1): Projektowanie geotechniczne.

• PN-81/B-03020: Grunty budowlane. Posadowienie bezpośrednie budowli.

• Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.

Właściwe wzmacnianie podłoża gruntowego jest fundamentem (dosłownie i w przenośni) bezpiecznej i trwałej konstrukcji. Dzięki postępowi technologicznemu i nowoczesnym metodom inżynierii geotechnicznej możemy realizować nawet najbardziej wymagające projekty na trudnych terenach.

Wzmacnianie podłoża gruntowego to proces poprawy właściwości mechanicznych gruntu, takich jak nośność, stateczność i odporność na odkształcenia. Jest to kluczowe działanie w inżynierii lądowej i wodnej, pozwalające na bezpieczną budowę różnego rodzaju obiektów, od budynków i dróg po mosty i tunele.
