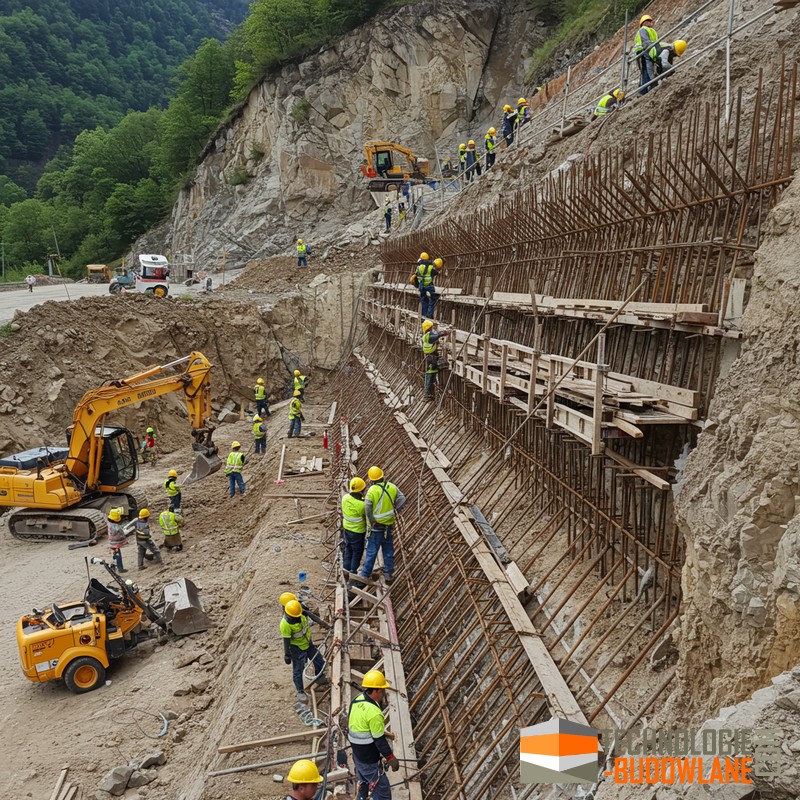

Zabezpieczenie stromej skarpy jest wyzwaniem w geotechnice i inżynierii lądowej. Strome zbocza, ze względu na duży kąt nachylenia, są szczególnie narażone na procesy osuwiskowe, erozję i inne zjawiska geodynamiczne. Zapewnienie stabilności takich skarp jest niezbędne dla bezpieczeństwa ludzi, infrastruktury oraz ochrony środowiska. Wymaga to zastosowania specjalistycznych metod i technologii, które uwzględniają specyficzne warunki gruntowo-wodne oraz obciążenia działające na skarpę.
Analiza warunków terenowych
Przed wyborem odpowiedniej metody zabezpieczenia konieczne jest przeprowadzenie szczegółowej analizy:
-
Charakterystyka gruntu: Typ i właściwości mechaniczne gruntu (np. konsystencja, spoistość, kąty tarcia wewnętrznego).
-
Warunki hydrologiczne: Poziom wód gruntowych, przepuszczalność gruntu, spływ powierzchniowy.
-
Geomorfologia terenu: Kąt nachylenia skarpy, obecność uskoków, warstw słabszych.
-
Obciążenia zewnętrzne: Wpływ ruchu drogowego, budynków, wibracji.
Metody zabezpieczenia stromych skarp
1. Stabilizacja mechaniczna

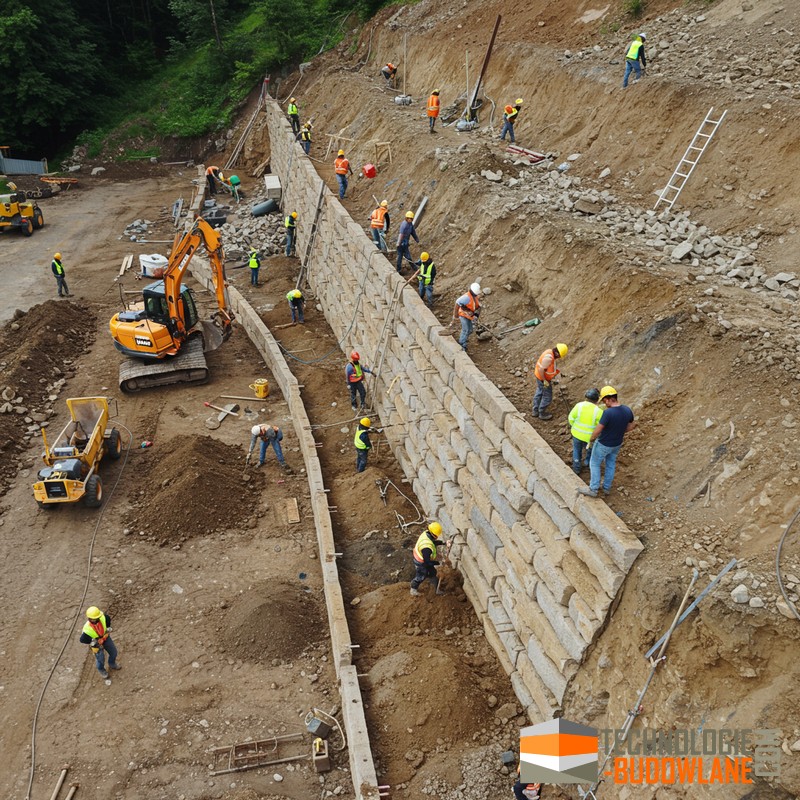

1.1. Ściany oporowe
-
Opis: Konstrukcje przenoszące naciski poziome gruntu, zapobiegające jego przemieszczeniom. Konstrukcje oporowe: Konstrukcje oporowe, takie jak murki oporowe, są stosowane w przypadku skarp o większym nachyleniu. Mogą być wykonane z kamieni, betonu lub innych materiałów. Konstrukcje te zapewniają stabilność skarpy i równomierne rozłożenie naprężeń.
-
Rodzaje:
-
Ściany żelbetowe: Monolityczne lub prefabrykowane elementy z betonu zbrojonego.
-
Ściany kotwione: Powiązane z kotwami gruntowymi zwiększającymi stabilność.
-
Ściany gabionowe: Kosze z siatki stalowej wypełnione kamieniem naturalnym. Gabiony: Gabiony to struktury wykonane z siatek metalowych, wypełnionych kamieniami lub innymi materiałami. Są one używane do wzmocnienia skarp i ochrony przed erozją. Gabiony są trwałe, elastyczne i łatwe do instalacji.
-
Zadarnienie, systemy zielonego zabezpieczenia: Polega na zasadzeniu roślinności na skarpie w celu wzmocnienia i utrzymania ziemi. Korzenie roślin pełnią rolę w utrzymywaniu struktury skarpy, zapobiegając erozji. Jest to również ekologiczne rozwiązanie, które zapewnia estetyczny wygląd skarpy.
-
-
Zastosowanie: Stabilizacja skarp o dużym nachyleniu, zabezpieczenie wykopów, ochrona infrastruktury.
1.2. Kotwy gruntowe i gwoździe gruntowe
-
Kotwy gruntowe:
-
Opis: Elementy przenoszące siły rozciągające, wprowadzane pod kątem w głąb stabilnych warstw gruntu.
-
Materiały: Pręty stalowe z iniekcją cementową, liny stalowe.
-
Zastosowanie: Wzmocnienie zboczy, stabilizacja ścian oporowych, zabezpieczenie wykopów.
-
-
Gwoździe gruntowe:
-
Opis: Krótsze pręty stalowe instalowane gęsto wzdłuż skarpy, współpracujące z powierzchniowym obiciem.
-
Obicie powierzchniowe: Siatki stalowe, torkret (beton natryskowy).
-
1.3. Technologia soil nailing (gwoździowanie gruntu)
-
Opis: Metoda polegająca na sukcesywnym zbrojeniu gruntu poprzez instalację gwoździ gruntowych i nakładanie warstw torkretu.
-
Zalety: Minimalna ingerencja w strukturę skarpy, możliwość prowadzenia prac od góry, elastyczność konstrukcji.
1.4. Mikropale
-
Opis: Smukłe elementy konstrukcyjne wprowadzone w grunt w celu zwiększenia jego nośności i stabilności.
-
Materiały: Rury stalowe iniektowane cementem, pręty kompozytowe.
-
Zastosowanie: Wzmocnienie fundamentów, stabilizacja osuwisk, podparcie konstrukcji oporowych.
2. Zabezpieczenie powierzchniowe
2.1. Siatki stalowe i systemy panelowe
-
Siatki wysokowytrzymałe:
-
Opis: Specjalistyczne siatki stalowe montowane na powierzchni skarpy, mocowane kotwami lub gwoździami gruntowymi.
-
Zastosowanie: Ochrona przed osuwaniem się odłamków skalnych, erozją powierzchniową. Przeciwerozyjne maty geosyntetyczne: Maty geosyntetyczne to specjalne maty wykonane z geowłóknin, które są umieszczane na skarpie w celu zapobiegania erozji i utrzymania ziemi. Maty te zapewniają ochronę przed oddziaływaniem czynników atmosferycznych i wzmacniają skarpę.
-
-
Systemy panelowe:
2.2. Torkretowanie
-
Opis: Natrysk betonu (torkretu) na powierzchnię skarpy w celu stworzenia warstwy ochronnej.
-
Rodzaje torkretu:
-
Mokry: Beton z domieszkami, przygotowany wcześniej, natryskiwany pod ciśnieniem.
-
Suchy: Sucha mieszanka z domieszką wody w dyszy natryskowej.
-
-
Zastosowanie: Stabilizacja powierzchniowa, ochrona przed erozją i wietrzeniem.
2.3. Geosyntetyki
-
Geomaty antyerozyjne:
-
Opis: Trójwymiarowe struktury z tworzyw sztucznych, zabezpieczające powierzchnię przed erozją.
-
Zastosowanie: W połączeniu z roślinnością na mniej stromych odcinkach skarpy.
-
-
Geokraty, geosiatki i geotkaniny:
-
Geotkanina na skarpy - materiały wzmacniające grunt, mogące tworzyć zbrojenie powierzchniowe.
-
Geowłóknina na skarpy - jest często stosowanym materiałem zapewniającym stabilizację i ochronę przed erozją. Zastosowanie geowłókniny pozwala jednocześnie wzmocnić skarpy i wspomaga ich zazielenienie.
-
3. Odwodnienie skarpy
3.1. Drenaż głębinowy
-
Opis: System rur drenarskich instalowanych w głąb skarpy w celu obniżenia poziomu wód gruntowych. Systemy drenażowe: W przypadku stromych skarp, systemy drenażowe mogą być stosowane w celu odprowadzenia nadmiaru wody i zapobieżenia zmoczeniu skarpy. Mogą to być drenaże powierzchniowe lub głębinowe, w zależności od warunków terenowych i wymagań projektu.
-
Zastosowanie: Redukcja ciśnienia hydrostatycznego, zwiększenie stabilności gruntu.
3.2. Drenaż powierzchniowy
-
Opis: Rowy, kanały, mikrorowki kierujące wodę opadową w kontrolowany sposób.
-
Materiały: Kanały betonowe, korytka z tworzyw sztucznych, umocnienia roślinne.
3.3. Ekrany przeciwfiltracyjne
-
Opis: Bariery w gruncie zapobiegające przepływowi wody przez skarpę.
-
Materiały: Iniekcje uszczelniające, ściany szczelinowe.
4. Metody wzmacniania gruntu
4.1. Iniekcja strumieniowa (jet grouting)
-
Opis: Wzmacnianie gruntu przez wprowadzanie pod wysokim ciśnieniem zaczynu cementowego, tworzącego kolumny cementogruntowe.
-
Zastosowanie: Poprawa parametrów geotechnicznych gruntu, tworzenie przesłon przeciwfiltracyjnych.
4.2. Mieszanie mechaniczne in situ
-
Opis: Mechaniczne mieszanie gruntu z materiałem wiążącym (np. cementem) przy użyciu specjalnych urządzeń.
-
Zastosowanie: Stabilizacja słabych gruntów, redukcja osiadania.
5. Bariery przeciwosuwiskowe
5.1. Bariery czynne
-
Opis: Konstrukcje zapobiegające inicjacji ruchów masowych, np. wspomniane wcześniej kotwy gruntowe, siatki.
-
Zastosowanie: W miejscach o wysokim ryzyku osuwisk, gdzie konieczne jest zapobieganie początkom ruchu gruntu.
5.2. Bariery bierne
-
Opis: Konstrukcje zatrzymujące już poruszające się masy ziemi lub skał.
-
Przykłady:
-
Bariery przeciwodłamkowe: Siatki stalowe montowane u podnóża skarpy.
-
Wały i osłony ziemne: Konstrukcje ziemne absorbujące energię spadających mas.
-
Wybór optymalnej metody
Decyzja o wyborze konkretnej metody lub ich kombinacji powinna być oparta na:
-
Analizie geotechnicznej: Szczegółowe badania gruntowe, modelowanie stabilności skarpy.
-
Ocenie ryzyka: Identyfikacja potencjalnych zagrożeń i ich konsekwencji.
-
Warunkach środowiskowych: Wpływ na ekosystem, wymagania prawne.
-
Aspektach ekonomicznych: Koszty inwestycyjne i eksploatacyjne, dostępność technologii.
Przykładowa kombinacja metod dla stromej skarpy
Dla stromych skarp często stosuje się kombinacje metod, na przykład:
-
Gwoździowanie gruntu połączone z torkretowaniem:
-
Etapy:
-
Instalacja gwoździ gruntowych na siatce.
-
Natrysk warstwy torkretu na powierzchnię skarpy.
-
Ewentualne zastosowanie siatki stalowej między warstwami.
-
-
-
Ściany oporowe z kotwami gruntowymi:
-
Budowa ściany oporowej z żelbetu.
-
Zastosowanie kotew gruntowych przechodzących przez ścianę, zakotwionych w stabilnych warstwach gruntu.
-
Nowoczesne technologie i materiały
-
Kompozytowe pręty z włókna szklanego lub węglowego:
-
Zalety: Odporność na korozję, lekkość, wysokie wytrzymałości.
-
-
Systemy monitoringu geotechnicznego:
-
Opis: Ciągłe monitorowanie skarpy za pomocą czujników przemieszczenia, inklinometrów, systemów GPS.
-
Zastosowanie: Wczesne wykrywanie niebezpiecznych zmian, możliwość szybkiej interwencji.
-
Bezpieczeństwo i regulacje prawne
-
Normy i przepisy: Zastosowanie się do obowiązujących norm, takich jak PN-EN 1997-1 Eurokod 7.
-
Wymogi formalne: Konieczność uzyskania pozwoleń budowlanych, konsultacje z odpowiednimi organami.
Podsumowanie
Zabezpieczenie stromej skarpy to złożony proces wymagający interdyscyplinarnego podejścia. Wymaga on dokładnej analizy warunków terenowych, wyboru odpowiednich metod i materiałów oraz profesjonalnego wykonawstwa. Kluczowe jest zapewnienie bezpieczeństwa ludzi i infrastruktury przy jednoczesnym poszanowaniu środowiska naturalnego.
Przy zabezpieczaniu stromych skarp, ważne jest przeprowadzenie odpowiedniej analizy geotechnicznej i konsultacji inżynierskiej. Specjalista pomoże dobrać odpowiednią metodę zabezpieczenia, uwzględniając warunki gruntowe, nachylenie skarpy oraz inne czynniki wpływające na stabilność terenu.
Istnieją różne sposoby na umocnienie skarpy ziemnej w zależności od wielkości i kształtu skarpy oraz rodzaju gleby i warunków klimatycznych. Poniżej przedstawiam kilka ogólnych porad i sposobów umocnienia skarpy.
