Zbrojenie rozproszone

Zbrojenie rozproszone to metoda wzmacniania betonu polegająca na równomiernym rozprowadzeniu włókien zbrojeniowych w całej masie mieszanki betonowej. W przeciwieństwie do tradycyjnego zbrojenia, gdzie pręty lub siatki zbrojeniowe są układane w określonych miejscach konstrukcji, zbrojenie rozproszone integruje włókna bezpośrednio podczas przygotowywania betonu, tworząc trójwymiarową sieć wzmacniającą strukturę materiału.

Rodzaje włókien do zbrojenia rozproszonego

Włókna zbrojeniowe:

1. Włókna stalowe

   • Opis: Wykonane z nisko- lub wysokowęglowej stali, często posiadają haczykowate zakończenia lub są profilowane, co zwiększa ich przyczepność do matrycy betonowej.

   • Długość: Zazwyczaj od 20 mm do 60 mm.

   • Zastosowanie: Poprawiają wytrzymałość na rozciąganie i zginanie, zwiększają odporność na obciążenia dynamiczne i udarowe.

   • Przykłady zastosowań: Posadzki przemysłowe, nawierzchnie drogowe, elementy prefabrykowane.

2. Włókna polimerowe (syntetyczne)

   • Typy: Polipropylenowe, polietylenowe, poliamidowe, poliestrowe.

   • Długość: Od 6 mm do 20 mm.

   • Zastosowanie: Redukują skurcz plastyczny i wysychający, zapobiegają powstawaniu mikropęknięć.

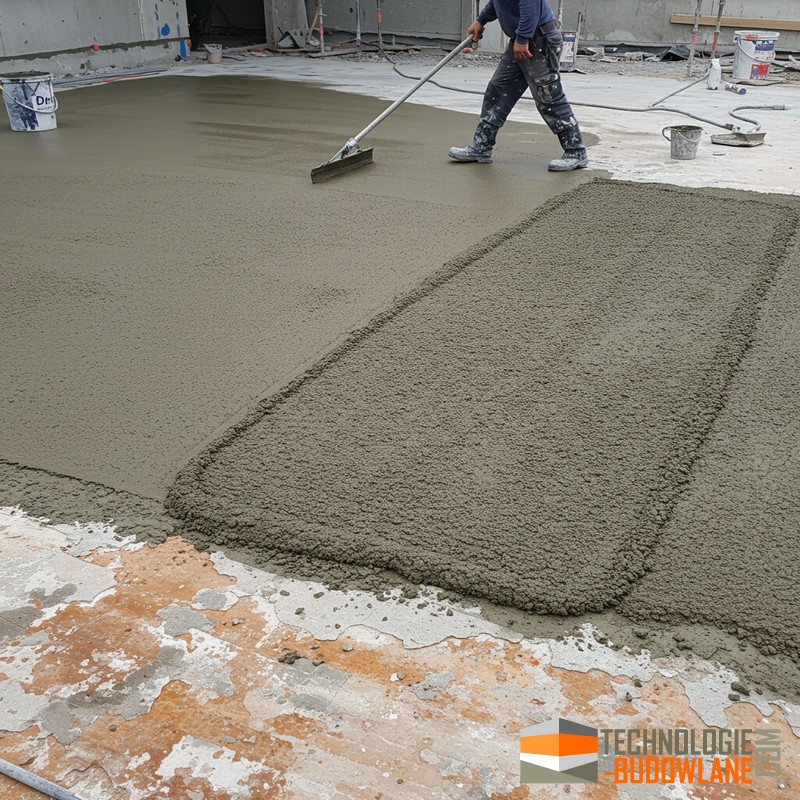

   • Przykłady zastosowań: Tynki, cienkowarstwowe wylewki, elementy architektoniczne.

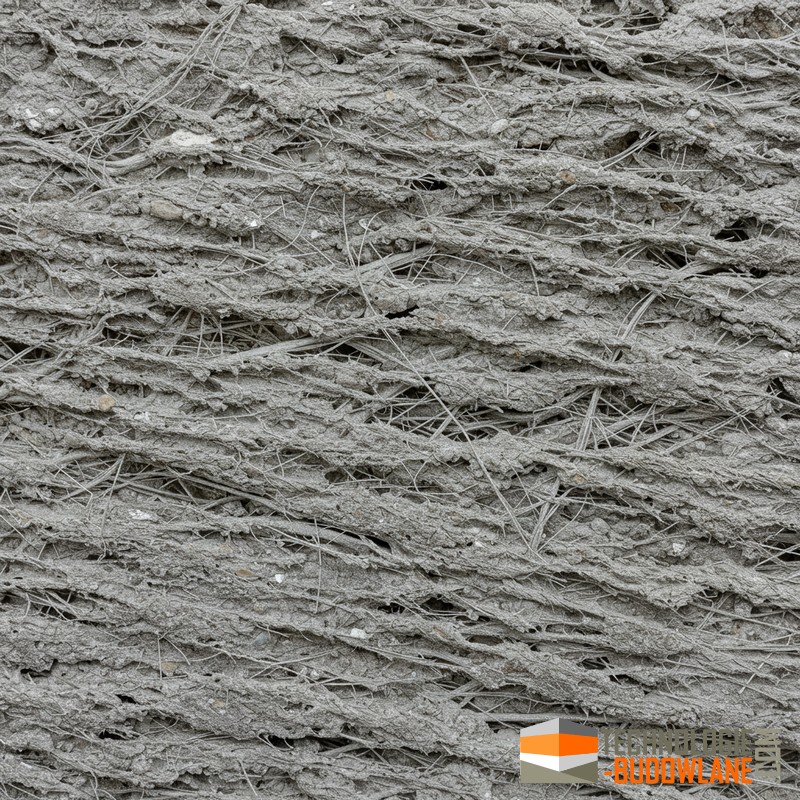

3. Włókna szklane

   • Opis: Wykonane ze szkła odpornego na alkalia (AR), co zapewnia im trwałość w środowisku betonowym.

   • Długość: Od 12 mm do 50 mm.

   • Zastosowanie: Poprawa odporności na pękanie, wzmacnianie elementów cienkościennych.

   • Przykłady zastosowań: Elementy elewacyjne, prefabrykaty architektoniczne.

4. Włókna bazaltowe

   • Opis: Wykonane z roztopionego bazaltu, charakteryzują się wysoką wytrzymałością i odpornością na korozję.

   • Długość: Od 12 mm do 50 mm.

   • Zastosowanie: Poprawa wytrzymałości mechanicznej, odporność na wysokie temperatury.

   • Przykłady zastosowań: Konstrukcje narażone na działanie ognia, elementy specjalistyczne.

Zalety zbrojenia rozproszonego

• Jednorodne wzmocnienie: Włókna są równomiernie rozprowadzone w całej objętości betonu, co zapewnia trójwymiarowe wzmocnienie struktury.

• Redukcja skurczu i pęknięć: Zmniejsza ryzyko powstawania mikropęknięć skurczowych podczas twardnienia betonu.

• Poprawa trwałości: Zwiększa odporność na obciążenia dynamiczne, udarowe oraz na warunki środowiskowe.

• Oszczędność czasu i kosztów: Eliminuje konieczność układania tradycyjnego zbrojenia, przyspieszając proces budowy.

• Zwiększona odporność na ogień: Niektóre włókna (np. bazaltowe) poprawiają właściwości ognioodporne betonu.

Zastosowanie zbrojenia rozproszonego:

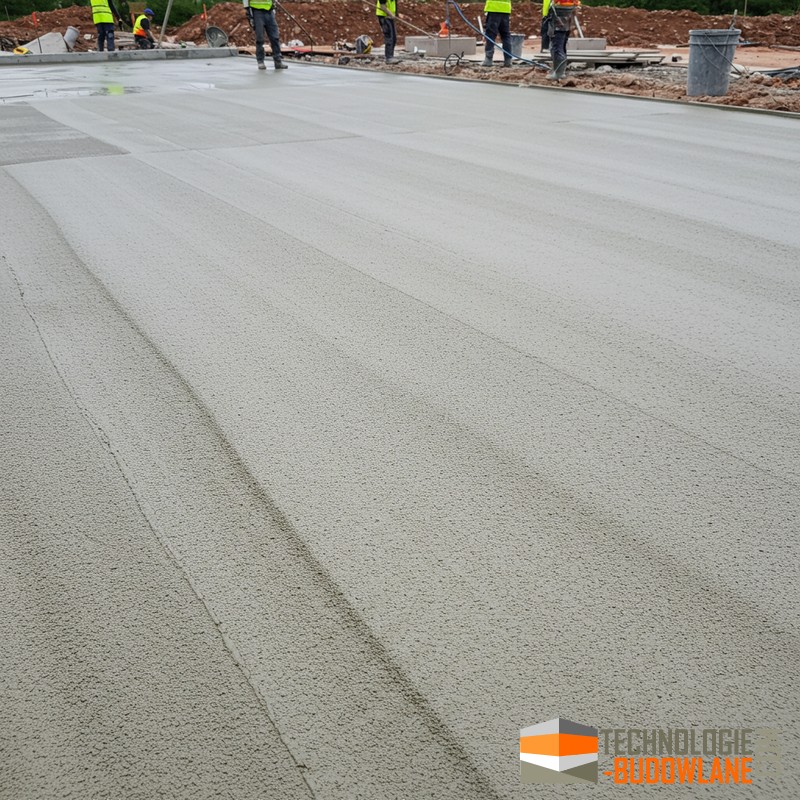

• Posadzki przemysłowe i magazynowe: Wzmocnione betony przeciwdziałają powstawaniu rys i uszkodzeń pod wpływem intensywnego ruchu i obciążeń.

• Elementy prefabrykowane: Ściany, płyty, belki, gdzie zwiększona wytrzymałość pozwala na redukcję grubości elementów.

• Beton natryskowy (torkret): Wzmacnianie tuneli, skarp, zboczy – zwiększenie przyczepności i redukcja odbić podczas natrysku.

• Nawierzchnie drogowe i lotniskowe: Poprawa odporności na obciążenia ruchu kołowego i zmienne warunki atmosferyczne.

• Elementy architektoniczne: Fasady, dekoracyjne elementy betonowe o skomplikowanych kształtach.

Aspekty technologiczne

• Mieszanie:

  • Włókna dodaje się do mieszanki betonowej na etapie mieszania, zapewniając ich równomierne rozprowadzenie.

  • Należy dostosować czas mieszania i sekwencję dodawania składników, aby uniknąć aglomeracji włókien.

• Dozowanie:

  • Ilość włókien zależy od wymagań projektowych i typu użytego włókna.

  • Typowe dozowania:

    • Włókna stalowe: 15–40 kg/m³ betonu.

    • Włókna polipropylenowe: 0,6–1,8 kg/m³ betonu.

• Wpływ na właściwości betonu:

  • Konsystencja: Może ulec zmianie, dlatego czasem konieczne jest użycie domieszek uplastyczniających.

  • Wytrzymałość na ściskanie: Wpływ jest zazwyczaj niewielki, ale może nastąpić poprawa parametrów wytrzymałościowych.

  • Moduł sprężystości: Może ulec nieznacznie zmianie w zależności od rodzaju i ilości włókien.



Projektowanie i normy

• Projektowanie mieszanki betonowej z włóknami:

  • Wymaga uwzględnienia wpływu włókien na właściwości reologiczne i mechaniczne betonu.

  • Należy skonsultować się z producentem włókien oraz stosować się do wytycznych normatywnych.

• Normy i wytyczne:

  • PN-EN 14889-1: Włókna do betonu – Część 1: Włókna stalowe – Definicje, wymagania i zgodność.

  • PN-EN 14889-2: Włókna do betonu – Część 2: Włókna polimerowe – Definicje, wymagania i zgodność.

Uwagi eksploatacyjne:

• Kontrola jakości:

  • Istotne jest monitorowanie jakości mieszanki betonowej, w tym równomiernego rozprowadzenia włókien.

  • Wykonywanie badań laboratoryjnych w celu potwierdzenia założonych parametrów.

• Ograniczenia:

  • Zbrojenie rozproszone nie zastępuje w pełni tradycyjnego zbrojenia w konstrukcjach nośnych.

  • W przypadku elementów narażonych na znaczące obciążenia rozciągające lub zginające, konieczne może być dodatkowe zbrojenie prętowe.

Korzyści ekonomiczne i środowiskowe:

• Oszczędność materiałów:

  • Redukcja lub eliminacja tradycyjnego zbrojenia siatkowego pozwala na obniżenie kosztów materiałowych i robocizny.

• Szybsza realizacja inwestycji:

  • Upraszcza proces budowlany, skracając czas wykonania konstrukcji betonowych.

• Zmniejszenie emisji CO₂:

  • Mniejsza ilość stali użytej w konstrukcji przekłada się na redukcję emisji związanych z jej produkcją.

Przykłady praktyczne:

• Budowa autostrad i dróg ekspresowych:

  • Wzmocnione betony nawierzchniowe z włóknami stalowymi zapewniają dłuższą żywotność i mniejszą potrzebę konserwacji.



• Obiekty sportowe:

  • Posadzki w halach sportowych i stadionach, gdzie ważna jest odporność na ścieranie i obciążenia dynamiczne.

• Budynki użyteczności publicznej:

  • Parkingowe, centra handlowe, gdzie duże natężenie ruchu wymaga wytrzymałych posadzek.

Dodatkowe informacje:

• Nowe technologie:

  • Rozwój włókien hybrydowych, łączących właściwości różnych materiałów, dla jeszcze lepszych parametrów betonu.

• Badania i rozwój:

  • Ciągłe badania nad wpływem włókien na trwałość betonu w ekstremalnych warunkach środowiskowych.

Zbrojenie rozproszone to efektywna metoda poprawy właściwości betonu, umożliwiająca zwiększenie jego wytrzymałości, trwałości i odporności na czynniki zewnętrzne. Równomierne rozmieszczenie włókien w masie betonowej pozwala na trójwymiarowe wzmocnienie struktury, co jest szczególnie korzystne w przypadku elementów narażonych na obciążenia dynamiczne i skurcz plastyczny. Wybór odpowiedniego rodzaju i ilości włókien powinien być dokonywany na podstawie analizy wymagań konstrukcyjnych oraz zgodnie z normami i wytycznymi technicznymi. Zastosowanie zbrojenia rozproszonego, przy zachowaniu właściwych procedur technologicznych, prowadzi do uzyskania konstrukcji o wysokich parametrach użytkowych i trwałości.

Zbrojenie to niezbędny elementy wykonywania odpornych mechanicznie i trwałych posadzek. Tradycyjne zbrojenie wykonywane jest ze stali w postaci siatki z prętów żebrowanych. Powszechnie wykorzystywane są także zgrzewane siatki z drutu. Montaż jednych i drugich stanowi jednak zajęcie czasochłonne i pracochłonne (zwłaszcza w sytuacji ręcznie wykonywanych zbrojeń z prętów).
