Badanie wytrzymałości betonu na ściskanie - metody pomiarowe

Wytrzymałość na ściskanie betonu jest kluczowym parametrem określającym jego jakość i zdolność do przenoszenia obciążeń. Jest to jedna z najważniejszych właściwości mechanicznych betonu, mająca bezpośredni wpływ na bezpieczeństwo i trwałość konstrukcji budowlanych. Dokładne określenie wytrzymałości na ściskanie pozwala na prawidłowe projektowanie i ocenę stanu technicznego obiektów. Istnieje wiele metod pomiaru wytrzymałości betonu, które można podzielić na destrukcyjne i niedestrukcyjne, wykonywane zarówno w warunkach laboratoryjnych, jak i in situ.

Metody destrukcyjne badania wytrzymałości betonu

• Badanie próbek walcowych i sześciennych

  Najbardziej powszechną i uznaną metodą jest badanie wytrzymałości na ściskanie standardowych próbek betonu w kształcie walców (np. o średnicy 150 mm i wysokości 300 mm) lub sześcianów (np. 150×150×150 mm).

  • Przygotowanie próbek: Próbki są formowane bezpośrednio na budowie podczas wykonywania elementów betonowych. Po uformowaniu są one przechowywane w kontrolowanych warunkach (temperatura 20±2°C, wilgotność ≥95%) przez 28 dni lub inny wymagany okres.

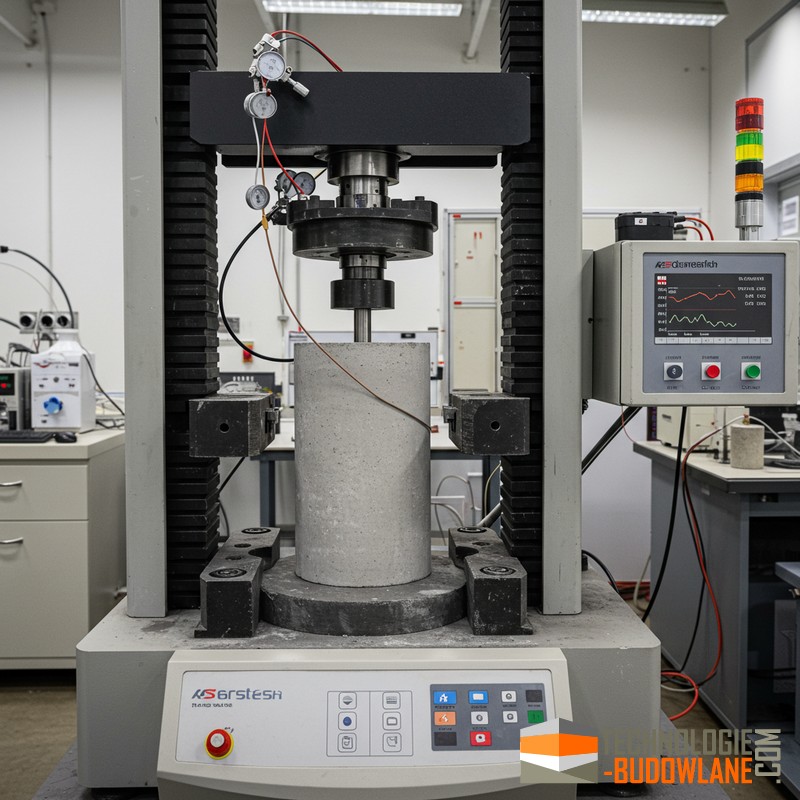

  • Badanie w prasie wytrzymałościowej: Po okresie dojrzewania próbki są umieszczane w prasie i poddawane równomiernemu obciążeniu aż do momentu zniszczenia. Rejestrowana jest maksymalna siła niszcząca.

  • Obliczenie wytrzymałości: Wytrzymałość na ściskanie $f_{c}f\_c$ oblicza się według wzoru:

gdzie: - $F$ – maksymalna siła niszcząca [N], - $A$ – powierzchnia przekroju poprzecznego próbki [mm²].

Metody niedestrukcyjne (nieniszczące) badania wytrzymałości betonu

• Młotek Schmidta (sklerometr) - Badanie młotkiem schmidta

  Metoda oparta na pomiarze odbicia sprężyny młotka od powierzchni betonu, co pozwala na oszacowanie twardości i pośrednio wytrzymałości betonu.

  • Procedura pomiaru: Wykonuje się serię co najmniej 10 uderzeń w różnych miejscach na powierzchni betonu. Należy unikać stref blisko krawędzi i miejsc z zanieczyszczeniami.

  • Interpretacja wyników: Odczyty sklerometryczne są przeliczane na wytrzymałość przy użyciu tabel kalibracyjnych dostarczanych przez producenta urządzenia. Dokładność metody zależy od kalibracji i jednorodności betonu.

• Ultradźwiękowy pomiar prędkości propagacji fal (UPV)

  Metoda wykorzystuje zależność między prędkością propagacji fal ultradźwiękowych w betonie a jego wytrzymałością.

  • Wykonanie pomiaru: Sonda nadająca i odbierająca ultradźwięki jest umieszczana na przeciwległych powierzchniach betonu. Mierzony jest czas przejścia fali przez materiał.

  • Analiza danych: Wyższa prędkość propagacji wskazuje na wyższą gęstość i potencjalnie wyższą wytrzymałość betonu. Wyniki wymagają kalibracji na podstawie próbnych badań destrukcyjnych.

• Metoda Pull-out - Badanie pull off betonu

  Polega na pomiarze siły potrzebnej do wyciągnięcia specjalnego elementu zakotwionego w betonie.

  • Przygotowanie: Element kotwiący jest umieszczany w świeżym betonie na określoną głębokość.

  • Przeprowadzenie testu: Po stwardnieniu betonu mierzona jest siła wyciągnięcia elementu za pomocą urządzenia hydraulicznego.

  • Wyniki: Siła wyciągnięcia jest skorelowana z wytrzymałością na ściskanie na podstawie kalibracji.

• Metoda Pull-off

  Służy do oceny wytrzymałości warstwy powierzchniowej betonu poprzez pomiar siły potrzebnej do oderwania przyklejonej płytki metalowej.

  • Procedura: Płytka jest przyklejana do powierzchni betonu za pomocą specjalnego kleju. Po jego utwardzeniu płytka jest odrywana prostopadle do powierzchni.

  • Interpretacja: Uzyskana siła oderwania pozwala ocenić przyczepność i wytrzymałość powierzchniową betonu.

Pobieranie rdzeni (Coring)

• Opis metody

  Pobieranie rdzeni polega na wywierceniu cylindrycznych próbek z istniejącej konstrukcji za pomocą wiertnicy diamentowej.

  • Przygotowanie próbek: Rdzenie o standardowej średnicy (najczęściej 100 lub 150 mm) są wycinane z konstrukcji w miejscach reprezentatywnych.

  • Badanie laboratoryjne: Rdzenie są przygotowywane (przycięcie, wyrównanie powierzchni) i poddawane testom na ściskanie.

  • Korekcja wyników: Wyniki są korygowane o współczynniki uwzględniające wiek betonu, średnicę rdzenia oraz kierunek wiercenia.

Metoda Maturity (dojrzałości betonu)

• Zasada działania

  Metoda polega na określaniu wytrzymałości betonu na podstawie historii jego temperatury i czasu dojrzewania.

  • Monitorowanie temperatury: W betonie umieszcza się czujniki temperatury, rejestrując ją w funkcji czasu.

  • Obliczanie dojrzałości: Dojrzałość $MM$ oblicza się jako sumę iloczynów czasu i różnicy między temperaturą betonu a temperaturą odniesienia:

gdzie: - $T_i$ – temperatura betonu w okresie $ii$ [°C], - $T_0$ – temperatura odniesienia (zwykle 0°C), - $\mathrm{\Delta }{t}_i$ – czas trwania okresu $i$ [h].

• Przewidywanie wytrzymałości: Na podstawie kalibracji z próbkami wzorcowymi, dojrzałość przekłada się na zakładany przyrost wytrzymałości betonu.

Metody elektromagnetyczne

• Radar betonowy

  Wykorzystuje fale elektromagnetyczne do detekcji niejednorodności w strukturze betonu.

  • Zastosowanie: Ocena jednorodności betonu, lokalizacja zbrojenia i pustek, pośrednia ocena wytrzymałości.

  • Ograniczenia: Wymaga specjalistycznego sprzętu i interpretacji wyników przez doświadczonych operatorów.

Inne metody

• Metoda Penetracyjna Windsor

  Polega na wbijaniu w beton metalowych trzpieni za pomocą pistoletu prochowego i pomiarze głębokości penetracji, która jest odwrotnie proporcjonalna do wytrzymałości betonu.



Wybór odpowiedniej metody

• Kryteria wyboru

  • Cel badania: Kontrola jakości, diagnostyka istniejących konstrukcji, badania naukowe.

  • Inwazyjność: Metody niedestrukcyjne są preferowane w istniejących konstrukcjach, gdzie uszkodzenia są niewskazane.

  • Dokładność i wiarygodność: Metody destrukcyjne są bardziej dokładne, ale czasochłonne i kosztowne.

  • Dostępność sprzętu i specjalistów: Niektóre metody wymagają zaawansowanego sprzętu i wykwalifikowanego personelu.

Normy i wytyczne

• PN-EN 12390-3: Badania betonu – Część 3: Wytrzymałość na ściskanie próbek do badań.

• PN-EN 12504-2: Badania betonu w konstrukcjach – Część 2: Badania niedestrukcyjne – Określanie liczby odbicia młotka Schmidta.

• PN-EN 12504-4: Badania betonu w konstrukcjach – Część 4: Oznaczanie prędkości propagacji fal ultradźwiękowych.

• ACI 228.1R: In-Place Methods to Estimate Concrete Strength.

Podsumowanie

Dokładne określenie wytrzymałości na ściskanie betonu jest niezbędne dla zapewnienia bezpieczeństwa i trwałości konstrukcji. Wybór metody pomiaru powinien być dostosowany do specyfiki projektu, wymagań technicznych oraz dostępnych zasobów. Łączenie różnych metod badawczych często pozwala na uzyskanie bardziej wiarygodnych i kompleksowych informacji o stanie betonu.
