Klasy wytrzymałości betonu

Wersja do druku Poleć znajomemu

Klasy wytrzymałości betonu stanowią podstawową charakterystykę mechaniczną betonu, określając jego zdolność do przenoszenia obciążeń. Wytrzymałość na ściskanie jest kluczowym parametrem przy projektowaniu i wykonawstwie konstrukcji betonowych, wpływając na ich bezpieczeństwo, trwałość i funkcjonalność. Zgodnie z obowiązującymi normami, klasy betonu są zdefiniowane w sposób jednoznaczny, umożliwiając ich zastosowanie w praktyce inżynierskiej.

Normy i standardy

Klasy wytrzymałości betonu
Podstawowe normy dotyczące betonu

  • PN-EN 206:2016-12Beton – Wymagania, właściwości, produkcja i zgodność:

    • Określa ogólne wymagania dotyczące betonu, jego składników, właściwości, kryteriów zgodności oraz zasad kontroli produkcji.

  • PN-B-06265:2018-10Beton zwykły – Wymagania:

    • Uzupełnia postanowienia normy PN-EN 206 w zakresie betonu zwykłego stosowanego w Polsce.

  • PN-EN 1992-1-1Eurokod 2: Projektowanie konstrukcji z betonu – Część 1-1: Reguły ogólne i reguły dla budynków:

    • Stanowi podstawę do projektowania konstrukcji betonowych, uwzględniając właściwości betonu określone w normach materiałowych.



Klasyfikacja wytrzymałości betonu


Definicja klasy betonu

Klasa betonu jest oznaczana symbolem C (z ang. Concrete), po którym następują dwie liczby oddzielone ukośnikiem:

  • Pierwsza liczba odnosi się do charakterystycznej wytrzymałości na ściskanie f cyl [MPa], określonej na próbkach cylindrycznych o średnicy 150 mm i wysokości 300 mm.

  • Druga liczba odnosi się do charakterystycznej wytrzymałości na ściskanie f cube [MPa], określonej na sześciennych próbkach o wymiarach 150×150×150 mm.

Przykład: Klasa betonu C30/37 oznacza, że beton ma:

  • Wytrzymałość charakterystyczną na ściskanie 30 MPa na próbkach cylindrycznych.

  • Wytrzymałość charakterystyczną na ściskanie 37 MPa na próbkach sześciennych.

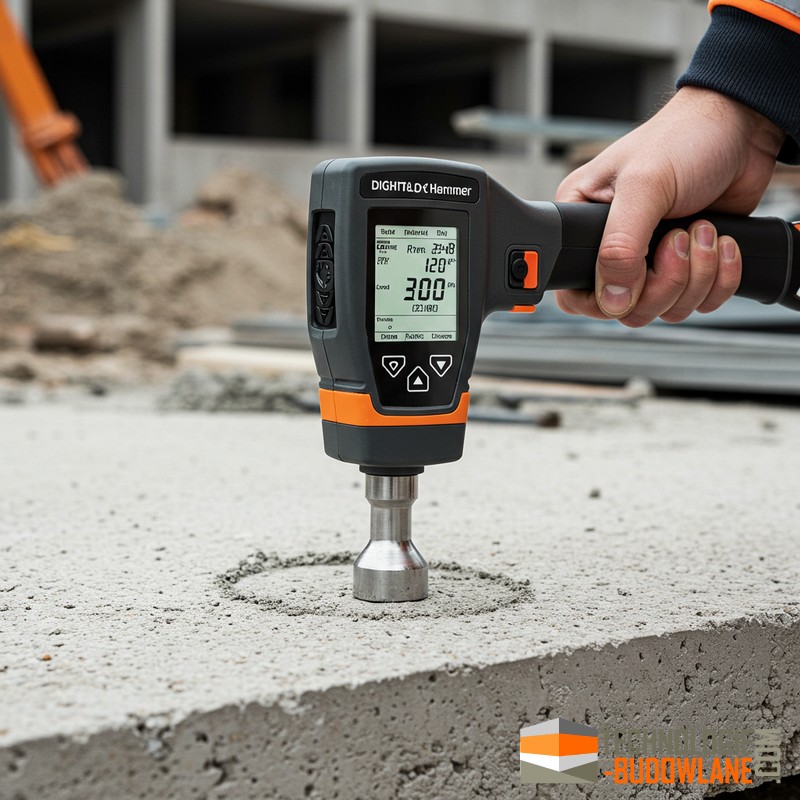

    Badanie betonu młotkiem Schmidta

Zakres klas betonu zgodnie z PN-EN 206

Tabela klas betonu
Klasa betonu f cyl [MPa] f cube  [MPa]
C8/10 8 10
C12/15 12 15
C16/20 16 20
C20/25 20 25
C25/30 25 30
C30/37 30 37
C35/45 35 45
C40/50 40 50
C45/55 45 55
C50/60 50 60
C55/67 55 67
C60/75 60 75
C70/85 70 85
C80/95 80 95
C90/105 90 105



ekspertyza budowlana - wytrzymałość konstrukcji budowlanej - określenie nośności stropu

Trwałość betonu i klasy ekspozycji

Klasy ekspozycji środowiskowej

Zgodnie z PN-EN 206, betony są klasyfikowane pod kątem warunków środowiskowych, w których będą eksploatowane:

  • Klasy XC: Korozja zbrojenia wywołana karbonatyzacją.

  • Klasy XD: Korozja zbrojenia wywołana chlorkami z innych źródeł niż woda morska.

  • Klasy XS: Korozja zbrojenia wywołana chlorkami z wody morskiej.

  • Klasy XF: Niszczenie betonu wywołane cyklicznym zamrażaniem i rozmrażaniem.

  • Klasy XA: Agresja chemiczna środowiska.

Wpływ na projektowanie mieszanki

  • Dobór odpowiedniej klasy betonu i składu mieszanki musi uwzględniać klasę ekspozycji, aby zapewnić trwałość konstrukcji przez zakładany okres użytkowania.

  • Wymagania dotyczące minimalnej klasy betonu, maksymalnego stosunku woda/cement oraz minimalnej zawartości cementu są określone w normach.

  • Klasy C8/10 do C50/60: Oznaczenia tych klas wytrzymałości betonu składają się z dwóch liczb. Pierwsza liczba oznacza minimalną wytrzymałość charakterystyczną na ściskanie wyrażoną w megapaskalach (MPa), a druga liczba oznacza minimalną wytrzymałość charakterystyczną na rozciąganie w MPa. Na przykład, w klasie C20/25 minimalna wytrzymałość charakterystyczna na ściskanie wynosi 20 MPa, a minimalna wytrzymałość charakterystyczna na rozciąganie wynosi 25 MPa.
  • Klasy C55/67 do C90/105: W niektórych przypadkach, zwłaszcza w konstrukcjach wymagających bardzo wytrzymałego betonu, mogą być stosowane klasy betonu o wyższych wytrzymałościach charakterystycznych.

Klasy wytrzymałości betonu z normy PN-EN 206-1 odnoszą się głównie do betonu konstrukcyjnego, który jest używany do budowy różnych typów konstrukcji budowlanych i infrastruktury.

Warto zaznaczyć, że klasy wytrzymałości betonu mogą się różnić w zależności od normy obowiązującej w danym kraju lub regionie. Dlatego zawsze ważne jest dostosowanie się do obowiązujących przepisów i wytycznych w danym obszarze.

Wykonujemy badania betonu:



Naprawa posadzki betonowej może być konieczna z różnych powodów, takich jak pęknięcia, odpryski, zużycie powierzchni czy nierówności. Wykonanie naprawy posadzki betonowejmoże obejmować różne techniki w zależności od rodzaju i zakresu uszkodzeń.

więcej »

Badanie wytrzymałości betonu jest niezbędne do zapewnienia bezpieczeństwa i trwałości konstrukcji. Wybór odpowiedniej metody badania zależy od rodzaju konstrukcji i stawianych jej wymagań. Dzięki badaniom możemy mieć pewność, że budynki i budowle, z których korzystamy, są bezpieczne.

więcej »

Wytrzymałość na ściskanie betonu jest kluczowym parametrem określającym jego jakość i zdolność do przenoszenia obciążeń. Jest to jedna z najważniejszych właściwości mechanicznych betonu, mająca bezpośredni wpływ na bezpieczeństwo i trwałość konstrukcji budowlanych. Dokładne określenie wytrzymałości na ściskanie pozwala na prawidłowe projektowanie i ocenę stanu technicznego obiektów. Istnieje wiele metod pomiaru wytrzymałości betonu, które można podzielić na destrukcyjne i niedestrukcyjne, wykonywane zarówno w warunkach laboratoryjnych, jak i in situ.

więcej »
