Modernizacja kanału derywacyjnego elektrowni

Modernizacja kanału derywacyjnego elektrowni

PRODUKTY:

BENTOMAT, geotkaniny TERRALYS LF, geowłókniny , gabiony

ZADANIE

Modernizacja kanału derywacyjnego 9,5 km. Prace realizowano na dwóch odcinkach kanału, o łącznej długości

WYZWANIE:

Głównym założeniem było wykonanie robót podczas ciągłej eksploatacji

elektrowni. Dopuszczono jedynie częściowe ograniczenie piętrzenia wody w kanale. Z tego względu konieczne było dokładne zaplanowanie robót, zaangażowanie nurków oraz prowadzenie robót z pokładów barek.

ROZWIĄZANIE:

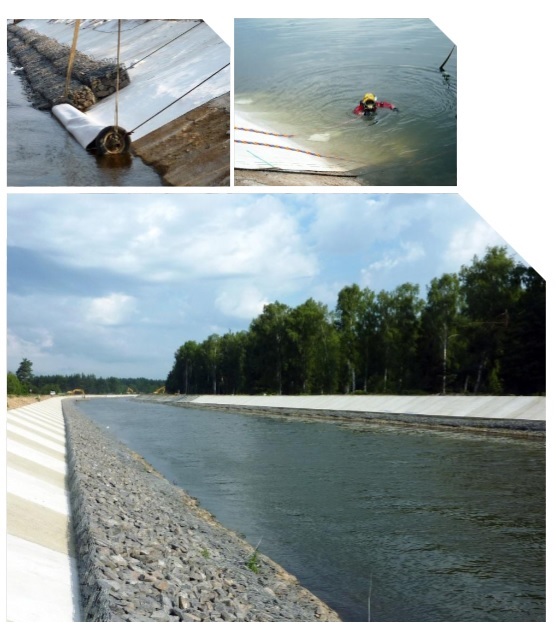

W ramach prac modernizacyjnych wykonano umocnienie i uszczelniane skarp wewnętrznych kanału. Do uszczelnienia koryta zastosowano kompozyt przygotowany w zakładzie produkcyjnym CETCO. Mata BENTOMAT SP została przeigłowana z dodatkową geowłókniną ochronną o wysokiej wytrzymałości, dzięki czemu uzyskano dodatkową ochronę bentomaty. Długość rolek BENTOMATU dopasowano do szerokości koryta już na etapie produkcji, dzięki czemu uniknięto docinania materiału w trudnych warunkach instalacyjnych. Matę rozwijano w poprzek koryta za pomocą żurawi ustawionych na barkach, pod ścisłą kontrolą nurków. Rozwiniętą bentomatę dociskano do podłoża materacami gabionowymi. Na odcinkach kanału biegnących w wykopie wykonano umocnienie skarp z funkcją drenażu. Do umocnienia zastosowano gabiony o wymiarach 3x1x0,5 m. W dolnej części wypełnienia ułożono warstwę filtracyjną z kruszywa drobnego, w osłonie geotkaniny. Resztę wypełnienia stanowiło kruszywo grube, na geowłókninie separacyjnej. W strefie górnych wahań zwierciadła wody (powyżej gabionów) skarpy zabezpieczono płytami żelbetowymi gr. 20 cm.
