Stabilizacja skarp i nasypów

Stabilizacja skarp i nasypów to proces wzmacniania konstrukcji skarpy lub nasypu w celu zapobiegania jej osuwaniu się. Skarpy i nasypy to pochyłe powierzchnie, które mogą być narażone na osuwanie się w wyniku działania czynników naturalnych, takich jak woda, wiatr lub grawitacja. Głównym czynnikiem wpływającym na stabilność skarpy jest woda, zatem kontrolowane odwodnienie skarpy ma duży wpływ na stabilność konstrukcji.

Metody i materiały do stabilizacji skarp i nasypów

Do stabilizacji skarp i nasypów można stosować różne metody, w tym:

• Geosyntetyczne siatki na skarpy: są to materiały wykonane z tworzywa sztucznego lub włókna szklanego. Charakteryzują się wysoką wytrzymałością na rozciąganie i odpornością na pełzanie. Geosyntetyczne siatki układane są na skarpie lub nasypie w kierunku prostopadłym do nachylenia. Zapobiegają one przesuwaniu się gruntu i zapobiegają osuwaniu się skarpy.
• Geowłókniny: są to materiały wykonane z włókna polipropylenowego lub poliestrowego. Charakteryzują się wysoką przepuszczalnością i odpornością na rozciąganie. Geowłókniny układane są na skarpie lub nasypie w kierunku równoległym do nachylenia. Zapobiegają one erozji gruntu i zapobiegają osuwaniu się skarpy.
• Geokraty: przestrzenne geosiatki komórkowe do budowania murów oporowych oraz do powierzchniowej stabilizacji skarpy
• Maty przeciwerozyjne: do ochrony przed erozją i rozmywaniem skarpy. Do mocowania geokraty często stosowane są szpilki z prętów stalowych.
• Geomembrany: są to materiały wykonane z tworzywa sztucznego. Charakteryzują się wysoką szczelnością i odpornością na przenikanie wody. Geomembrany układane są na skarpie lub nasypie w celu zapobiegania infiltracji wody.
• Inne materiały geotechniczne: do stabilizacji skarp i nasypów można stosować również inne materiały geotechniczne, takie jak:
  • siatki na zbocza, skarpy i nasypy
  • kolumny cementowo-wapienne
  • palisady
  • gabiony
• Roślinność: roślinność również może być wykorzystywana do stabilizacji skarp i nasypów. Rośliny zakorzeniają się w gruncie i wzmacniają go, zapobiegając osuwaniu się skarpy.
  • Biowłókniny

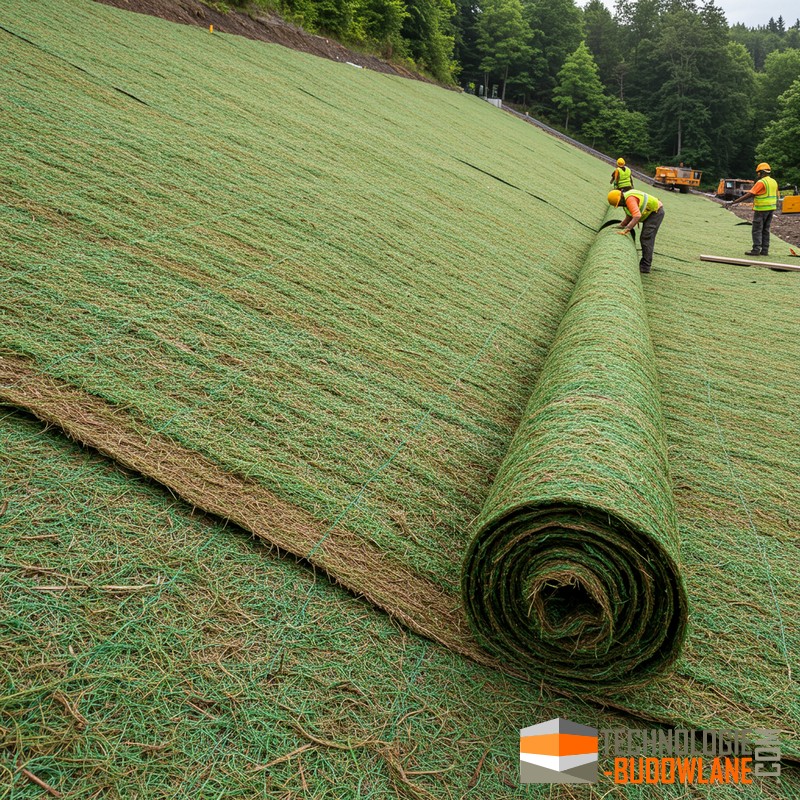

  • Maty kokosowe i inne siatki biodegradowalne

Wybór metody stabilizacji powinien być dokonany w oparciu o ocenę warunków gruntowo-wodnych i przewidywanym obciążeniem skarpy lub nasypu.

Normy i zalecenia w zakresie stabilizacji skarp i nasypów

Normy i instrukcje ITB w zakresie stabilizacji skarp i nasypów określają wymagania dla geosyntetycznych siatek stosowanych do stabilizacji skarp i nasypów, w tym:

• Wytrzymałość na rozciąganie w kierunku poprzecznym i podłużnym
• Rozciągliwość
• Odporność na rozciąganie w warunkach zmiennych temperatur
• Odporność na działanie warunków atmosferycznych
• Odporność na korozję

Ogólne zasady stosowania geosyntetyków w budownictwie drogowym, w tym również geosyntetycznych siatek do stabilizacji skarp i nasypów.

Przepisy i wytyczne dotyczące stabilizacji skarp i nasypów są następujące:

• Skarpy i nasypy powinny być projektowane i wykonane tak, aby zapewnić ich stabilność w warunkach eksploatacyjnych.
• Do stabilizacji skarp i nasypów można stosować różne metody, w tym:
  • geosyntetyczne siatki
  • geowłókniny
  • geomembrany
  • inne materiały geotechniczne
• Wybór metody stabilizacji powinien być dokonany w oparciu o ocenę warunków gruntowo-wodnych i przewidywanym obciążeniem skarpy lub nasypu.

Geosyntetyczne siatki są jednym z najpopularniejszych materiałów stosowanych do stabilizacji skarp i nasypów. Zapewniają one wzmocnienie konstrukcji i zapobiegają jej osuwaniu się.

Stabilizacja skarp i zboczy - częste pytania - FAQ

Najczęściej zadawane pytania na temat stabilizacji skarp i zboczy

Jakie są najczęstsze przyczyny osuwisk?

Osuwiska powstają w wyniku złożonej interakcji czynników geologicznych, hydrologicznych, hydrogeologicznych oraz ludzkich. Do najczęstszych przyczyn należą:

• Budowa geologiczna: Bliskość procesów geodynamicznych (np. szkód górniczych), występowanie gruntów nienośnych i ściśliwych, zwietrzelinowych, zapadowych, czy niekorzystne ułożenie warstw geologicznych.
• Czynniki hydrologiczne i hydrogeologiczne: Działalność filtracyjna wód gruntowych (nasilana przez niewłaściwe odwodnienie) oraz erozja.
• Błędy wykonawcze: Zastosowanie niewłaściwych materiałów do budowy nasypu.
• Błędy eksploatacyjne i konserwatorskie: Obciążenia dynamiczne, brak odpowiednich remontów konstrukcji.
• Działalność ludzka: Zmiana warunków wodnych, podkopanie zbocza itp.

Jak ocenia się stateczność skarp i zboczy?

Ocena stateczności skarp i zboczy jest złożonym zadaniem z uwagi na dużą liczbę trudnych do ustalenia zmiennych. Przeprowadza się ją metodami obliczeniowymi, takimi jak:

• Metody Felleniusa, Bishopa, Janbu: Pozwalają oszacować prawdopodobieństwo wystąpienia osuwiska.
• Metoda Elementów Skończonych (MES): Bardziej zaawansowana metoda pozwalająca analizować wpływ pogorszenia parametrów geotechnicznych gruntu na jego stateczność.

Dodatkowo stosuje się:

• Badania in situ: Umożliwiają interpretację wyników w szerokim zakresie i ocenę warunków geologiczno-inżynierskich i hydrogeologicznych.
• Współczynnik stateczności (F): Określa prawdopodobieństwo wystąpienia osuwiska w zależności od jego wartości.
• Eurokod 7: Określa minimalną wartość współczynnika stateczności oraz zaleca stosowanie współczynników częściowych do wartości obliczeniowych parametrów geotechnicznych.

Jakie są metody stabilizacji osuwisk?

Wybór metody stabilizacji osuwiska zależy od przyczyn jego powstania. Najważniejsze jest wyeliminowanie lub zminimalizowanie czynników wywołujących zagrożenie. Do metod stabilizacji osuwisk należą:

• Wymiana gruntów: Zastosowanie w przypadku niewielkich osuwisk, gdy słabe podłoże zastępuje się np. kamieniem łamanym lub pospółką.
• Zmiana geometrii skarpy: Zmniejszenie pochylenia skarpy i ukształtowanie poziomych półek.
• Odwodnienie: Zastosowanie rowów przechwytujących wodę, filtrów rurowych, ostróg drenujących, przypór filtracyjnych.
• Pale i studnie: Przenoszą siły ścinające na wytrzymałe podłoże, stabilizując głębokie osuwiska.
• Kolumny cementowo-wapienne: Wzmacniają grunt, zwiększają jego wytrzymałość na ścinanie i osuszają go.
• Geosiatki komórkowe i płyty żelbetowe: Zabezpieczają płytkie osuwiska.

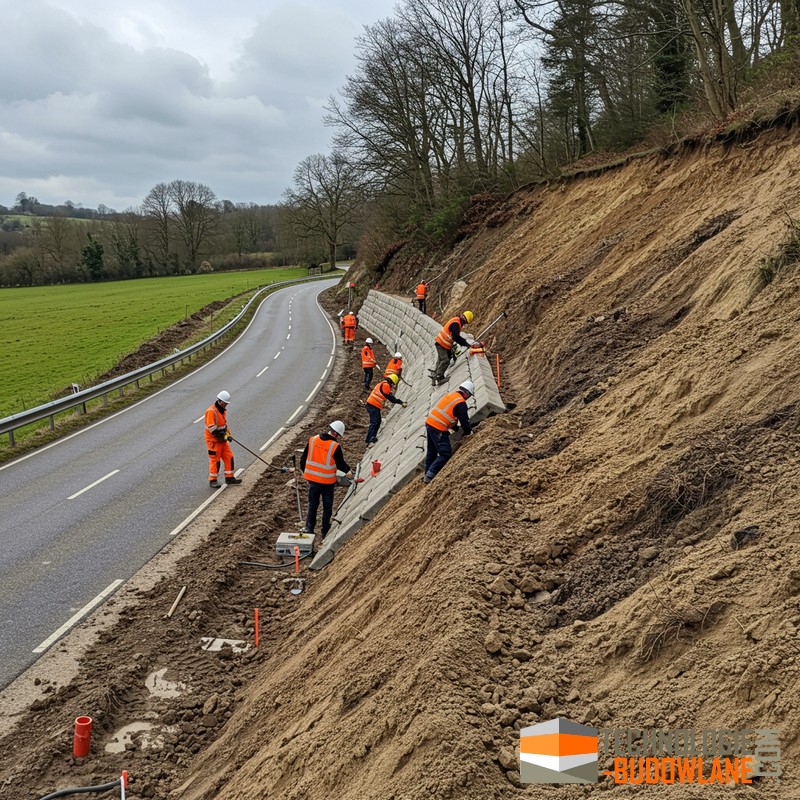

• Konstrukcje oporowe: Lekkie ściany oporowe, kaszyce, gabiony, konstrukcje quasi-skrzyniowe, grunt zbrojony.
• Gwoździe gruntowe: Pręty stalowe wzmacniające grunt.
• Geosyntetyki: Geowłókniny, geosiatki - wzmacniają grunt, pełnią funkcje separacyjne, filtracyjne i drenażowe.
• Torkretowanie: Wzmacnianie zewnętrznej części skarpy betonem natryskowym.

Dlaczego ważne jest rozpoznanie warunków hydrogeologicznych?

Właściwe rozpoznanie warunków hydrogeologicznych jest kluczowe dla doboru odpowiednich metod stabilizacji. Niewprawidłowa ocena tych warunków może prowadzić do:

• Niedoszacowania oddziaływań destabilizujących: Np. sił ciśnienia spływowego wody gruntowej.
• Zastosowania niewłaściwych metod stabilizacji: Co może prowadzić do nieskuteczności działań lub nawet pogorszenia sytuacji.
• Wystąpienia zsuwów powierzchniowych lub głębokich osuwisk: W wyniku niedostatecznego uwzględnienia wpływu wody na stateczność skarpy.

Jakie zagrożenia niesie przerwanie ciągłości ciągów drenarskich?

Przerwanie ciągłości ciągów drenarskich, np. podczas robót ziemnych, może prowadzić do:

• Niekontrolowanego wypływu wody na skarpę: Zwiększenie wilgotności gruntu i ryzyko upłynnienia.
• Erozji gruntów: Spływy powierzchniowe destabilizujące skarpę.
• Powstawania zsuwów i osuwisk: W wyniku osłabienia struktury gruntu.

Jaką rolę odgrywa monitoring w zapewnieniu stateczności skarp?

Monitoring, zarówno powierzchniowy, jak i wgłębny, jest niezbędny do:

• Sprawdzenia słuszności założeń projektowych.
• Upewnienia się, że konstrukcja zachowuje się zgodnie z wymaganiami podczas i po zakończeniu budowy.
• Oceny dynamiki procesów osuwiskowych.
• Określenia lokalizacji powierzchni poślizgu.
• Dostosowania częstotliwości pomiarów do intensywności obserwowanych zjawisk.

Jakie są najnowsze technologie stosowane w monitoringu?

Współczesny monitoring wykorzystuje nowoczesne technologie, takie jak:

• Drony: Umożliwiają monitoring dużych i trudno dostępnych obszarów.
• Interferometria satelitarna: Pozwala na precyzyjne pomiary przemieszczeń powierzchni ziemi.

Jakie są korzyści z stosowania geosyntetyków w stabilizacji skarp?

Geosyntetyki, takie jak geowłókniny i geosiatki, przynoszą wiele korzyści:

• Wzmacnianie gruntu: Przenoszą naprężenia rozciągające.
• Zapewnianie funkcji separacyjnych: Oddzielają grunty o różnych właściwościach.
• Zapewnianie funkcji filtracyjnych: Przepuszczają wodę, zatrzymując cząstki gruntu.
• Zapewnianie funkcji drenażowych: Ułatwiają odprowadzanie wody.
• Wspomaganie rozwoju roślinności: W przypadku geosiatek komórkowych.

Dobór odpowiednich metod stabilizacji skarp i zboczy wymaga wiedzy i doświadczenia. Zawsze należy skonsultować się ze specjalistą w dziedzinie geotechniki.

Metody zabezpieczenia osuwiska określone są w instrukcjach ITB oraz w normach branżowych. Przyczyny powstania osuwisk i materiały i techniki zabezpieczenia i stabilizacji skarp i osuwisk - zalecenia i rozwiązania geotechniczne.

Umocnienie powierzchniowe skarp to zespół zabiegów geotechnicznych mających na celu ochronę skarp przed erozją wodną i wietrzną. Erozja może powodować osuwanie się skarp, co zagraża bezpieczeństwu ludzi i infrastruktury. Umocnienie powierzchni skarp pomaga również utrzymać naturalny krajobraz i zapobiega degradacji gleby.
