Uszczelnienie przejścia rury przez fundament

Uszczelnienie przejścia rury przez ścianę fundamentową - przejście szczelne bezpośrednie pojedynczej rury - uszczelnienie przejścia rury przez fundament.

Odcięty ze zwoju odcinek taśmy, równy zewnętrznemu obwodowi rury, należy przykleić na rurze, co najmniej 7,5 cm od po­wierzchni przegrody, stykając ze sobą obydwa końce od­cinka taśmy. Do rur z PCW powinna być uży­ta, dla ich bezpieczeństwa, taśma bentonitowa Waterstop-RX 103 lub taśma bentonitowa Waterstop-RX 101 dla większych średnic.

Uszczelnianie przejść rurowych i kablowych przez ściany i fundamenty

Poniżej - rozwiązanie techniczne - uszczelnienie przejścia rury przez fundament

Uszczelnienie przejścia rury przez ścianę fundamentową pod zimią zamiennie do manszety uszczelniającej

Rys. B 4.1 - Sposób montażu taśmy betnotnitowej Waterstop-RX na rurze, przewodzie instalacyjnym, rurociągu.


Rys. B 4.2 - Pojedynczy przewód osadzony bezpośrednio w przegrodzie budowlanej - uszczelnienie przejścia rury przez fundament.

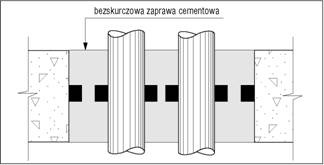

Przejścia szczelne grupowe. W tym przypadku taśmy przykleja się na obwodzie każdej rury i na styku betonu z później­szym wypełnieniem przekucia bezskurczową zaprawą ce­mentową (rys. B 4.3). Gdy odległości pomiędzy rurami są mniejsze niż 10 cm i przy stosowaniu rur z PCW, należy stosować taśmy Waterstop-RX 103.

Alternatywną metodą wykonania przejścia szczelnego przez ściany betonowe czy uszczelnienie otworu w fundamencie oraz uszczelnienie przejścia rury przez ścianę jest zastosowanie Zestaw Stopaq 2100

• Uszczelnienie przejść kablowych
• Masa do uszczelniania przepustów instalacyjnych

Przejście szczelne wykonane z wykorzystaniem taśmy bentonitowej: sposób uszczelniania przejść rurociągów przez przegro­dy budowlane taśmą Waterstop-RX zależy od sposobu przeprowadzania rur, które mogą być osadzane bezpo­średnio w przegrodzie lub w tulejach stalowych. W każ­dym jednak przypadku wszystkie przewody powinny zo­stać wyposażone w taśmę Waterstop-RX (rys. B 4.1).
