Zabezpieczenie skarpy

Zabezpieczenie skarpy ma na celu stabilizację i ochronę skarpy przed osuwaniem się, erozją i innymi czynnikami destrukcyjnymi. Skuteczne zabezpieczenie skarpy jest kluczowe dla zapewnienia bezpieczeństwa w przypadku budowy obiektów w sąsiedztwie stoków lub na skarpach. Istnieje wiele metod zabezpieczenia skarp, w zależności od rodzaju skarpy, nachylenia, rodzaju gleby, a także warunków terenowych i klimatycznych.

1. Przykłady rozwiązywanych problemów

Zabezpieczenie skarpy jest kluczowym elementem w inżynierii geotechnicznej, mającym na celu zapewnienie stabilności stoków oraz zapobieganie ich osuwaniu się. Proces ten jest niezbędny w przypadku konstrukcji drogowych, kolejowych, budynków usytuowanych na zboczach czy w sąsiedztwie wykopów budowlanych. Prawidłowe zabezpieczenie skarpy minimalizuje ryzyko awarii konstrukcyjnych, chroni środowisko naturalne i zapewnia bezpieczeństwo ludzi oraz mienia.

• Ograniczenie erozji: Zabezpieczenia powierzchniowe, takie jak geomaty zbrojone i biomaty kokosowe, skutecznie chronią skarpy przed erozją powierzchniową.
• Ochrona przed osuwaniem się skarpy: Stabilizacja przy pomocy koszy gabionowych i kotwionych koszy gabionowych zapobiega osuwaniu się mas ziemnych, zapewniając trwałość skarp.
• Zabezpieczenie przed wodą: Drenaż i odwodnienie redukują ryzyko gromadzenia się wody, która może prowadzić do osłabienia struktury skarpy i potencjalnych osuwisk.
• Ochrona poboczy drogowch: Umocnienie skarpy wzdłuż drogi stanowi zabezpieczenie pobocza, co poprawia bezpieczeństwo infrastruktury drogowej.

2. Przyczyny niestabilności skarp

2.1. Czynniki geologiczne

• Struktura geologiczna: Nieciągłości w warstwach skalnych, uskoki, strefy osłabione.

• Rodzaj gruntu: Grunty spoiste (gliny, iły) oraz niespoiste (piaski, żwiry) wykazują różne właściwości mechaniczne.

• Obecność wód gruntowych: Wysoki poziom wód zwiększa ciśnienie porowe i obniża wytrzymałość gruntu.

2.2. Czynniki zewnętrzne

• Działalność człowieka: Wykopy, nasypy, wibracje spowodowane ruchem ciężkich maszyn.

• Opady atmosferyczne: Intensywne deszcze powodują infiltrację wody i erozję powierzchniową.

• Zmiany klimatyczne: Cykl zamrażania i rozmrażania wpływa na strukturę gruntu.

3. Metody zabezpieczenia skarp

3.1. Metody bierne

• Pokrycia roślinne: Wprowadzenie roślinności o głębokim systemie korzeniowym, która stabilizuje powierzchnię skarpy i redukuje erozję.

• Maty antyerozyjne: Wykonane z materiałów naturalnych (kokos, juta) lub syntetycznych, chronią powierzchnię przed erozją i wspomagają wzrost roślin.

• Geokraty i geomaty: Trójwymiarowe struktury z tworzyw sztucznych wypełniane gruntami rodzimymi, zwiększające odporność na osuwanie.

3.2. Metody czynne

• Kotwy gruntowe: Stalowe pręty wprowadzane w głąb skarpy, przekazujące obciążenia zewnętrzne na głębsze, stabilne warstwy gruntu.

• Gwoździe gruntowe: Krótsze elementy zbrojeniowe stosowane do wzmacniania powierzchniowej warstwy skarpy.

• Ściany oporowe:

  • Ściany palowe: Wykonane z pali wierconych lub wbijanych, tworzą barierę przeciwdziałającą przemieszczaniu gruntu.

  • Ścianki szczelne: Z elementów stalowych lub żelbetowych, stosowane w przypadku wykopów głębokich.

3.3. Metody kombinowane

• Mikropale: Małośrednicowe pale iniekcyjne, łączące funkcje wzmacniania gruntu i fundamentowania.

• Systemy drenarskie: Odprowadzenie wód gruntowych za pomocą drenaży poziomych lub pionowych, redukujące ciśnienie wody w gruncie.

• Technologie iniekcyjne: Wprowadzanie w grunt mieszanek cementowych lub żywic zwiększających jego spójność i wytrzymałość.

4. Stosowane materiały i technologie

4.1. Geosyntetyki

• Geotkaniny: Stosowane jako warstwy separacyjne, filtracyjne lub wzmacniające.

• Biowłóknina

• Maty biodegradowalne

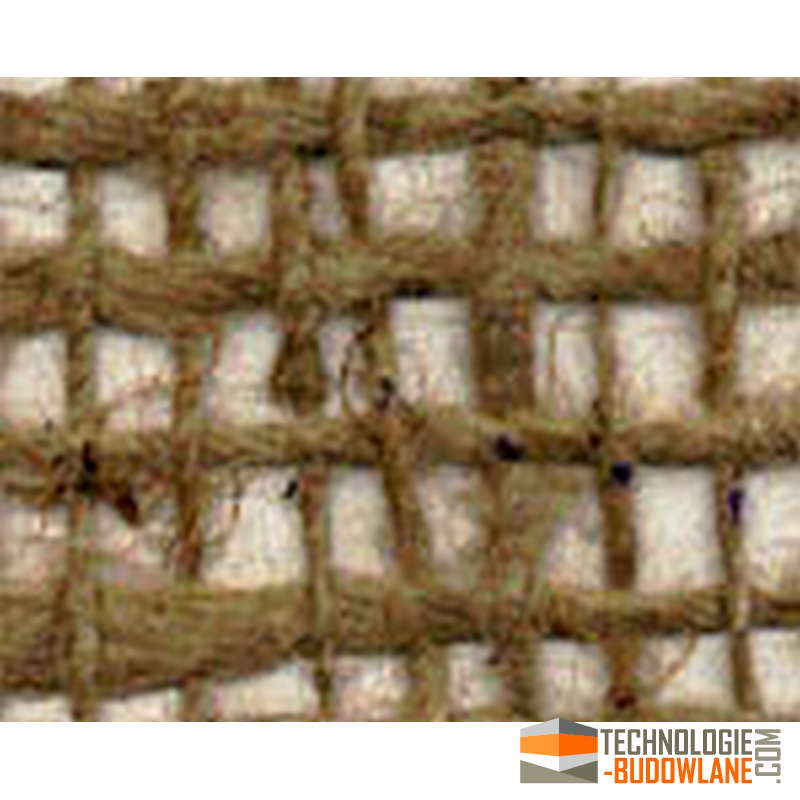

• Biosiatka JG-500

• Geosiatki: Wzmacniają grunt poprzez przenoszenie naprężeń rozciągających. Ecovernet J 500 XL biodegradowalna siatka przeciwerozyjna

• Geowłóknina: Układana na styku materacy z gruntem, wykonana z polipropylenu. Służy do wzmacniania konstrukcji i stabilizacji gruntu

• Geomembrany: Tworzą bariery nieprzepuszczalne dla wody, stosowane w połączeniu z systemami drenarskimi.

• Geokraty: Inną metodą jest stosowanie geokraty. Są to geosyntetyki, które umieszcza się na powierzchni skarpy i które zapobiegają osuwaniu się ziemi w czasie deszczu lub ulewnych opadów. Geokraty są szczególnie skuteczne w przypadku stromych i mało stabilnych skarp. geokrata, georuszt - Neoweb GWS 150

• Maty przeciwerozyjne

4.2. Materiały konstrukcyjne

• Stal: Pręty zbrojeniowe, kotwy, gwoździe gruntowe.

• Beton i żelbet: Elementy prefabrykowane ścian oporowych, pale, mikropale.

• Drewno: W konstrukcjach tymczasowych lub w małej architekturze krajobrazu.

5. Normy i wytyczne

• PN-EN 1997-1:2008 – Eurokod 7: Projektowanie geotechniczne – Zasady ogólne: Określa zasady projektowania konstrukcji geotechnicznych, w tym zabezpieczeń skarp.

• PN-EN 14490:2010 – Wytyczne dotyczące wykonywania gwoździ gruntowych: Zawiera wymagania dotyczące projektowania i wykonawstwa gwoździowania gruntu.

• PN-EN 1537:2014-04 – Wykonywanie specjalnych robót geotechnicznych – Kotwy gruntowe: Wytyczne dla projektowania i wykonawstwa kotew gruntowych.

6. Proces projektowania zabezpieczenia skarpy

6.1. Badania terenowe

• Rozpoznanie geotechniczne: Wiercenia, sondowania CPT, badania laboratoryjne próbek gruntu.

• Analiza hydrogeologiczna: Określenie poziomu wód gruntowych, przepuszczalności gruntu.

6.2. Analiza stateczności

• Obliczenia numeryczne: Metody równowagi granicznej (Felleniusa, Bishopa) lub analiza metodami elementów skończonych.

• Scenariusze obliczeniowe: Uwzględniające różne warunki obciążenia, np. trzęsienia ziemi, obciążenia ruchome.

6.3. Wybór odpowiedniej metody zabezpieczenia

• Kryteria techniczne: Warunki gruntowe, geometria skarpy, dostępność technologii.

• Aspekty ekonomiczne: Koszty materiałów, sprzętu, robocizny.

• Wpływ na środowisko: Minimalizacja ingerencji w ekosystem, wykorzystanie metod biotechnicznych.

7. Wykonawstwo

7.1. Przygotowanie terenu

• Oczyszczenie skarpy: Usunięcie roślinności, luźnych fragmentów gruntu.

• Wytyczenie obszaru prac: Zabezpieczenie terenu robót, oznakowanie.

7.2. Realizacja zabezpieczeń

• Instalacja kotew i gwoździ: Wiercenie otworów, montaż elementów zbrojeniowych, iniekcja zaczynu cementowego.

• Budowa ścian oporowych: Wykonanie fundamentów, montaż elementów konstrukcyjnych.

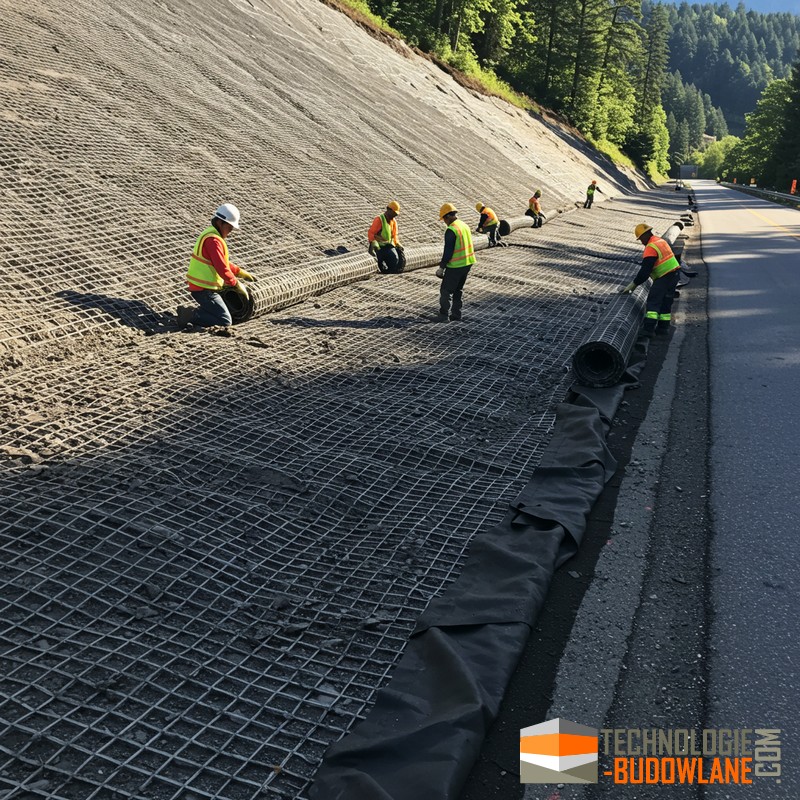

• Układanie geosyntetyków: Montaż zgodnie z wytycznymi producenta, zapewnienie odpowiednich zakładów i kotwienia.

7.3. Kontrola jakości

• Nadzór geotechniczny: Monitorowanie parametrów prac, badania kontrolne materiałów.

• Pomiary geodezyjne: Kontrola przemieszczeń skarpy w trakcie i po zakończeniu robót.

8. Utrzymanie i monitorowanie

• Regularne inspekcje: Ocena stanu zabezpieczeń, identyfikacja ewentualnych uszkodzeń.

• Monitoring osuwiskowy: Stosowanie inklinometrów, piezometrów do śledzenia zmian w skarpie.

• Konserwacja: Naprawa uszkodzeń, utrzymanie systemów drenarskich w sprawności.

9. Przykłady zastosowań

• Zabezpieczenie skarp drogowych: Wykorzystanie geosyntetyków i zbrojenia gruntu do stabilizacji nasypów przy autostradach.

• Ochrona terenów osuwiskowych: Budowa ścian oporowych i systemów drenarskich w rejonach górskich.

• Rewitalizacja terenów zurbanizowanych: Zabezpieczenie skarp w miastach poprzez integrację elementów konstrukcyjnych z zielenią miejską.

10. Wnioski

Zabezpieczenie skarpy wymaga kompleksowego podejścia, uwzględniającego zarówno aspekty techniczne, jak i środowiskowe. Właściwe rozpoznanie warunków gruntowo-wodnych, precyzyjne projektowanie oraz profesjonalne wykonawstwo są kluczowe dla zapewnienia długotrwałej stabilności skarpy. Stosowanie nowoczesnych materiałów i technologii, zgodnie z obowiązującymi normami, pozwala na skuteczne zapobieganie zjawiskom osuwiskowym i erozyjnym, co przekłada się na bezpieczeństwo infrastruktury i ludzi.



Bibliografia:

1. PN-EN 1997-1:2008 – Eurokod 7: Projektowanie geotechniczne – Zasady ogólne.

2. PN-EN 14490:2010 – Wytyczne dotyczące wykonywania gwoździ gruntowych.

3. Wiłun, Z. (2013). Zarys geotechniki. Wydawnictwo Komunikacji i Łączności.

4. Instrukcje ITB – Wytyczne projektowania i wykonawstwa w geotechnice.

5. Towarzystwo Konsultantów Polskich – Standardy i wytyczne dotyczące stabilizacji skarp.

Zabezpieczenie skarpy - stosowane materiały

Wybrane materiały przydatne do zabezpieczenia skarpy:

• Biowłóknina
• Biosiatka JG-500
• Ecovernet J 500 XL biodegradowalna siatka przeciwerozyjna
• geokrata, georuszt - Neoweb GWS 150
• Kosze gabionowe: Wykonane z siatki stalowej, zabezpieczonej stopem cynkowo-aluminiowym. Kosze są wypełniane granitem strzegomskim o odpowiednich wymiarach
• Geowłóknina: Układana na styku materacy z gruntem, wykonana z polipropylenu. Służy do wzmacniania konstrukcji i stabilizacji gruntu

Sytuacje szczególne

• Zabezpieczenie wykopów matą betonową
• Zabezpieczenie skarpy geokratą
• Zabezpieczenie skarpy przed osuwaniem
• Umocnienie skarp i ochrona przed erozją

Geosiatka Geomaxx to typowa geosiatka na skarpy, jest stosowana do wzmocnienia i ochrony skarp przed osuwaniem oraz do stabilizacji gruntu. Składa się z wysokiej jakości taśm PEHD o dużej wytrzymałości i odporności na działanie czynników atmosferycznych oraz promieniowania UV. Geosiatka jest perforowana (posiada otwory w taśmach), które umożliwiają swobodny przepływ wody i drenaż powierzchniowy, co zapobiega erozji skarpy i zwiększa stabilność gruntu. Geokrata Geomaxx jest łatwa w montażu i może być stosowana w różnych warunkach geologicznych.

Odwodnienie skarpy to proces usuwania nadmiaru wody ze skarpy, w celu zapewnienia jej stabilności i zapobiegania erozji. Woda może gromadzić się w skarpie z różnych powodów, takich jak opady deszczu, śniegu, topnienie śniegu, wody gruntowe, czy też przecieki. Kontrolowane odwodnienie skarpy jest jedną z metod stabilizacja skarp i nasypów.
