Zabezpieczenie skarpy przed osuwaniem

Zabezpieczenie skarpy przed osuwaniem to zagadnienie z kategorii stateczności nasypów i ochrony przeciwerozyjnej. Zabezpieczenie skarpy przed osuwaniem jest kluczowe dla bezpieczeństwa i ochrony mienia. Osuwanie się skarp może być spowodowane różnymi czynnikami, takimi jak erozja wodna, obciążenie skarpy, zmiany poziomu wody gruntowej, wibracje, a także błędy w projektowaniu lub wykonawstwie. Istnieje wiele metod zabezpieczenia skarp, a wybór odpowiedniej zależy od wielu czynników, w tym rodzaju gruntu, kąta nachylenia skarpy, warunków wodnych, dostępnych środków i preferencji estetycznych.

Rozpoznanie problemu i przyczyny osuwania

Zanim przystąpimy do zabezpieczenia skarpy, kluczowe jest zrozumienie przyczyn problemu.  Należy przeprowadzić badania geotechniczne, aby określić:

• Rodzaj gruntu: (piasek, glina, ił, skały) - każdy rodzaj gruntu ma inne właściwości i zachowuje się inaczej pod obciążeniem i wpływem wody.
• Kąt nachylenia skarpy: Strome skarpy są bardziej podatne na osuwanie.
• Warunki wodne: Poziom wody gruntowej, drenaż naturalny, opady atmosferyczne - woda jest jednym z głównych czynników powodujących osuwanie.
• Obciążenie skarpy: Budynki, drogi, drzewa na szczycie skarpy zwiększają ryzyko osuwania.
• Historia terenu: Czy w przeszłości dochodziło już do osuwisk?

Zabezpieczanie skarpy

Zabezpieczanie skarpy przed osuwaniem ma na celu utrzymanie stabilności terenu. Istnieje kilka metod i materiałów, które mogą być wykorzystane do zabezpieczenia skarpy przed osuwaniem. Oto kilka popularnych rozwiązania wzmocnienia skarpy i ochrony przed osuwaniem:

1. Obsiew i zadarnianie skarpy: Korzenie roślin wzmacniają grunt i chronią powierzchnię przed erozją. Należy stosować rośliny o silnym systemie korzeniowym, dostosowane do lokalnych warunków i szybko rosnące. Dobre są trawy, byliny zadarniające, krzewy płożące. Pomocne jest stosowanie biowłókniny.

2. Stabilizacja mechaniczna:

   • Kotwy gruntowe: Zastosowanie kotwów gruntowych, czyli metalowych prętów umieszczonych w podłożu, które są połączone z konstrukcją oporową, aby zwiększyć opór na przesuwanie się gruntu.
   • Ściany oporowe: Konstrukcje ścian oporowych z betonu, kamienia lub bloków, które zatrzymują ruch terenu.
   • Tereny schodkowe: Tworzenie stopni na skarpie, co zmniejsza nachylenie terenu i zmniejsza ryzyko osunięcia.

3. Zabezpieczenia siatkowe:

   • Geosiatki na skarpy: Siatki wykonane z włókien syntetycznych, metalowych lub kokosowych, które stosuje się do wzmocnienia skarpy i zatrzymania osunięć.
   • Maty z siatek stalowych: Maty wykonane z siatek stalowych mogą być używane do utrzymania stabilności skarpy.
   • Gabiony.

4. Zastosowanie geosyntetyków:

   • Geowłókniny: Specjalne materiały tekstylne, które stosuje się w celu wzmocnienia podłoża i zapobiegania osunięciom.
   • Geokompozyty: Kombinacje różnych materiałów geosyntetycznych, takie jak geowłókniny z geonetami, aby uzyskać lepszą stabilizację skarpy.
   • Siatki przeciwerozyjne: Ograniczają wymywanie cząstek gruntu przez wody opadowe.
   • Geokraty wypełnione humusem i obsiane roślinnością: Geokraty to trójwymiarowe struktury komórkowe wykonane z tworzywa sztucznego. Układa się je na skarpie i wypełnia humusem, a następnie obsiewa roślinnością. Geokraty stabilizują grunt i ułatwiają ukorzenianie się roślin.

5. Iniekcje do gruntu z betonu iniekcyjnego:

   • Iniekcja mikrozbrojeniowa: Wstrzykiwanie betonu lub specjalnych mikrozbrojeń do gruntu w celu utwardzenia i wzmocnienia skarpy.

6. Nawadnianie i utrzymanie właściwej wilgotności:

   • Systemy nawadniające: Woda może być używana w celu utrzymania wilgotności skarpy, co zmniejsza ryzyko osunięć.
   • Roślinność: Roślinność na skarpie, zwłaszcza z korzeniami o silnym systemie korzeniowym, może pomóc w utrzymaniu stabilności terenu.

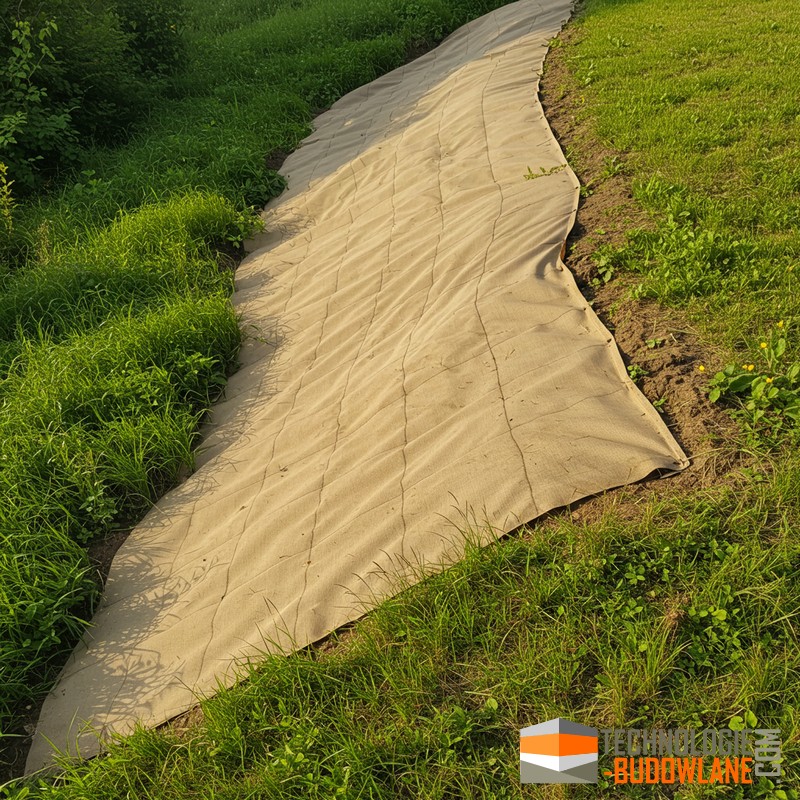

   • Biowłóknina: Biomata z nasionami traw, która przyspiesza rozwój darni i zatrzymuje procesy erozyjne.

W przypadku zabezpieczania skarpy przed osuwaniem zazwyczaj stosuje się kombinację różnych metod i materiałów, zależnie od warunków terenowych i stopnia ryzyka. Zawsze zaleca się skonsultowanie z geotechnikiem przed podjęciem decyzji dotyczących zabezpieczania skarpy.

Metody i zalecenia zabezpieczenia skarpy przed osuwaniem

Oto niektóre normy i instrukcje ITB dotyczące zabezpieczania skarp przed osuwaniem:

• PN-83/B-03264 Ochrona gruntów i skarp przed erozją wodną – określa ogólne zasady projektowania i wykonywania robót zabezpieczających skarpy przed erozją wodną.
• PN-83/B-03265 Ochrona skarp przed osuwaniem – określa szczegółowe zasady projektowania i wykonywania robót zabezpieczających skarpy przed osuwaniem.
• Instrukcja ITB nr 434/2004 Ochrona skarp przed osuwaniem – zawiera uzupełniające informacje i zalecenia dotyczące projektowania i wykonywania robót zabezpieczających skarpy przed osuwaniem.

Normy i instrukcje te określają następujące podstawowe rodzaje zabezpieczenia skarp przed osuwaniem:

• Stabilizacje mechaniczne – polegają na wzmocnieniu skarpy poprzez zastosowanie odpowiednich materiałów i konstrukcji, takich jak palisady, słupki, ścianki oporowe, narzuty kamienne lub betonowe.
• Stabilizacje biologiczne – polegają na wykorzystaniu roślinności do wzmocnienia skarpy. Rośliny zakorzeniają się w gruncie i tworzą system korzeniowy, który stabilizuje skarpę i zapobiega jej osuwaniu.
• Stabilizacje chemiczne – polegają na zastosowaniu specjalnych preparatów chemicznych, które zwiększają spójność i wytrzymałość gruntu.

Wybór rodzaju zabezpieczenia skarpy zależy od wielu czynników, takich jak:

• Nachylenie skarpy – skarpy o dużym nachyleniu wymagają bardziej skomplikowanych zabezpieczeń.
• Stan gruntu – skarpy o niestabilnym gruncie wymagają stosowania zabezpieczeń o większej wytrzymałości.
• Występowanie czynników zewnętrznych – skarpy narażone na działanie wody lub wiatru wymagają stosowania zabezpieczeń o zwiększonej odporności na te czynniki.

Ważne jest, aby dobór zabezpieczenia skarpy został przeprowadzony przez wykwalifikowanego specjalistę, który uwzględni wszystkie istotne czynniki i dobierze odpowiednie rozwiązanie.

Wzmocnienie skarpy przed osuwaniem to powszechny problem geotechniczny i budowlany.
